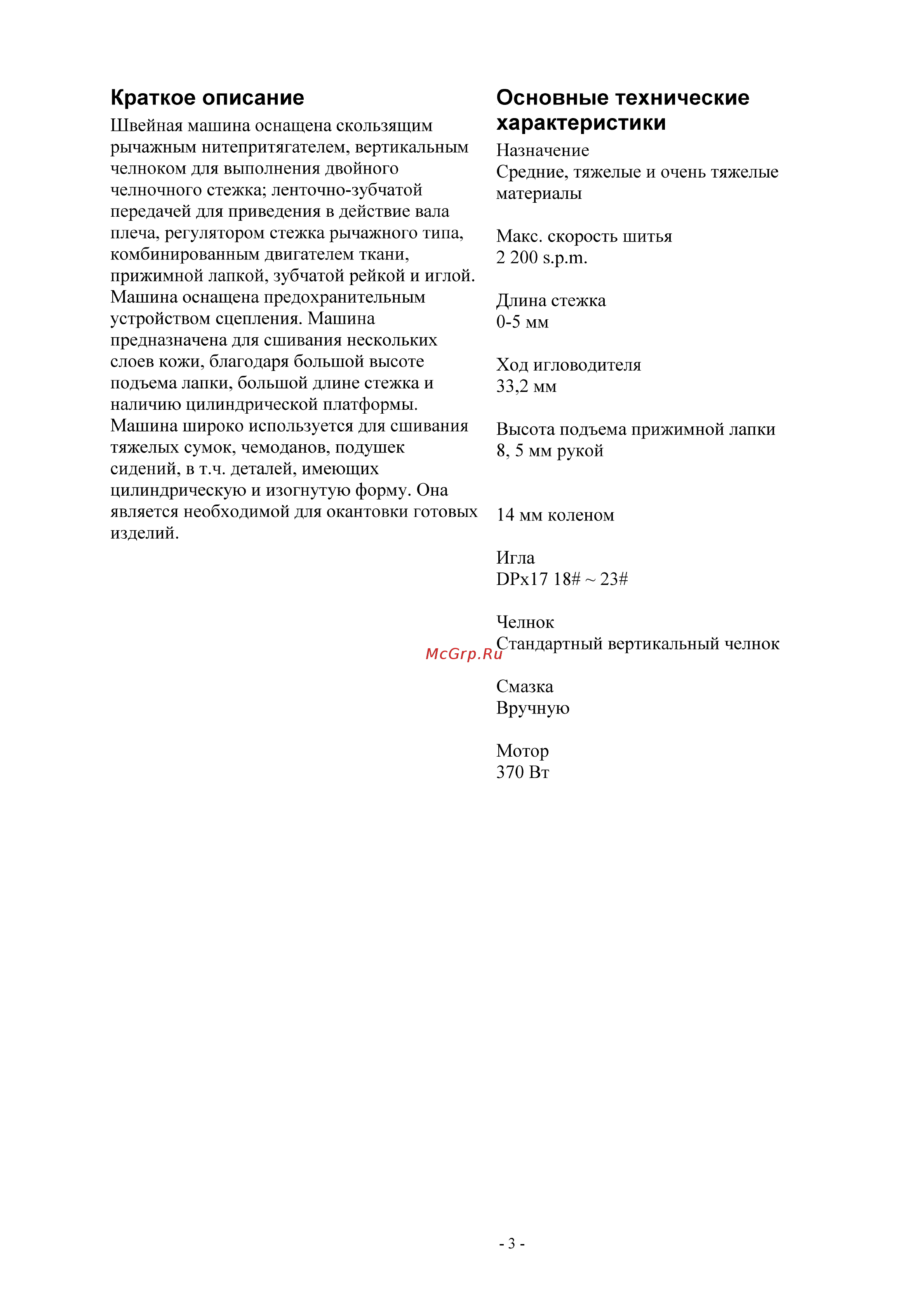

Краткое описание Швейная машина оснащена скользящим рычажным нитепритягателем вертикальным челноком для выполнения двойного челночного стежка ленточно зубчатой передачей для приведения в действие вала плеча регулятором стежка рычажного типа комбинированным двигателем ткани прижимной лапкой зубчатой рейкой и иглой Машина оснащена предохранительным устройством сцепления Машина предназначена для сшивания нескольких слоев кожи благодаря большой высоте подъема лапки большой длине стежка и наличию цилиндрической платформы Машина широко используется для сшивания тяжелых сумок чемоданов подушек сидений в т ч деталей имеющих цилиндрическую и изогнутую форму Она является необходимой для окантовки готовых изделий Основные технические характеристики Назначение Средние тяжелые и очень тяжелые материалы Макс скорость шитья 2 200 з р т Длина стежка 0 5 мм Ход игловодителя 33 2 мм Высота подъема прижимной лапки 8 5 мм рукой 14 мм коленом Игла ОРх17 18 23 Челнок Стандартный вертикальный челнок Смазка Вручную Мотор 370 Вт 3
