![ELCO VECTRON GL 06 Duo Plus VGL06.1600 DP KL d1"1/2 - Rp2" [10/50] Малогабаритная рампа mbvef](/img/pdf.png)
ELCO VECTRON GL 06 Duo Plus VGL06.1600 DP KL d1"1/2 - Rp2" [10/50] Малогабаритная рампа mbvef
06/2009 - Art. Nr. 4200 1018 6000A 5
Функционирование
Малогабаритная рампа MBVEF
Настройка газового регулятора
• Снимите прозрачную крышку.
Настройка осуществляется с
помощью регулировочного
циферблата с нанесенной на него
шкалой и указателя .
• Предварительно установите
минимальное значение шкалы.

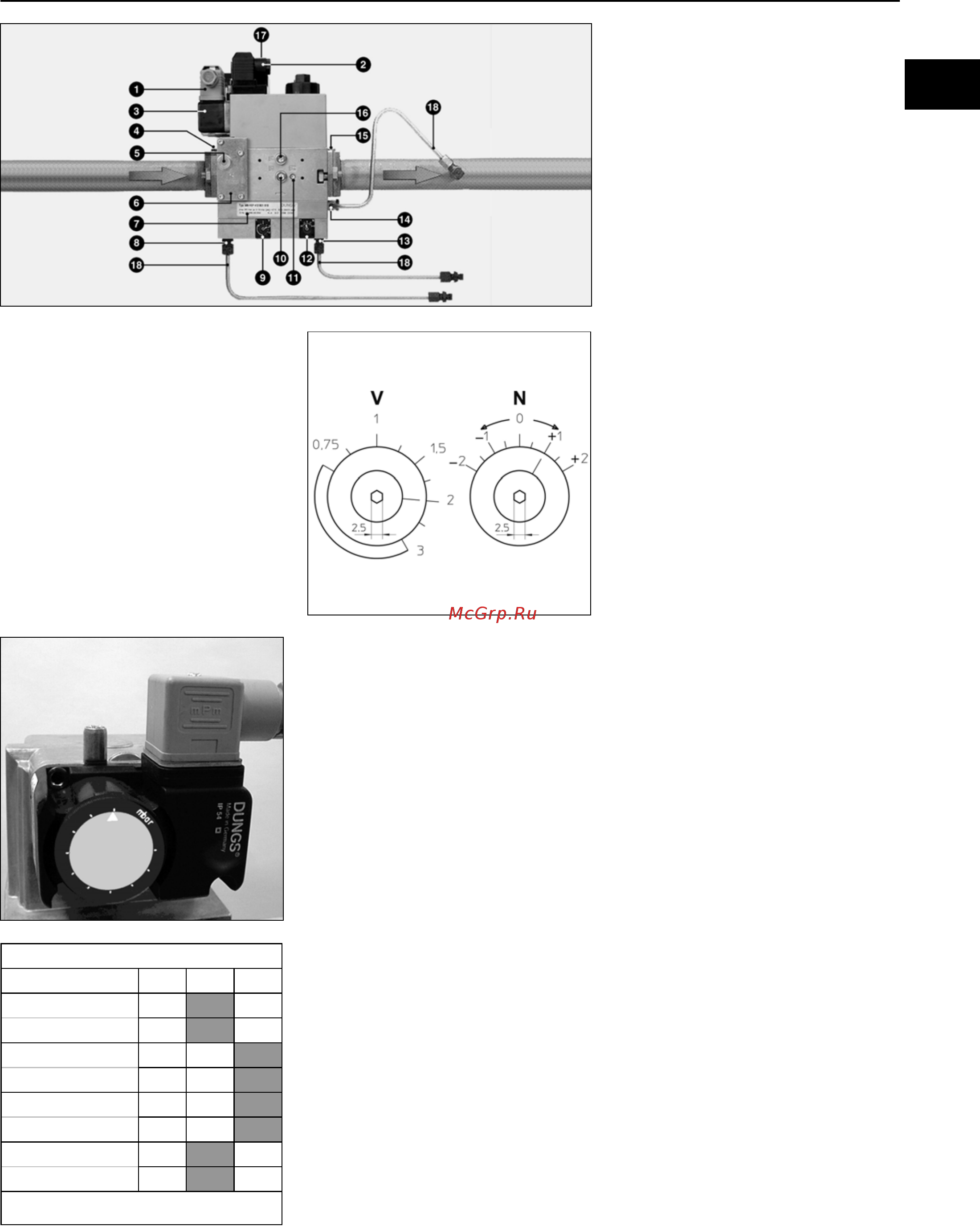

Малогабаритная газовая рампа
MBVEF включает в себя фильтр,
регулятор соотношения газ/воздух,
клапаны и один регулятор давления.
- Тонкий фильтр с размером ячейки
0,8 мм
- Регулятор
давления GWA5
- Серворегулятор давления с
регулируемым соотношением V,
возможностью корректировки
исходной величины N и
подключением давления камеры
сгорания.
- Электоромагнитные клапаны V1, V2
с быстрым открытием и закрытием
Давления на впуске pe: 20-100 мбар
Напряжение, частота: 230 В, 50-60 Гц
1 Электроподключение газового
регулятора (DIN 43650)
2 Электроподключение
электроклапанов (DIN 43650)
3 Регулятор давления газа
4 Входной фланец
5 Точка измерения давления
R1/8, выше фильтра (с обеих
сторон)
6 Фильтр (под крышкой)
7 Паспортный щиток
8 Подключение трубопровода
давления pL, R1/8
9 Регулировочный винт
соотношения V
10 Точка измерения давления pe,
перед клапаном 1 (с обеих
сторон)
11 Точка измерения давления газа
M4 после клапана 2
12 Регулировочный винт исходной
величины N
13 Подключение трубопровода
давления в камере сгорания pF,
R 1/8
14 Подключение трубопровода
давления газа pG, R 1/8
15 Выходной фланец
16 Точка измерения давления pa
после клапана 1, (с обеих
сторон)
17 Сигнальные лампы работы
клапанов V1, V2
18 Трубопроводы давления
ru
Горелка
VGL06.1200/2100 DUO PLUS
Ãàç: äàâëåíèå(ÿ) VEF 412 420
Ãàç G20: 20, 25 V 1,25
Ãàç G25: 20, 25 N 0
Ãàç G20: 100 V 1,25
Ãàç G25: 100 N 0
Ãàç G31: 37 V 1,25
N 0
Ãàç G31: 50 V 1,25
N 0
Æèðíûì øðèôòîì: çàâîäñêàÿ
ð
åã
ó
ëè
ð
îâêà
