![ELCO VECTRON GL 06 Duo Plus VGL06.1600 DP KL d1"1/2 - Rp2" [3/50] 2009 art nr 4200 1018 5900a 3](/img/pdf.png)
ELCO VECTRON GL 06 Duo Plus VGL06.1600 DP KL d1"1/2 - Rp2" [3/50] 2009 art nr 4200 1018 5900a 3
06/2009 - Art. Nr. 4200 1018 5900A 3

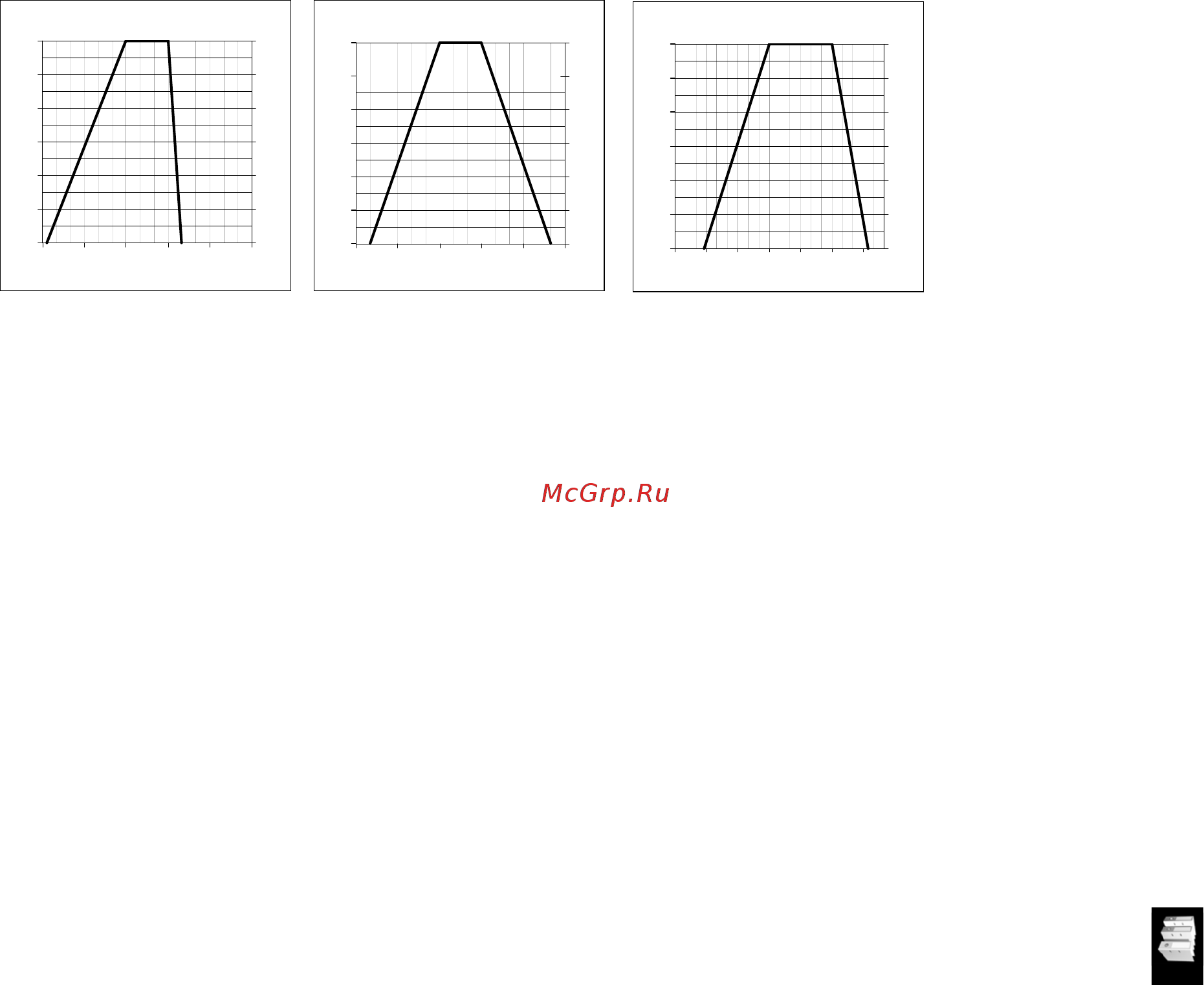

Curvas de potencia
Para la elección del quemador,
se debe tener en cuenta el
coeficiente de rendimiento de la
caldera.
Los intervalos de potencia
representan la potencia del
quemador en función de la presión
existente en el hogar.
Corresponde a los valores máx.
medidos, según la norma EN 676,
en un túnel normalizado.
Cálculo de la potencia del
quemador:
Q
F
= potencia del quemador (kW)
Q
N
= potencia nominal de la
caldera (kW)
ηK = rendimiento de la caldera (%)
Leyenda:
V = VECTRON
G = gas natural
L = gasóleo EL
06 = tamaño
1200 = referencia de potencia
DUO
PLUS = funcionamiento modulante
KN = cabeza de combustión de
longitud normal
KM = cabeza de combustión de
longitud media
KL = cabeza de combustión
larga
Q
F
Q
N
ηK
-------- -=
V-GL06.1200 DUO PLUS
V-GL06.2100 DUO PLUS
daPa mbar
kW
1200230
0
20
40
60
80
100
120
200 500 800 1100 1400 1700
0
2
4
6
8
10
12
daPa mbar
kW
1600300
0
20
40
60
80
100
120
200 500 800 1100 1400 1700
0
2
4
6
8
10
12
V-GL06.1600 DUO PLUS
daPa mbar
kW
2050
480
0
20
40
60
80
100
120
200 500 800 1100 1400 1700 2000
0
2
4
6
8
10
12
Рабочие кривые
При выборе горелки необходимо
учитывать КПД котла.
Рабочая кривая показывает
изменение мощности горелки в
зависимости от давления в
топочной камере сгорания.
Она соответствует
максимальным значениям,
измеренным согласно EN 676 в
стандартном канале.
Расчет мощности горелки:
Q
F
= мощность горелки (кВт)
Q
N
= номинальная мощность
котла (кВт)
ηK= КПД котла (%)
Условные обозначения:
V = VECTRON
G = природный газ
L
=
экстралегкое топливо (EL)
06 = размер
1200 = обозначение мощности
DUO
PLUS = модулируемая работа
KN = головка горелки
нормальной длины
KM = головка горелки средней
длины
KL = длинная головка горелки
Q
F
Q
N
ηK
-------- -=
