Функционирование
Подключение топлива
Подключение топлива
Чтобы гарантировать безопасность
эксплуатации установки, при
проведении монтажа
топливопроводов тщательно
соблюдайте требования стандарта
DIN 4755 и местного
законодательства. Горелка оснащена
самовсасывающим насосом с
шестеренным приводом, который
должен подсоединяться двустенной
трубкой через топливный фильтр.
Внимание!
• Максимальное давление подачи
насоса <2 бар.
• Максимальное понижение давления
насоса < 0,4 бар.
При разработке схем размещения и
расчете
размеров установок,
оснащенных устройствами
всасывания экстралегкого топлива,
обязательно руководствуйтесь
рекомендациями брошюры ELCO №
вып. 12002182.
• Подсоедините гибкие
топливопроводы, поставляемые в
комплекте оборудования
топливного насоса, и проведите их
через боковое отверстие кожуха.
• Установите топливный фильтр с
возможностью дегазации
(рекомендуемый размер ячейки:
70 мм) так, чтобы гарантировать
соединение топливных шлангов без
растяжения и
сгибания.
• Проверьте правильность
подсоединения питающих и
отводящих трубопроводов.
Перед пуском в эксплуатацию
всосите топливо при помощи
ручного насоса и проверьте
герметичность
топливопроводов.

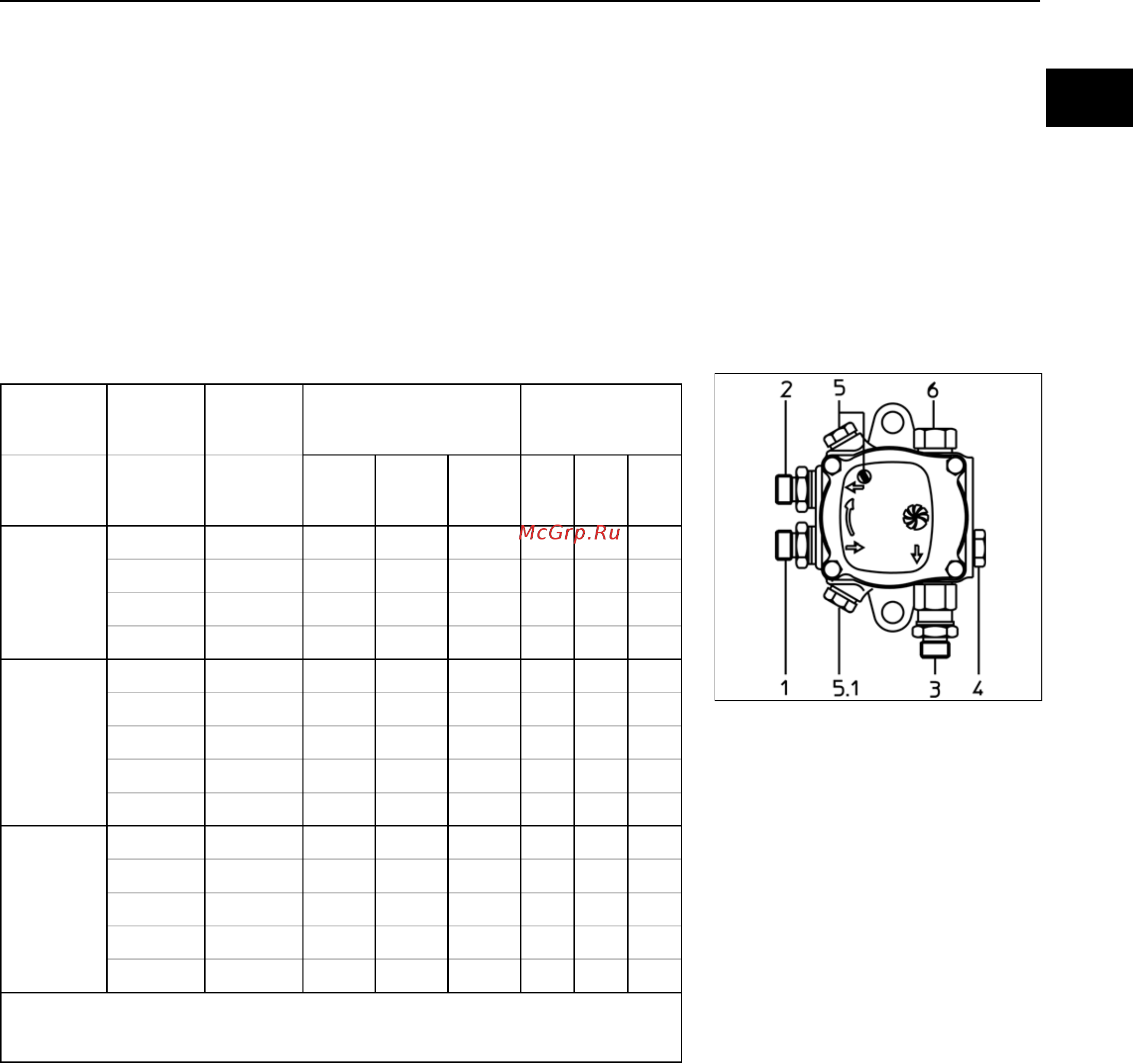

AJ6 CC1004 3P
Условные обозначения
1 Подключение
всасывания M16x1,5
2 Подключение обратной
линии M16x1,5
3 Выход
форсунки M14x1,5
4 Подключение
манометра G1/8
5 Подключение вакуумметра или
подаваемое давление (для
вакуумметра или
манометра)G1/8
6 Регулятор давления топлива
Регулировка давления топлива
Давление (т. е. мощность горелки)
регулируется с помощью регулятора
давления топлива 6. Вращая его
- вправо - Вы увеличиваете
давление,
- влево - уменьшаете давление.
Для осуществления контроля
используйте манометр, резьба R1/8”,
устанавливаемый в точке измерения
4
.
Контроль за понижением давления
Вакуумметр для контроля понижения
давления устанавливается в точке
измерения 5, G1/8. Максимальное
допустимое понижение давления
до 0,4 бар. Если давление опускается
ниже максимально допустимого,
топливо превращается в газ, что
приводит возникновения треска в
насосе.
ru
Ìîäåëü
Ìîùíîñòü
ãîðåëêè
Ðàñõîä
òîïëèâà
êÂò êã/÷
1-
ая
ступень
2-
ая
ступень
3-
ая
ступень
123
700 60 7,5 3,75 3,75 12,5 12,0 12,0
900 76 7,5 5,0 5,0 15,5 15,5 15,5
1100 93 8,5 7,5 7,5 14,0 13,5 13,0
1200 102 8,5 7,5 7,5 15,5 13,0 14,5
700 60 7,5 3,75 3,5 12,5 12,0 12,0
900 76 7,5 5,0 5,0 15,5 15,5 15,0
1100 93 8,5 7,5 7,5 14,0 13,5 13,0
1300 110 11,0 7,5 7,5 14,0 14,0 13,5
1600 135 11,0 11,0 11,0 14,0 14,0 13,5
1150 97 11,0 8,5 8,5 10,5 10,0 10,0
1400 118 11,0 10,0 10,0 14,5 14,0 13,5
1700 142 13,5 11,0 11,0 13,5 12,0 11,5
1900 160 12,0 12,0 12,0 15,5 15,0 14,0
2050 173 13,5 13,5 13,5 16,0 15,0 14,0
Äàâëåíèå íàñîñà,
áàð
Çàâîäñêàÿ ðåãóëèðîâêà íàñîñà: 13,5 áàð ± 0,5 áàð. Æèðíûì øðèôòîì: çàâîäñêèå íàñòðîéêè
îáîðóäîâàíèÿ
1 êã òîïëèâà ïðè 10 °C = 11,86 êÂò (1) Àíàëîãè÷íûå ôîðñóíêè: Steinen 60°SS - Hago 60P, 45P
VGL06.
1600 DUO
PLUS
VGL06.
2100 DUO
PLUS
VGL06.
1200 DUO
PLUS
Ôîðñóíêà Danfoss
(1)US ãàë/÷
45° B èëè 60° B
