Установка головки горелки

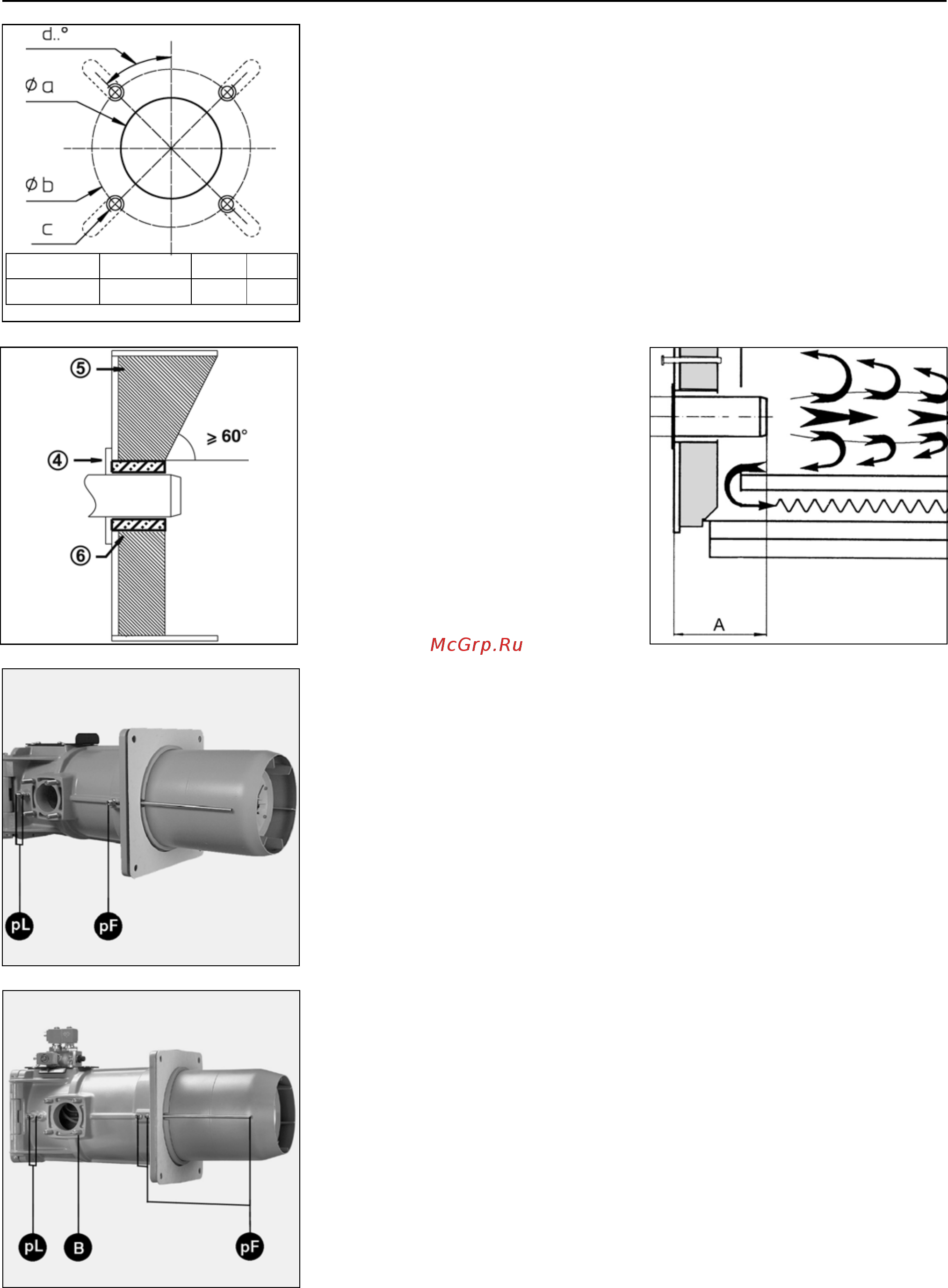

• Подготовьте крепежную пластину
котел/дверца котла, как показано на
схеме слева.
• Внутренний диаметр крепежной
пластины должен быть равен
250 мм.
• Чтобы закрепить фланец горелки,
просверлите 4 отверстия M12
(диаметр расположения центров
отверстий 300 - 400 мм), как
показано на схеме слева.
• Затяните гайки M12 на крепежной
пластине котел/дверца котла и
установите уплотнительную
прокладку. Для диаметра отверстий
< 400, вырежьте вытянутые
отверстия необходимого размера.
• Головка горелки должна крепиться
4 шестигранными гайками M12.
• Заполните пространство между
соплом и дверцей камеры сгорания
огнеупорным материалом.
Внимание!
Подводящий трубопровод
давления в камере сгорания pF не
должен быть закупорен или забит.
Монтаж корпуса горелки
При проведении установки корпус
горелки должен
находиться ниже оси
головки горелки.
• Закрепите корпус горелки на
головке
• горелки (напротив газового
подсоединения)
• с помощью неподвижного стержня
F
.
• Подключите два розжиговых
кабеля.
• Закройте горелку с помощью
стержня E.
• Заверните крепежный винт D.
При необходимости корпус горелки
может быть смонтирован выше оси
головки горелки.
Любые другие положения установки
не допускаются
Глубина монтажа наконечника
горелки и огнеупорное уплотнение
Для котлов без охлаждения передней
стенки и при отсутствии других
указаний со стороны производителя
котла, необходимо выполнить
огнеупорное уплотнение 5, как
показано на рисунке слева. Это
уплотнение не должно заходить за
передний край сопла горелки, а угол
его конического скоса должен
превышать 60°. Воздушный зазор
между данным уплотнением и соплом
горелки должен
быть заполнен
эластичным негорючим
материалом 6.
Для котлов с глухой камерой сгорания
при выборе минимальной глубины A
наконечника горелки необходимо
руководствоваться указаниями
производителя котла.
Монтаж
Монтаж горелки
Ø a (мм)Ø b (мм)c д
250 300 - 400 M12 45°
• Подключение топливных
трубопроводов к топливному
фильтру.
• Подключение трубопровода
давления насоса к блоку топливных
электромагнитных клапанов.
• Проверите герметичность
подключения гибких топливных
трубопроводов.
• Установите электроподключение
между гидравлическим блоком и
горелкой.
