![ELCO VECTRON GL 06 Duo Plus VGL06.1600 DP KL d1"1/2 - Rp2" [22/50] Настройка топливного режима](/img/pdf.png)
ELCO VECTRON GL 06 Duo Plus VGL06.1600 DP KL d1"1/2 - Rp2" [22/50] Настройка топливного режима
06/2009 - Art. Nr. 4200 1018 6000A 17
Пуск
Настройка топливного режима

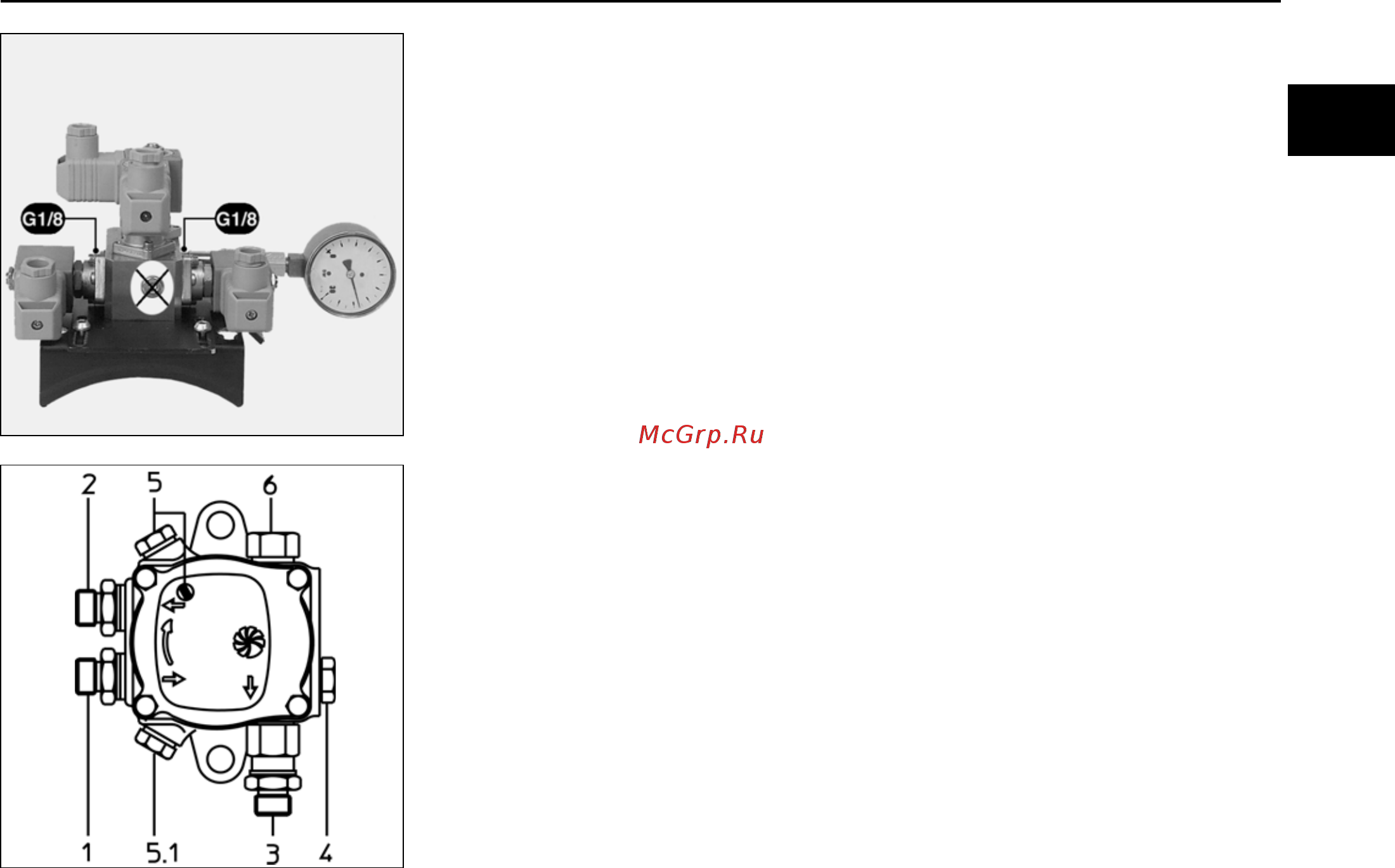

AJ6 CC1004 3P
Условные обозначения
1 Подключение
всасывания M16x1,5
2 Подключение
нагнетания M16x1,5
3 Выход форсунки M14x1,5
4 Гнездо манометра G1/8
5 Гнездо вакуумметра или
давление подачи (для
вакуумметра или
манометра) G1/8
6 Регулятор давления топлива
Регулятор давления топлива
Насос поставляется с рабочим
давлением, отрегулированным на
заводе, до 19 бар.
• Поверните винт 6 по часовой
стрелке для увеличения давления,
против часовой стрелки для
уменьшения
давления.
В случае прямого всасывания из
резервуара максимальное понижение
давления равно 0,4 бара.
В случае подачи топлива
максимальное давление не
превышает 2 бара.
Очистка топливного насоса
• Во время первого запуска
произведите отсос топлива ручным
насосом.
• Запустите настройки котла.
• Разблокируйте блок управления.
• Во время предварительной
вентиляции откройте винт продувки
на топливном фильтре
до полной
продувки. При этом давление не
должно опускаться ниже 0,4 бара.
Когда фильтр полностью
заполнится топливом и топливо
появится на поверхности без
пузырьков воздуха, закройте винт
продувки.
Настройка горелки в топливном
режиме
• Подсоедините микроамперметр (0-
500μА) и установите
измерительный мост.
• Установите манометр для
измерения давления и понижения
давления.
• Проверьте, что
газовые клапана
закрыты.
• Установите манометр на
переключатель от 0 до 30 бар для
давления распыления.
• Установите на насос:
- вакуумметр от 0 до 1 бара (с 5 или
5.1) в случае прямого
всасывания,
- манометр от 0 до 6 бар (с 5 или
5.1) в случае циркулярного
трубопровода с максимумом до
2 бар.
• Откройте топливные клапаны.
• Включите выключатели S1/H10.1 -
S29& -S4 топливо - S2' - S7.1.
• Закройте контур термостата.
• Разблокируйте блок управления.
• Горелка работает; во время
предварительной вентиляции:
• Прочистите насос через отверстие
для измерения давления.
• Горелка запускается на 1-ую
ступень.
• Отрегулируйте параметры горения
на концевом выключателе IV.
• Отрегулируйте давление топлива
на насосе, поз. 6.
• При необходимости осуществите
регулировку в
соответствии с
характеристиками при запуске.
• Включите выключатели S7.2 и S8.2.
Горелка переходит на 2-ую ступень.
• Отрегулируйте параметры горения
на концевом выключателе VI.
• Включите выключатель S8.3.
• Горелка работает на 3-ей ступени.
• Отрегулируйте параметры горения
на концевом выключателе I.
• Отрегулируйте необходимый
расход топлива, изменяя давление
топлива. Если давление топлива
изменилось, то 1-я и 2-я
ступени
должны быть тоже повторно
отрегулированы.
• Если координата Y настройки
головки горелки должна быть
изменена, то следует повторно
отрегулировать 1-ую и 2-ую
ступени.
• Проверьте снова параметры
горения в режимах 1-ой и 2-ой
ступеней.
• Давление насоса и координата Y не
должны больше меняться.
• Тип переключения с 1-ой ступени на
2-ую ступень
можно
отрегулировать с помощью
концевого выключателя VII, а тип
переключения со 2-ой ступени на
3-ью ступень с помощью концевого
выключателя VIII.
• Осуществите настройку концевого
выключателя таким образом, чтобы
осуществлялся плавный переход
между ступенями.
Соблюдайте температуру продуктов
сгорания, рекомендованную
производителем котла, в целях
получения требуемого КПД.
Топливный и газовый режимы
• Для перехода на
другое топливо
горелка должна быть остановлена.
Далее выберите необходимое
топливо с помощью рычажного
переключателя S29 / S2 / S4.
• Если переключение топлива
происходит во время работы
горелки, то горелка переходит в
аварийное состояние и блок
управления и безопасности
блокируется. Разблокируйте блок
управления и безопасности и
выберите необходимое топливо с
помощью рычажного
переключателя S29 / S2 / S4.
•
Дистанционное переключение
топлива
Для дистанционного переключения
топлива с помощью модема
необходимо убедиться на месте
эксплуатации установки, что горелка
работала в режиме минимального
расхода и затем была остановлена.
Необходимые указания для схемы
переключения даны в электрической
схеме.
