![ELCO VECTRON GL 06 Duo Plus VGL06.1600 DP KL d1"1/2 - Rp2" [14/50] Блок управления и безопасности lfl 1 33 описание работы](/img/pdf.png)
ELCO VECTRON GL 06 Duo Plus VGL06.1600 DP KL d1"1/2 - Rp2" [14/50] Блок управления и безопасности lfl 1 33 описание работы
06/2009 - Art. Nr. 4200 1018 6000A 9
Функционирование

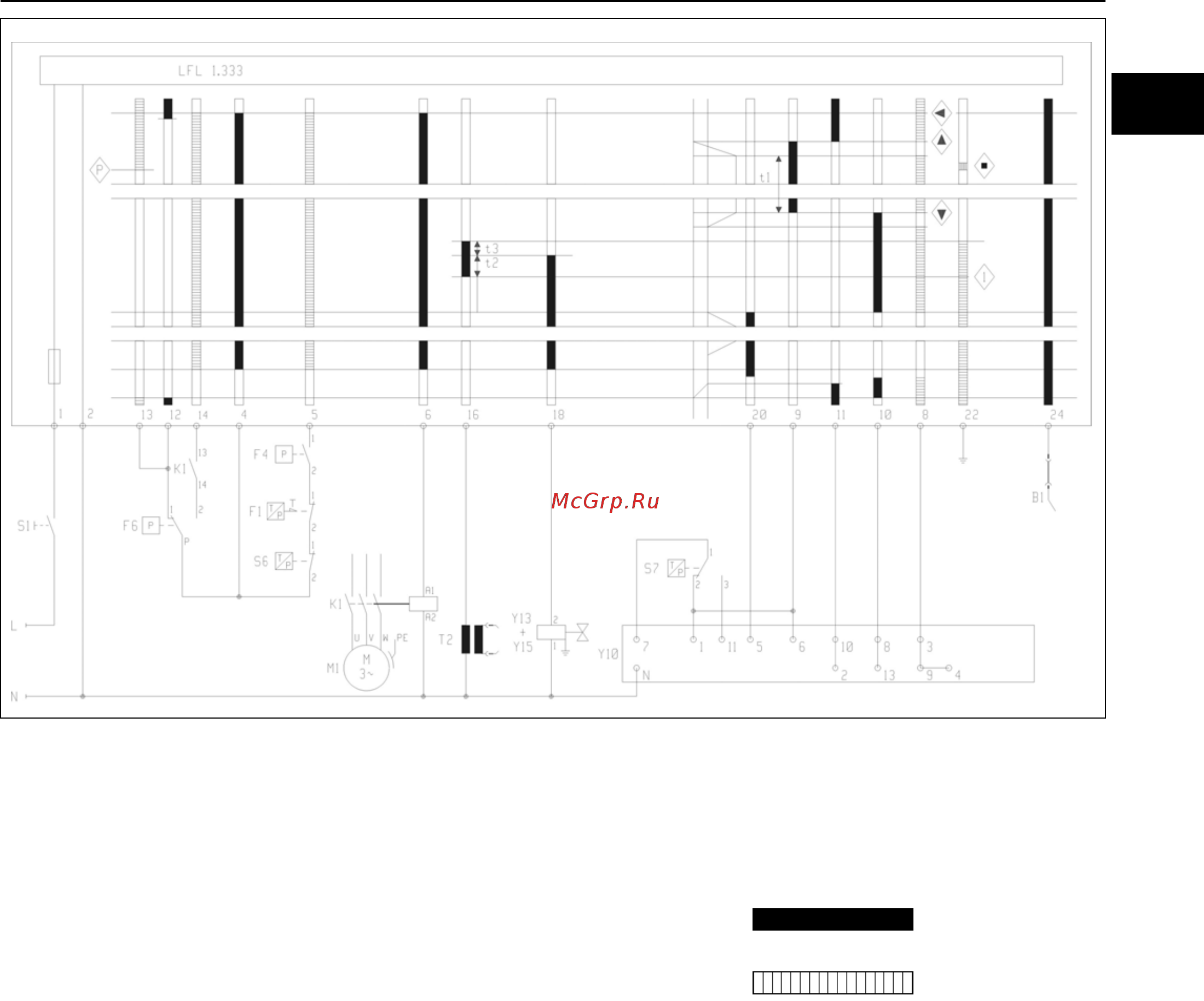

Блок управления и безопасности LFL 1.333/описание работы
Описание работы
- Регулятор температуры
запрашивает тепло.
- Программа блока управления
запускается, когда контакт
воздушного регулятора находится в
положении покоя и газовый
регулятор указывает достаточное
давление газа, и воздушная
заслонка находится в положении
«ЗАКРЫТО» (кулачок II)
- Запускается двигатель горелки
- Воздушная заслонка переходит в
положение максимального расхода
(кулачок I)
- Время предварительной вентиляции
30 сек
., приблизительно
В течение предварительной
вентиляции,
- давление воздуха находится под
контролем
- Камера сгорания контролируется на
- наличие сигналов пламени.
Предварительный выбор топлива:
газ
По истечении времени
предварительной вентиляции
- воздушная заслонка переходит в
положение розжига газа (кулачок III)
- запускается розжиг,
- главный и предохранительный
электромагнитные клапаны
открыты.
- Запуск горелки
- Подтверждение регулировки по
истечении времени
безопасности
- Открытие воздушной заслонки на
«максимальный расход газа»
(кулачок V)
- Начало режима регулировки
- Максимальный расход газа
достигается с помощью положения
кулачка I
Предварительный выбор топлива:
жидкое топливо
После истечения времени
предварительной вентиляции
- воздушная заслонка переходит в
положение розжига жидкого
топлива (кулачок IV)
- запускается розжиг,
- электромагнитный клапан Y1 1-ой
ступени открыт
- Запуск горелки на
1-ой ступени
Переключение на 2-ую
жидкотопливную ступень
В случае запроса мощности,
соответствующей 2-ой ступени:
- воздушная заслонка переходит в
положение 2-ой ступени (кулачок VI)
- в положении кулачка VII
электромагнитный клапан Y2
открыт, горелка работает с двумя
форсунками
Переключение на 3-ю
жидкотопливную ступень
- Воздушная заслонка во время 3-ей
ступени (кулачок I)
- в положении кулачок VII,
электромагнитный клапан 3-
ей
ступени открыт
t1 Время предварительной
вентиляции 30 с
t2 Первое время безопасности 3 с
t3 Время предварительного розжига
6 с
- Время безопасности в случае
исчезновения сигнала пламени < 1 с
Команды к блоку
управления и
безопасности.
Необходимые
входные сигналы
