ELCO VECTRON GL 06 Duo Plus VGL06.1600 DP KL d1"1/2 - Rp2" [17/50] Монтаж
06/2009 - Art. Nr. 4200 1018 6000A12
Монтаж

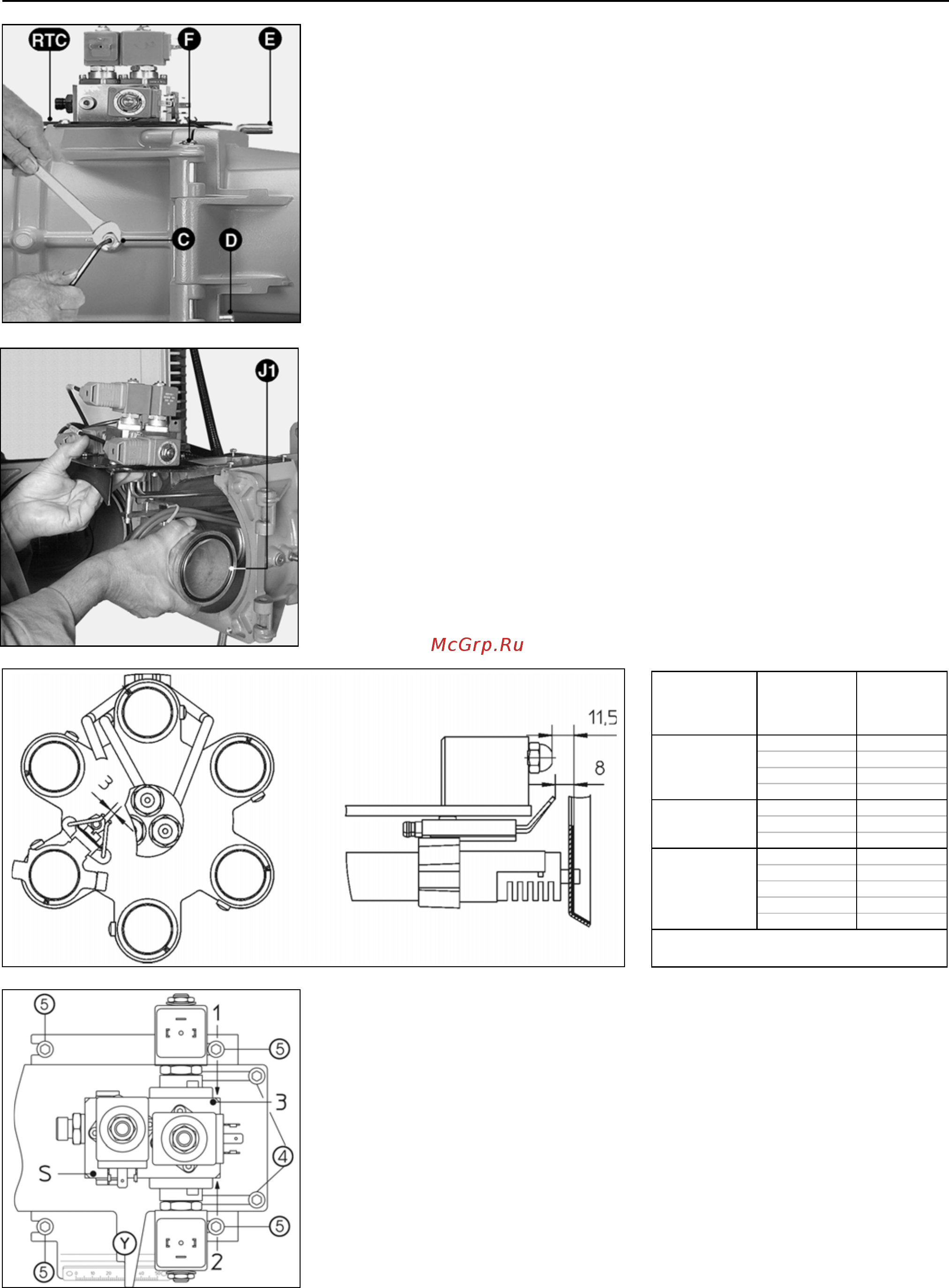

Проверки и настройки:
Устройства горения, вторичный воздух
Проверка и настройки органов
горения
Заводская настройка - природный газ.
• Снимите крепежный винт D.
• Снимите съемный стержень E.
• Откройте корпус горелки.
• Отсоедините два розжиговых
кабеля.
• Отсоедините шланг на
распределителе топлива.
• Ослабьте на два оборота четыре
винта 5 пластины RTC.
• Ослабьте гайку и боковой винт C,
которые служат для крепления
газовых и топливных
трубопроводов.
• Выньте устройства горения
• Проверьте следующие установки:
розжиговые электроды и газовые
диффузоры в зависимости от
используемого газа и
прикрепленного плана.
• Установите форсунки горелки в
соответствии с мощностью котла.
• Проверьте наличие и правильность
установки кольцевого уплотнителя
J1 на газовой головке.
• Установите детали в порядке
обратном снятию.
• Проверьте
:
- гнездо винта и гайки C.
- Обязательно проверьте
герметичность. (со стороны
топлива и газа)
Вторичный воздух
Это объем перенаправляемого
воздуха между диаметром отводчика
и сопла. Положение отводчика
(координата Y) отображается на
шкале системы RTC (регулировка
головки горелки) от 0 до 50 мм, 50 мм
соответствует максимальной подаче
вторичного воздуха и 0 -
минимальной подаче. Заводская
регулировка координаты Y - 20 или
30 мм (см. таблицу).
В зависимости от:
- Качества горения (удары,
вибрация),
- Режима горения
- Это значение может быть изменено.
Регулировка
Настройка осуществляется во время
работы или остановки без демонтажа
горелки в соответствии с указанными
значениями.
В случае уменьшения координаты Y,
значение CO
2 увеличивается и
наоборот.
• Ослабьте два винта 4 (схема).
• Сместите узел в необходимом
направлении.
• Затяните два винта 4 (схема).
Функции различных клапанов выбиты
на корпусе распределительного
щита, а именно: S, 1, 2, 3.
Электрические разъемы отмечены
как VS, S1, S2 или S3.
S+VS = Y17 Предохранительный
клапан
1+S1 = Y1 Клапан 1-ой ступени
2+S2 = Y2 Клапан 2-ой ступени
3+S3 = Y3 Клапан 3-ей ступени
5 Четыре
винта для извлечения
устройств горения.
4
Два винта для настройки
координаты
Y
.
1 Значение вторичного воздуха.
Ìîäåëü
Ìîùíîñòü
ãîðåëêè, êÂò
Êîîðäèíàòà
Y
ìì
70
0
0
90
0
10
1100 20
1200 25
1100 20
1300 3
0
1600 5
0
1150 1
0
1400 2
0
1700 30
1900 4
0
2050 5
0
VGL06.1600
DUO PLUS
VGL06.2100
DUO PLUS
Âûäåëåíî æèðíûì øðèôòîì: çàâîäñêèå
íàñòðîéêè îáîðóäîâàíèÿ
VGL06.1200
DUO PLUS
