ELCO VECTRON GL 06 Duo Plus VGL06.1600 DP KL d1"1/2 - Rp2" [18/50] Монтаж
06/2009 - Art. Nr. 4200 1018 6000A 13
Монтаж

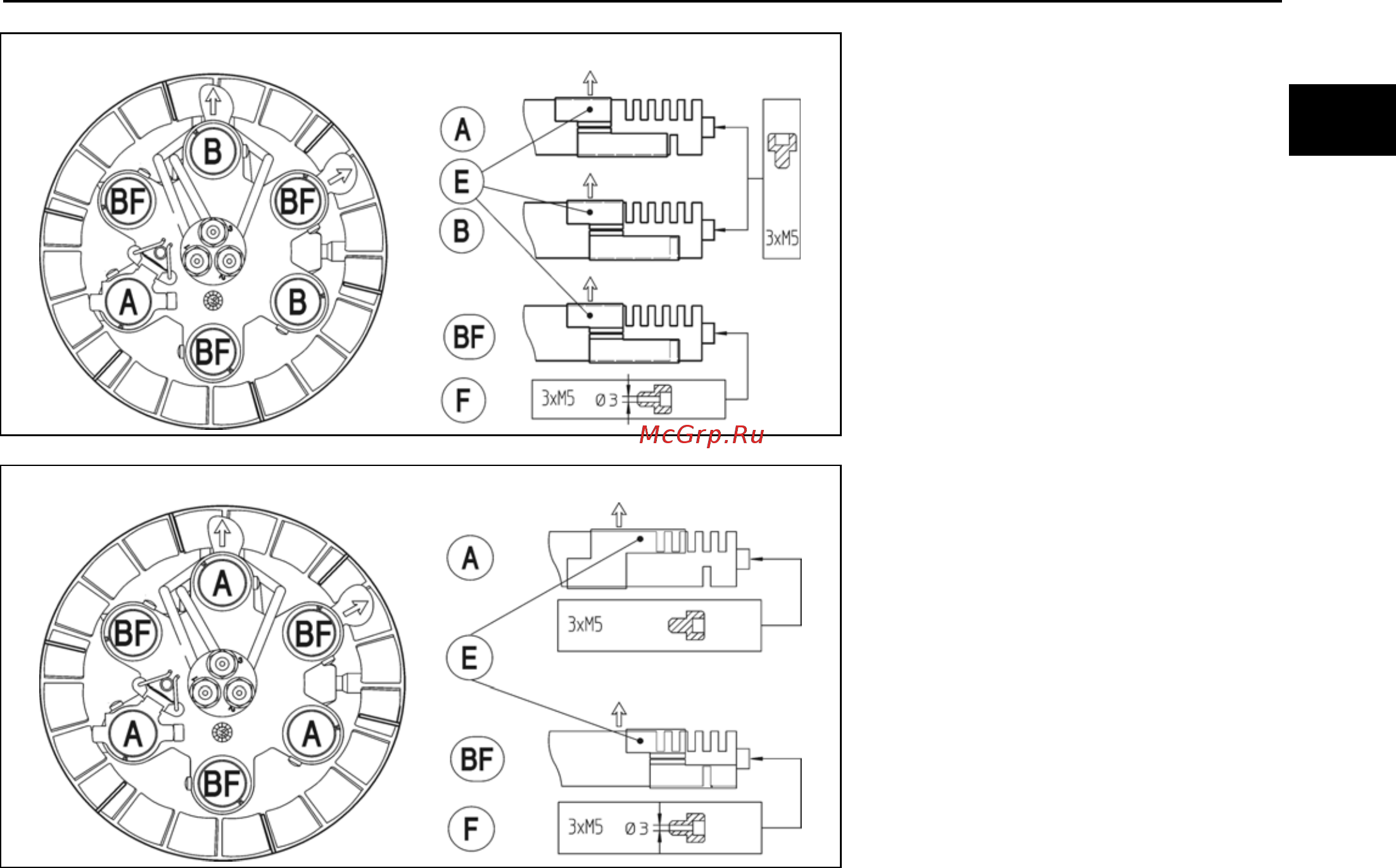

Настройки
Газовых диффузоров
Заводская настройка
5 открытых отверстий наружу
(стрелка) + 1 отверстие вовнутрь на
газовом диффузоре, отмеченном как
A соответственно положению
заглушки E.
Дефлектор закреплен тремя винтами
M5x6 без перфорации на трех
газовых диффузорах A и B.
5 открытых отверстий наружу
(стрелка) + ни одного (0) отверстия во
внутрь на 5 газовых диффузорах,
отмеченных как B и BF согласно
положению заглушки E.
Дефлектор
закреплен тремя винтами
F M5x6 с отверстиями Ø3 на трех
газовых диффузорах BF.
Рекомендуемая настройка
3 открытых отверстия наружу
(стрелка) + 1 отверстие во внутрь на
трех газовых диффузорах,
отмеченных как A соответственно
положению заглушки E.
Дефлектор закреплен тремя винтами
M5x6 без перфорации на трех
газовых диффузорах A.
3 открытых отверстия наружу
(стрелка) + ни одного (0) отверстия
во
внутрь на трех газовых диффузорах,
отмеченных как BF соответственно
положению заглушки E.
Дефлектор закреплен тремя винтами
F M5x6 с отверстиями на трех
газовых диффузорах BF.
Пропан
Природный газ
