![ELCO VECTRON GL 06 Duo Plus VGL06.1600 DP KL d1"1/2 - Rp2" [16/50] Монтаж газовой арматуры контроллер герметичности vps 504 s01](/img/pdf.png)
ELCO VECTRON GL 06 Duo Plus VGL06.1600 DP KL d1"1/2 - Rp2" [16/50] Монтаж газовой арматуры контроллер герметичности vps 504 s01
06/2009 - Art. Nr. 4200 1018 6000A 11
Монтаж

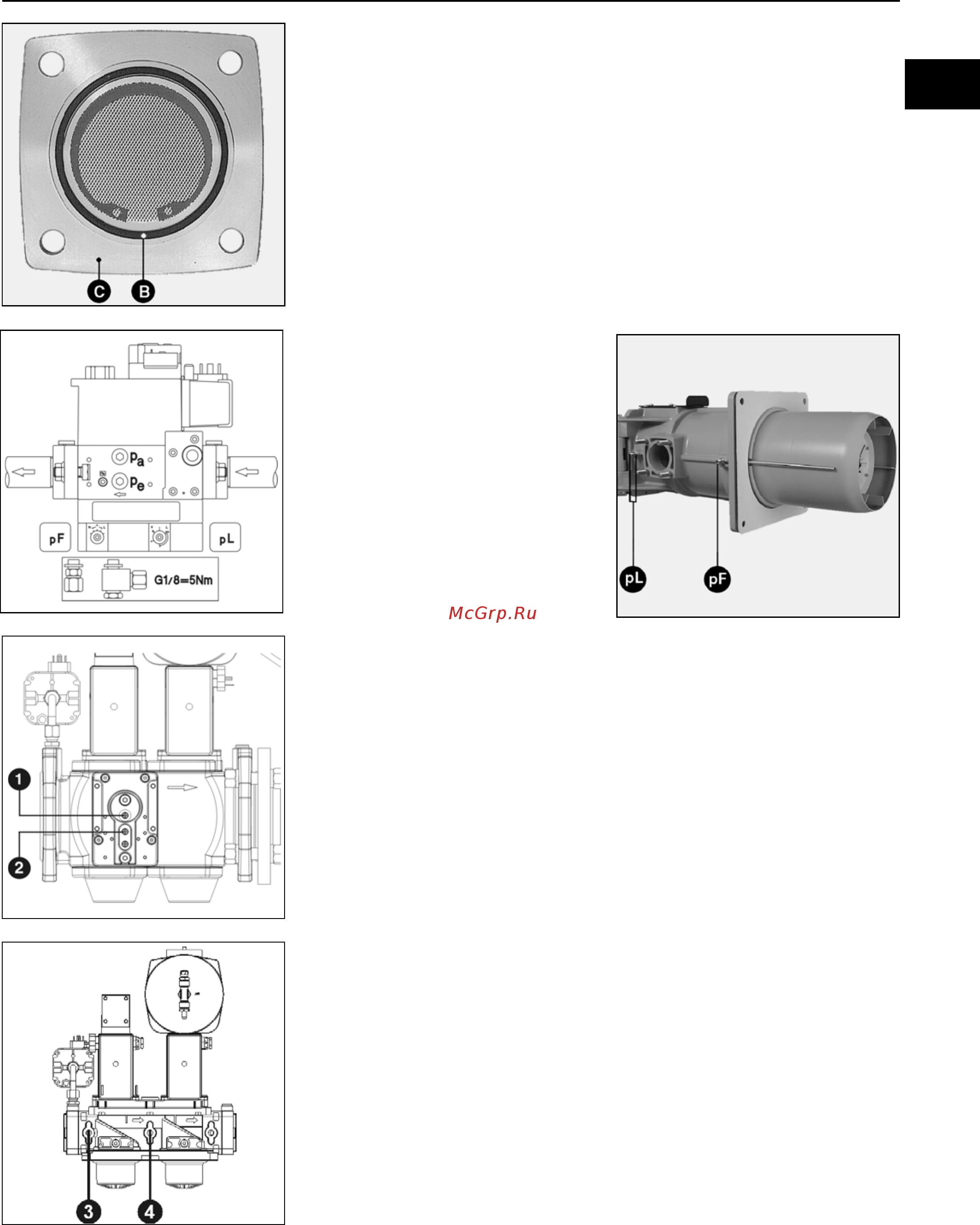

Монтаж газовой арматуры
Контроллер герметичности VPS 504 S01
Установка газовой рампы
VGD/MBVEF
• Проверьте положение установки
кольцевого уплотнителя B во
фланце подсоединения газа C.
• Закрепите газовую рампу,
используя гайки M10, так чтобы
регулятор SKP или катушки MBVEF
располагались обязательно
перпендикулярно газовой рампе.
• Установите трубопроводы
давления, входящие в комплект
поставки и имеющие маркировку
pF, pL и pG для подключения газа,
слева или справа.
• В
случае установки клапанов VGD
установите серводвигатели,
сориентировав их вверх, газовый
фильтр (входит в комплект
поставки) горизонтально, крышкой
вверх (2 точки измерения).
• Примите меры для предотвращения
утечки.
• Установите предохранительный
термоклапан и ручной
четвертьоборотный клапан выше
газовой рампы.
Подключение трубопроводов для
подачи газа под давлением
• Удалите две заглушки pF и PL из
средней трубы
.
• С использованием
соответствующего
герметизирующего материала
подсоедините трубопроводы для
подачи газа под давлением pF и pL
в соединители на трубе.
• Установите соединения между
клапаном и средней трубой для
газовой рампы, находящейся
справа, с помощью трубопроводов
pF и pL, для газовой рампы,
расположенной слева , с помощью
указанных трубопроводов pF и pL.
•
Обязательно проверьте
герметичность.
Установка контроллера
герметичности VPS 504 S02 на
MBVEF/VGD40
• Два винта pa и pe на клапан MBVEF,
винты 1 и 2 на клапан VGD40.
• Убедитесь, что на контроллере
герметичности установлены два
кольцевых уплотнителя.
• Закрепите аппарат VPS504,
используя четыре самонарезающих
винта (входят в комплект поставки).
• Установите электроподсоединение,
используя 7-полюсный разъем.
• Проверьте герметичность.
Установка контроллера
герметичности VPS 504 S02
на
VGD20
• Снимите два винта 3 и 4.
• Закрепите винтами двойную
розетку.
• Установите комплект труб и
адаптер.
• Закрепите VPS504 и адаптер,
используя четыре самонарезающих
винта (входят в комплект поставки).
• Убедитесь, что два кольцевых
• уплотнителя установлены на
контроллере герметичности.
• Установите электроподсоединение
используя 7-полюсный разъем.
• Проверьте герметичность.
ru
