Функционирование

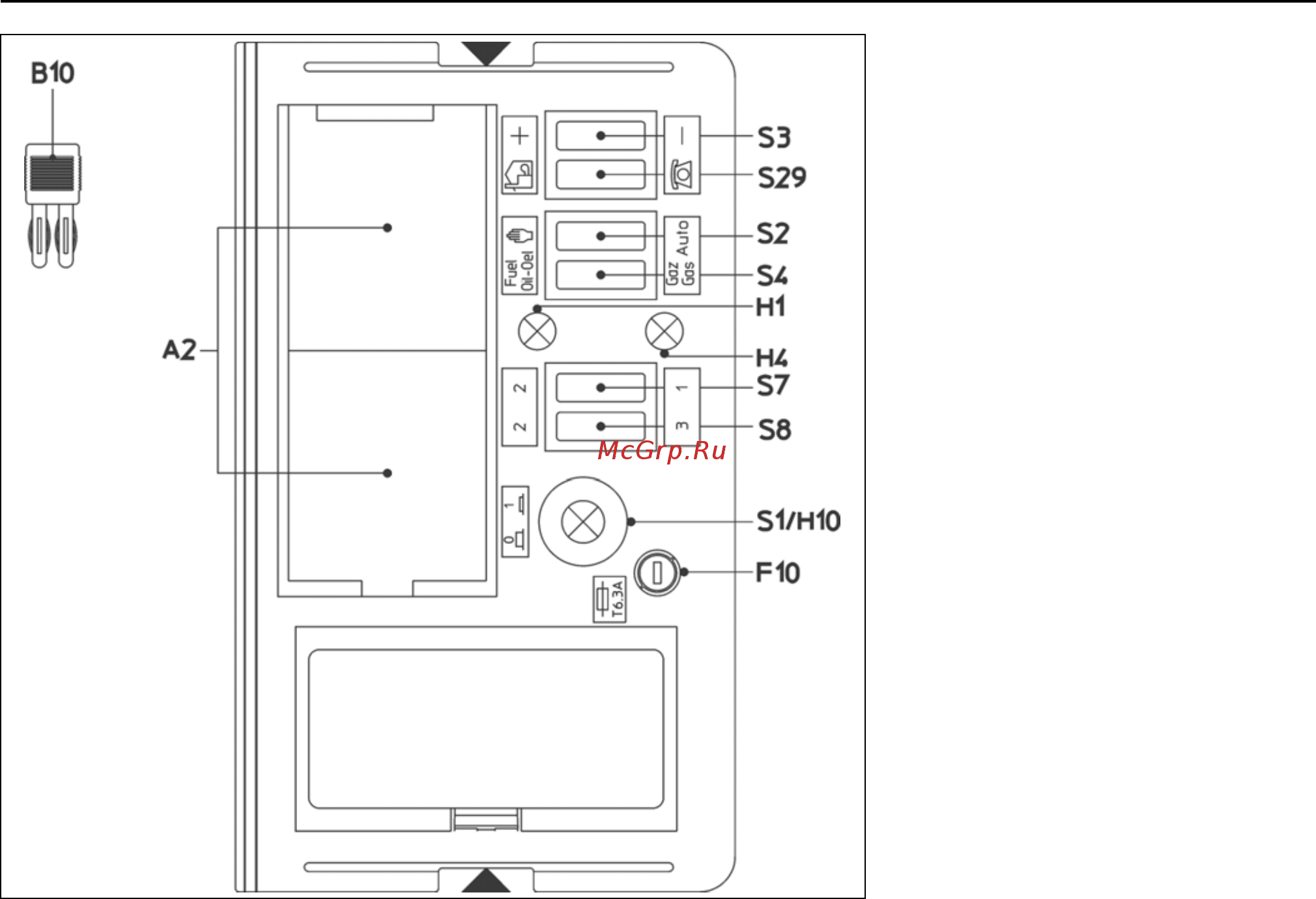

Пульт управления TC
Функционирование
A2 Места подключения 48x48 или
48x96 мм для установки
регулятора мощности
(опционально)
B10 Шунт измерения [мA, прямой
ток] для тока датчика,
расположенного рядом с
выключателем двигателя
F10 Предохранитель
H1 Сигнальная лампа режима
"жидкое топливо"
H4 Сигнальная лампа режима "газ"
S1 Главный выключатель
0 Выкл.
1 Вкл, горит
зеленая сигнальная лампа H10
S2 Выбор регулировки
мощности
' Ручной режим
Auto Автоматический режим на
месте эксплуатации установки
S3 В сочетании с
S29& - S2'
+/- повышение/уменьшение
мощности
S4 Переключатель "жидкое
топливо/газ" в сочетании с
S29& - S2'
S7-S8
В сочетании с
S29& - S2'
S7.1+S.8.2 1-ая ступень, жидкое
топливо
S7.2+S.8.2 2-ая ступень, жидкое
топливо
S7.2+S.8.3 3-я ступень, жидкое
топливо
S7.1+S.8.3 3-я ступень, жидкое
топливо
S29 Переключатель места
эксплуатации
& Эксплуатация на месте
установки
> Дистанционная эксплуатация
(опциально)
SA1 Отображение блока управления
и безопасности
Кнопка сброса - сигнальная
лампа неисправности
(расположена на блоке
управления и безопасности)
Внимание!
Главный
выключатель пульта
управления срабатывает только при
контрольном напряжении. Перед
проведением любых работ с
устройствами управления горелкой
отключите горелку от напряжения,
включая трехфазное соединение с
двигателем горелки.
Пульт управления
Все устройства управления видны с
внешней части оборудования.
Съемная прозрачная крышка,
закрепленная на внешнем корпусе,
дает доступ к различным устройствам
управления и контроля, с помощью
которых осуществляется регулировка
настроек и эксплуатация горелки.
На пульте управления, кроме того,
расположены две зеленые
сигнальные лампы, указывающие тип
используемого топлива, и
предохранитель цепи
управления.
Чтобы снять крышку, слегка нажмите
с одной стороны или с обеих сторон
на уровне специальных отметок и
одновременно потяните ее.
Чтобы установить крышку на место,
установите ее так, чтобы язычки
оказались напротив
предусмотренных для них отверстий,
и слегка надавите на крышку.
Дополнительные возможности:
- Трехточечный регулятор этапов
RWF 40 со стандартным
местом
установки.
