7
Elektrischer Anschluss
Beachten Sie vor dem elektrischen
Anschluss unbedingt die Hinweise und
Warnungen im Kapitel „Sicherheitshinweise”!
Die Dunstabzugshaube darf nur durch
einen qualizierten Elektroinstallateur, der
die Vorschriften des zuständigen
Elektrizitäts-Versorgungsunternehmens
kennt, angeschlossen werden.
몇 VERLETZUNGSGEFAHR
Wird die Anschlussleitung der Dunstabzugs-
haube beschädigt, muss sie durch den
Hersteller, seinem Kundendienst oder einer
ähnlich qualizierten Person ersetzt werden,
um Gefährdungen zu vermeiden.
Die Anschlussleitung muss nach dem
Netzanschluss sicher verstaut sein.
Die Dunstabzugshaube darf nur an
eine vorschriftsmäßig installierte
Schutzkontaktsteckdose angeschlossen
werden.
Die Schutzkontaktsteckdose muss direkt
hinter der Kaminverblendung angebracht
sein.
– Die Schutzkontaktsteckdose sollte über
einen eigenen Stromkreis angeschlossen
sein.
– Ist die Schutzkontaktsteckdose nach der
Montage der Dunstabzugshaube nicht
mehr zugänglich, muss eine Trenn-
vorrichtung wie beim Festanschluss
vorhanden sein.
Bei erforderlichem Festanschluss
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktönung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter, Sicherungen und
Schütze.
Elektrische Daten
Die erforderlichen Anschlussdaten sind nach
Herausnahme der Fettlter auf dem Typen-
schild im Innenraum des Gerätes zu nden.
Länge der Anschlussleitung: ca. 1,30 m.
Diese Dunstabzugshaube entspricht den EG-
Funkentstörbestimmungen.
Montage
Beachten Sie vor der Montage unbedingt
die Hinweise und Warnungen im Kapitel
„Sicherheitshinweise”.
Die Dunstabzugshaube ist für die
Wandmontage vorgesehen.
Achten Sie auf den Mindestabstand
zwischen Kochstelle und Dunstabzugshaube
(siehe „Sicherheitshinweise, Sachgemäße
Montage”)!
Vermeiden Sie Beschädigungen der
empndlichen Oberächen!
Vorbereiten der Wand
몇 VERLETZUNGSGEFAHR,
GEFAHR VON SACHSCHÄDEN
Überprüfen Sie vor dem Bohren den
vorgesehenen Montageort auf das
Vorhandensein von unter Putz verlegten
elektrischen oder anderen
Installationsleitungen.
Die Wand muss eben und senkrecht sein.
Die beiliegenden Schrauben und Dübel
sind für massives Mauerwerk geeignet.
Verwenden Sie für andere Wandkonstruk-
tionen (z. B. Rigips, Porenbeton,
Poroton-Mauerziegel) die entsprechenden
Befestigungsmittel.
Achten Sie auf eine ausreichende
Tragfähigkeit der Wand.
Achten Sie darauf, dass die Tiefe der
Bohrlöcher der Länge der Schrauben
entspricht.
Für festen Halt der Dübel ist zu sorgen.
Max. Gewicht der Dunstabzugshaube
in kg: 55
Konstruktionsänderungen im Rahmen der
technischen Entwicklung bleiben vorbehalten.

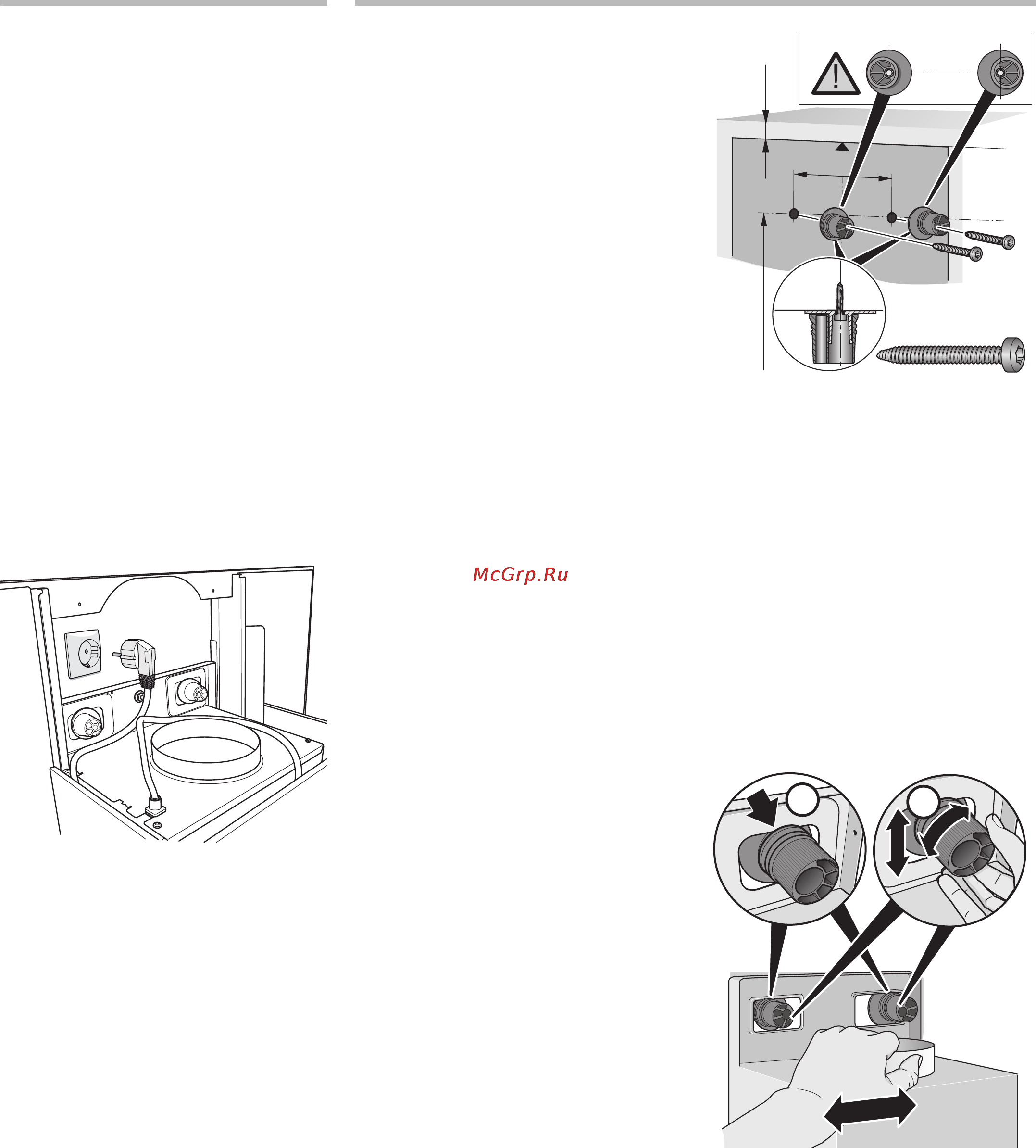

Montagevorbereitung
1. Mit Hilfe der beiliegenden Schablone
Positionen für die Schrauben und, zum
leichteren Einhängen, die Kontur des
Einhängebereiches anzeichnen.
Der obere Rand der Schablone entspricht
dem oberen Rand der Dunstabzugshaube.
2. 2 Löcher für die Aufhängung der
Dunstabzugshaube Ø 8 mm bohren und
Dübel wandbündig eindrücken.
3. Die Aufhängungen für die
Dunstabzugshaube anschrauben:
handfest, max. 3 Nm.
Achten Sie auf die richtige Lage der
Unterlegscheiben und der
Aufhängungen!
Aufhängen und Ausrichten
1. Die Dunstabzugshaube so einhängen,
dass sie fest hinten an den
Aufhängungen einrastet
Ⓐ.
2. Die Dunstabzugshaube durch Drehen der
Aufhängungen waagerecht ausrichten.
Bei Bedarf kann die Dunstabzugshaube
nach rechts oder links verschoben
werden
Ⓑ.
100
983
209
2x
A
B
