Iek CONTROL-C600 380В 3Ф 0,40кВт CNT-C600D33V0040TM [16/66] Инструкция по установке
![Iek CONTROL-C600 380В 3Ф 0,40кВт CNT-C600D33V0040TM [16/66] Инструкция по установке](/views2/1520047/page16/bg10.png)
15
3.2 Инструкция по установке
3.2.1 Инструкция по установке
Ставьте преобразователь вертикально для более эффективного охлаждения.

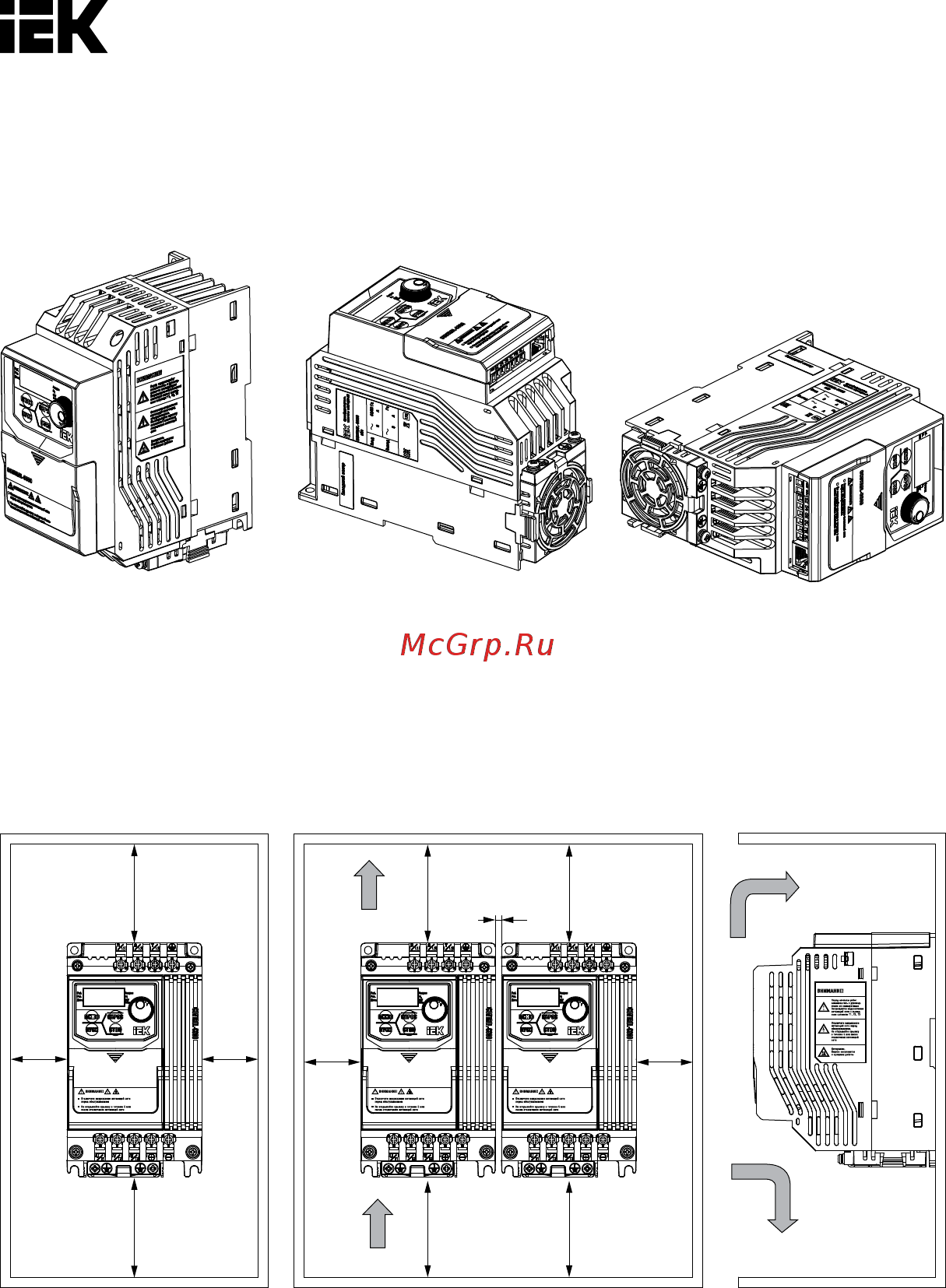

Рисунок 3.1. Установка преобразователя
3.2.2 Установка преобразователя
3.2.2.1 Установка одиночного преобразователя
Установить преобразователь, как показано ниже, чтобы оставить пространство для циркуля-
ции воздуха и присоединения кабеля.
ПРИМЕЧАНИЕ: при установке преобразователей разных размеров располагайте верхние части
преобразователей на одной линии для упрощения процедуры обслуживания охлаждающего
вентилятора.
Да Нет Нет
a. Вертикальное положение
Рисунок 3.2. Установка преобразователей
b. Горизонтальное положение c. Положение на боку
120120
120120
120120
50
50 50
4
50
