16
3.3 Установка панели управления и крышки клеммной коробки
Перед присоединением кабеля снимать панель управления не обязательно. Необходимо осла-
бить винт крышки клеммной коробки и снять крышку. После подключения кабеля поставьте
крышку клеммной коробки на место и затяните винт. Инструкцию по подключению кабеля и
крутящий момент затяжки винтов см. в главе 4.

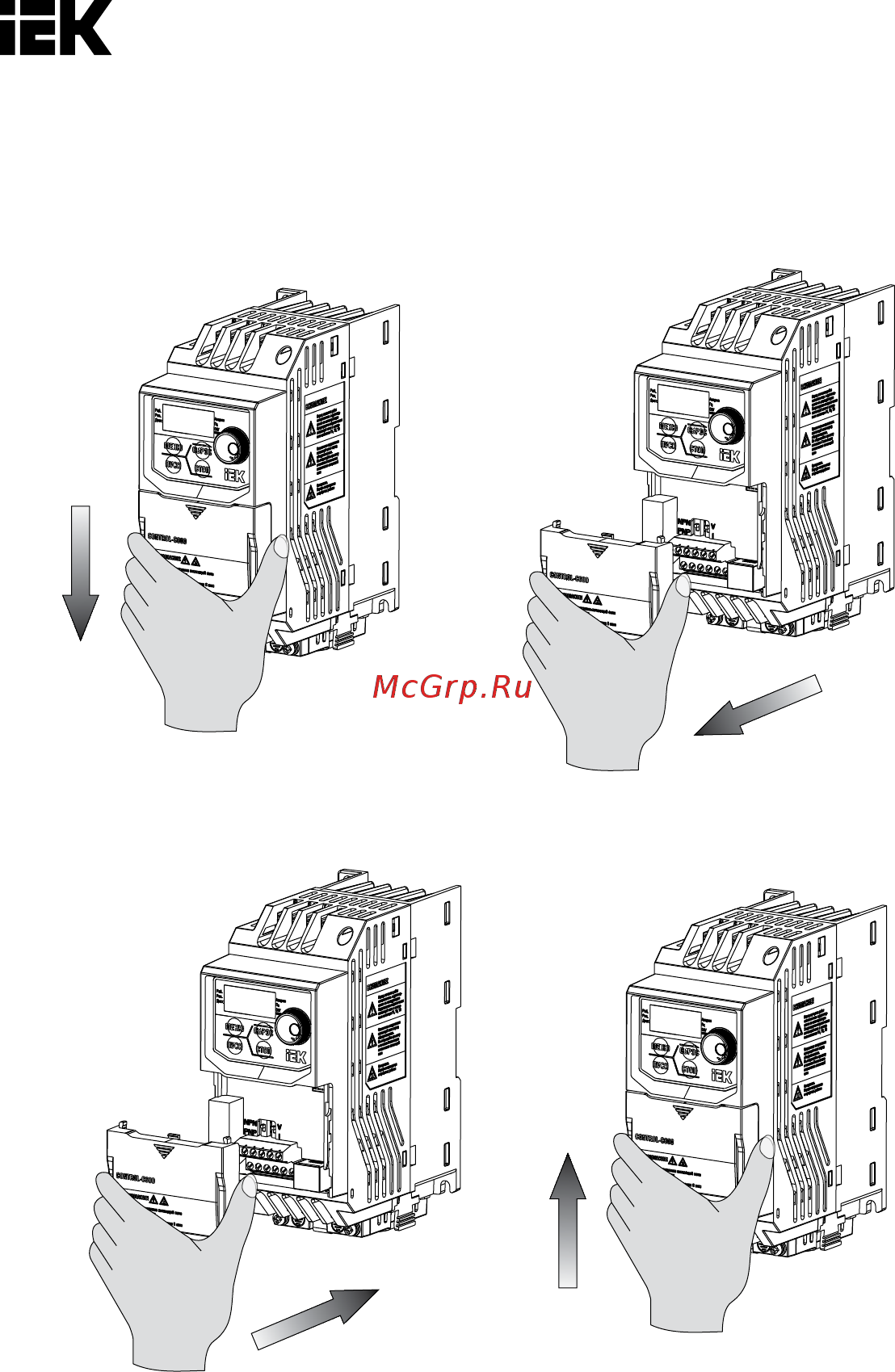

Шаг 1: сдвиньте крышку клеммной колодки вниз
Шаг 3: прикрепите крышку клеммной колодки
после монтажа внешних проводников
Шаг 2: снимите крышку клеммной колодки
Шаг 4: затяните винт
