5.1.3 Программирование.кнопочной.панели

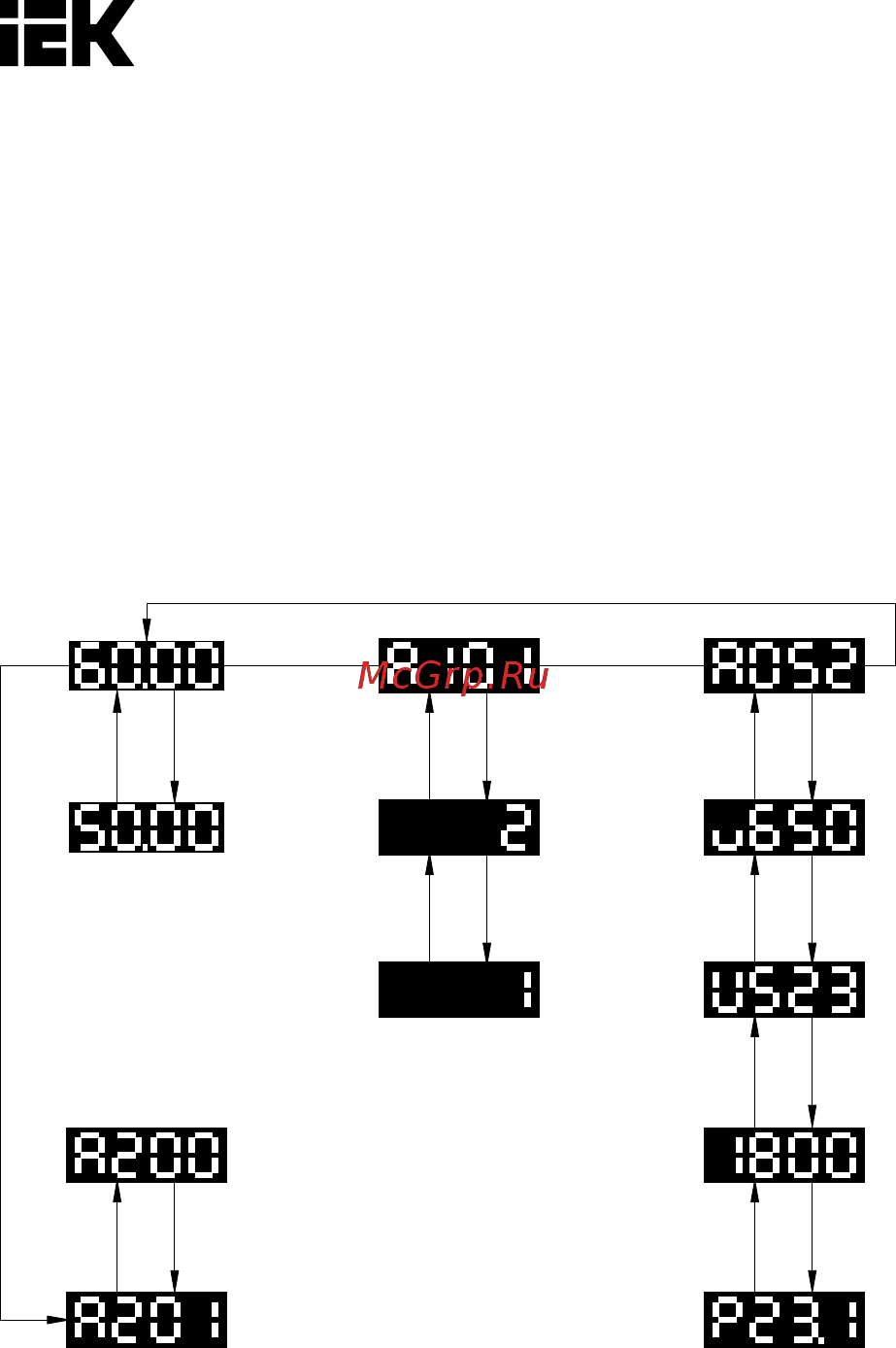

• Структура меню дисплея кнопочной панели
A. Стандартный режим настройки: нажмите «МЕНЮ» для выбора опций — панель, группа параметра A1–00
и группа определяемых пользователем параметров A2–00. Используйте «ВВОД», «МЕНЮ» поворотного
регулятора и «СБРОС» для просмотра и редактирования настроек.
B. Нажмите на 3 сек кнопку «МЕНЮ» для входа в параметр А2–00.
C. Настройка во время работы: в локальном режиме воспользуйтесь поворотным регулятором
для изменения выходной частоты преобразователя.
D. Удерживая кнопку поворотного регулятора нажатой в течение 3 сек, войдите на страницу переключе-
ния режимов «вперед» и «назад», более подробно об этом см. параметр b1–13.
.
.
МЕНЮ
Enter Вверх\вниз Menu\Enter Enter
Menu\Enter
Вверх\вниз
Вверх\вниз
U1-03 (выходной ток)
Вверх\вниз
Вверх\вниз
Вверх\вниз
U1-06 (
напряжение постоянного
тока в основной цепи)
U1-05 (выходное напряжение)
U1-04 (
скорость работы мотора)
Аl1 (в процентах)
Menu\Enter
Вверх\вниз
Меню на 3 секунды
Параметр пользователя Отображение параметра
