26
Таблица 4.4.2 Позиции DIP-переключателя панели А1
Позиции Значения
V Вход напряжения : 0 … 10 В – по умолчанию или 0 … 5 В
I Вход тока: 4 … 20 мА или 0 … 20 мА

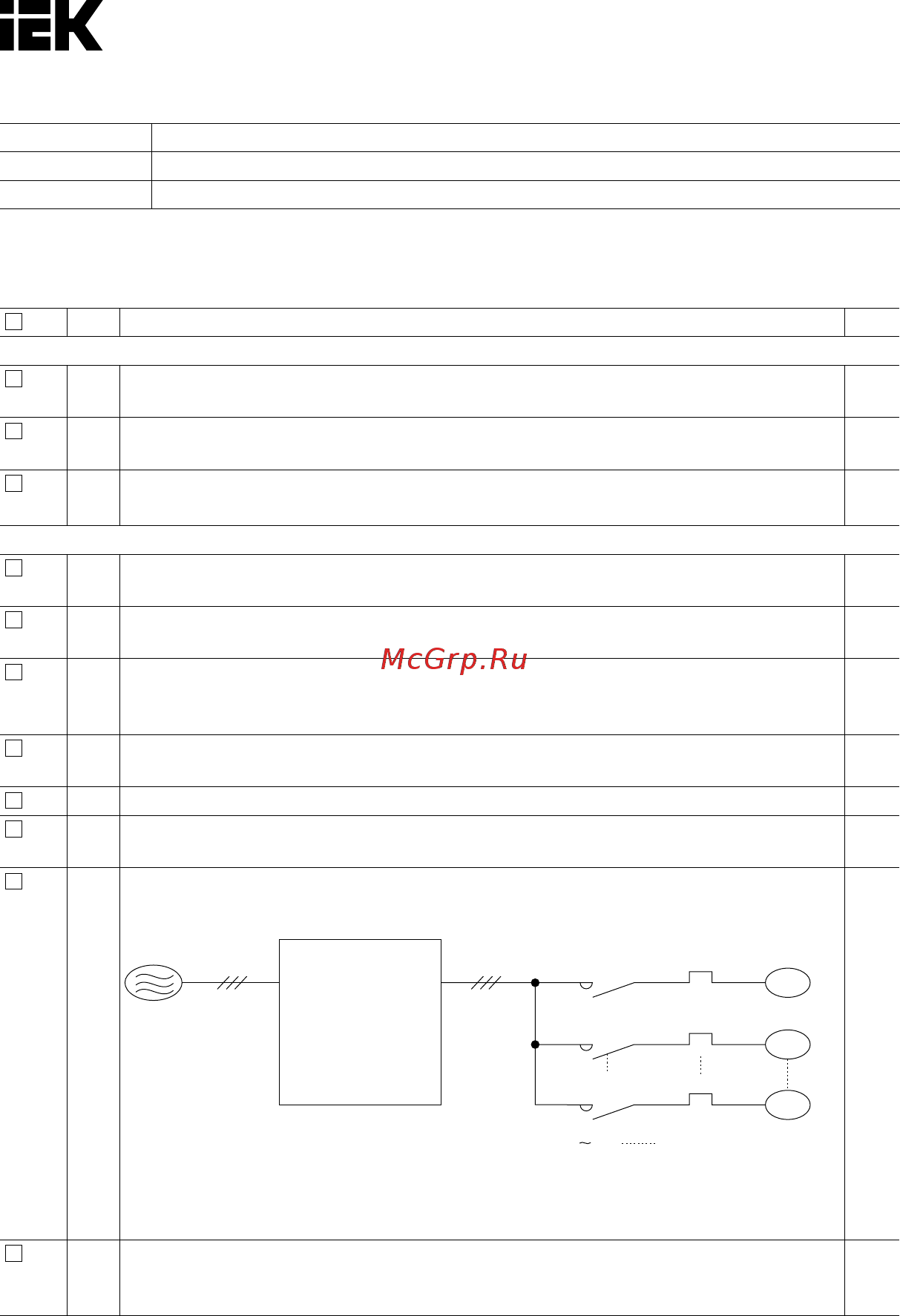

4.5 Формуляр проверки подключения проводов
Таблица 4.5 Формуляр проверки правильного подключения проводов
№ Позиции Стр.
Напряжение электропитания и выходное напряжение
1 Напряжение питания находится в рамках номинального напряжения преобразова-
теля.
2 Напряжение электродвигателей соответствует величине выходного напряжения
преобразователя.
3 Электрические параметры преобразователя соответствуют характеристикам электро-
двигателя.
Подключение основной цепи
4 Между преобразователем и электродвигателем устанавливается блочный автоматиче-
ский выключатель.
5 Силовые цепи подключаются к входным контактам преобразователя R/L1, S/L2 и
T/L3.
6 Кабели к выводам электродвигателя и преобразователя U/T1, V/T2 и W/T3 подклю-
чаются в указанной последовательности (в противном случае электродвигатель будет
вращаться в обратную сторону).
7 Кабель цепи питания преобразователя и электродвигателя соответствует номи-
нальным техническим параметрам.
8 Преобразователь должным образом заземлен.
9 Винты крепления панели основной цепи преобразователя и заземления надежно
затянуты.
10 Если преобразователь управляет несколькими двигателями, контакторы (МС) ставятся
на каждом электродвигателе.
Электропитание
ПЧ АС
МС1 МСn : Магнитный контактор
Мn
М2
М1
МC1
МC2
МCn
OL1
OL2
OLn
ПРИМЕЧАНИЕ: перед пуском преобразователя установите контакторы MC1…MCn
в разомкнутое положение. Не переключайте положение контакторов MC1…MCn
в разомкнутое или замкнутое во время работы преобразователя.
11 При использовании тормозного резистора или модуля торможения он устанавли–
вается на стороне входов преобразователя и обеспечивает отключение при пере-
грузке.
