Iek CONTROL-C600 380В 3Ф 0,40кВт CNT-C600D33V0040TM [23/66] Цепь управления
![Iek CONTROL-C600 380В 3Ф 0,40кВт CNT-C600D33V0040TM [23/66] Цепь управления](/views2/1520047/page23/bg17.png)
22

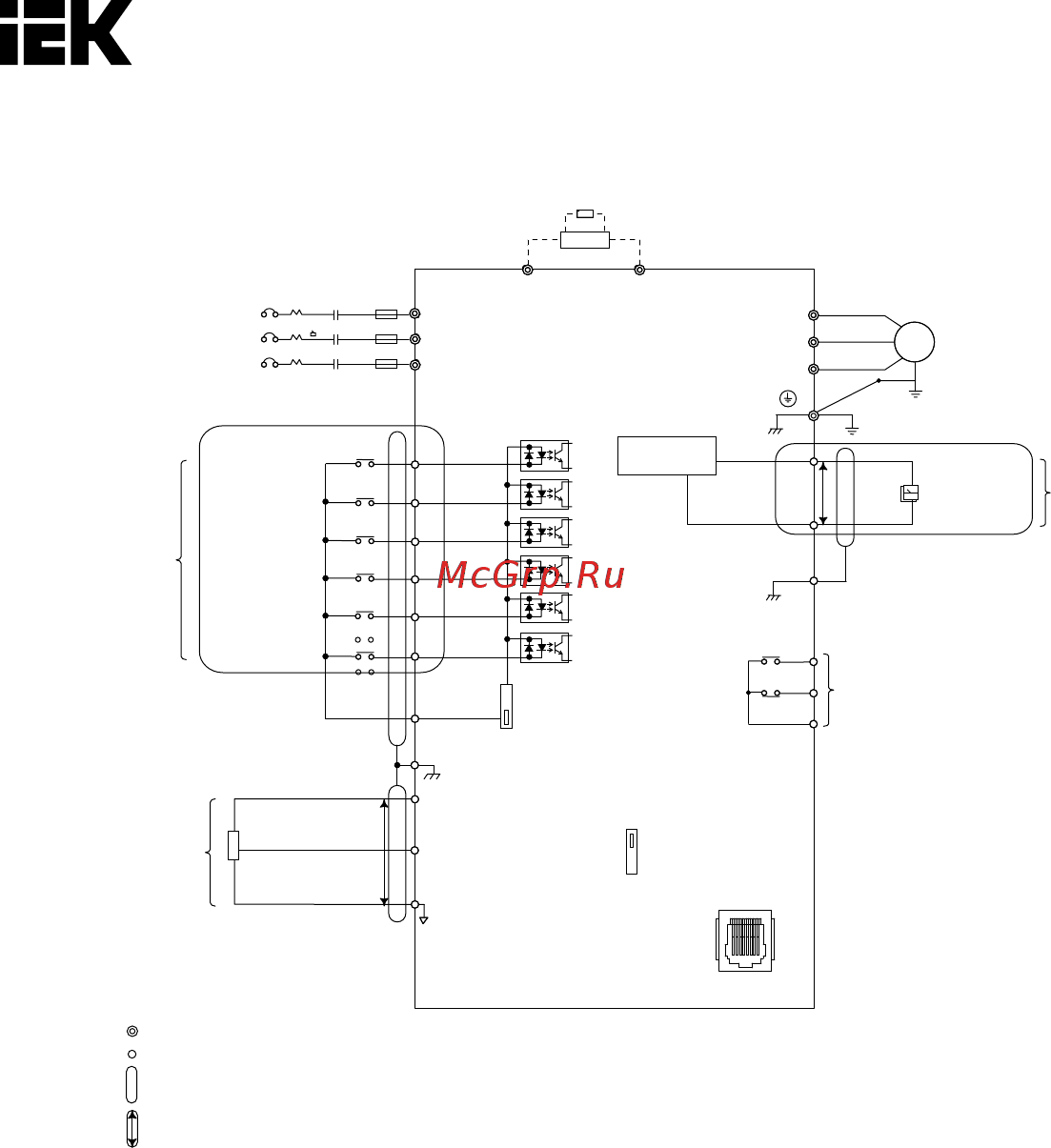

4.3 Цепь управления
1 P
2
3
0
÷
10 В
A1
Контакты
с 1 по 8
Обозначение цепи управления
Обозначение изоляции кабеля
Обозначение экранированного кабеля
со скрученной парой проводников
Обозначение основной цепи
MCMCCB
R
S
T
Тормозой резистор (опция)
Тормозной модуль (опция)
DC+ DC–
U/T1
V/T2
W/T3
IM
E
Быстродействующие
плавкие предохранители
Двигатель
Многофункциональные
контакты ввода
Вперед/стоп
Назад/стоп
Внешняя
ошибка
Перезапуск
Команда
включения
Внешний блок
базы
Настройки
по умолчанию
FM
AC
Настройки по умолчанию
Контакт РЕ изоляции кабеля
P
Аналоговый
выход
*5
Общие контакты
аналогового сигнала
*4
Аналоговый
выход
Выходной
сигнал
R1A
R1B
R1C
Источник (PNP)
Общие
контакты
цифрового
сигнала SC
Многофункциональный выход реле
250 В переменного тока, менее 5 А
30 В постоянного тока, менее 1 А
S1
S2
S3
S4
S5
S6
Переключатель NPN/PNP
*2
0÷5 В/0÷10 В
0 или 4÷20 мA
0V
A1
Настройки
по умолчанию
*3
Опциональная
коммуникационная
карта RJ45
*1
Контакт РЕ изоляции кабеля
AV
AI
АС
Многофункциональные
аналоговые входы
Много-
функциональный
аналоговый вход
Общие контакты
аналогового сигнала
*4
R/L1
S/L2
T/L3
+V Мощность аналогового
входа +10 В
*6
*1 Порт RJ45 можно подключать к встроенной линии связи RS–485 или к опциональным коммуникацион-
ным картам (находятся в процессе разработки).
*2 Многофункциональные цифровые входы с S1 по S6 могут переключаться между режимами:
приемник NPN и источник PNP. Настройка по умолчанию: режим NPN.
*3 Переключатель DIP A1 используется для настройки аналогового входа по напряжению и току.
*4 AC (аналоговый общие) – общие контакты аналоговых сигналов.
*5 Аналоговый выход используется для подключения частотомера, амперметра, вольтметра и
ваттметра.
*6 +V входной разъем для дополнительного источника питания.
