Тормозной модуль (опция)

DC+ DC

–

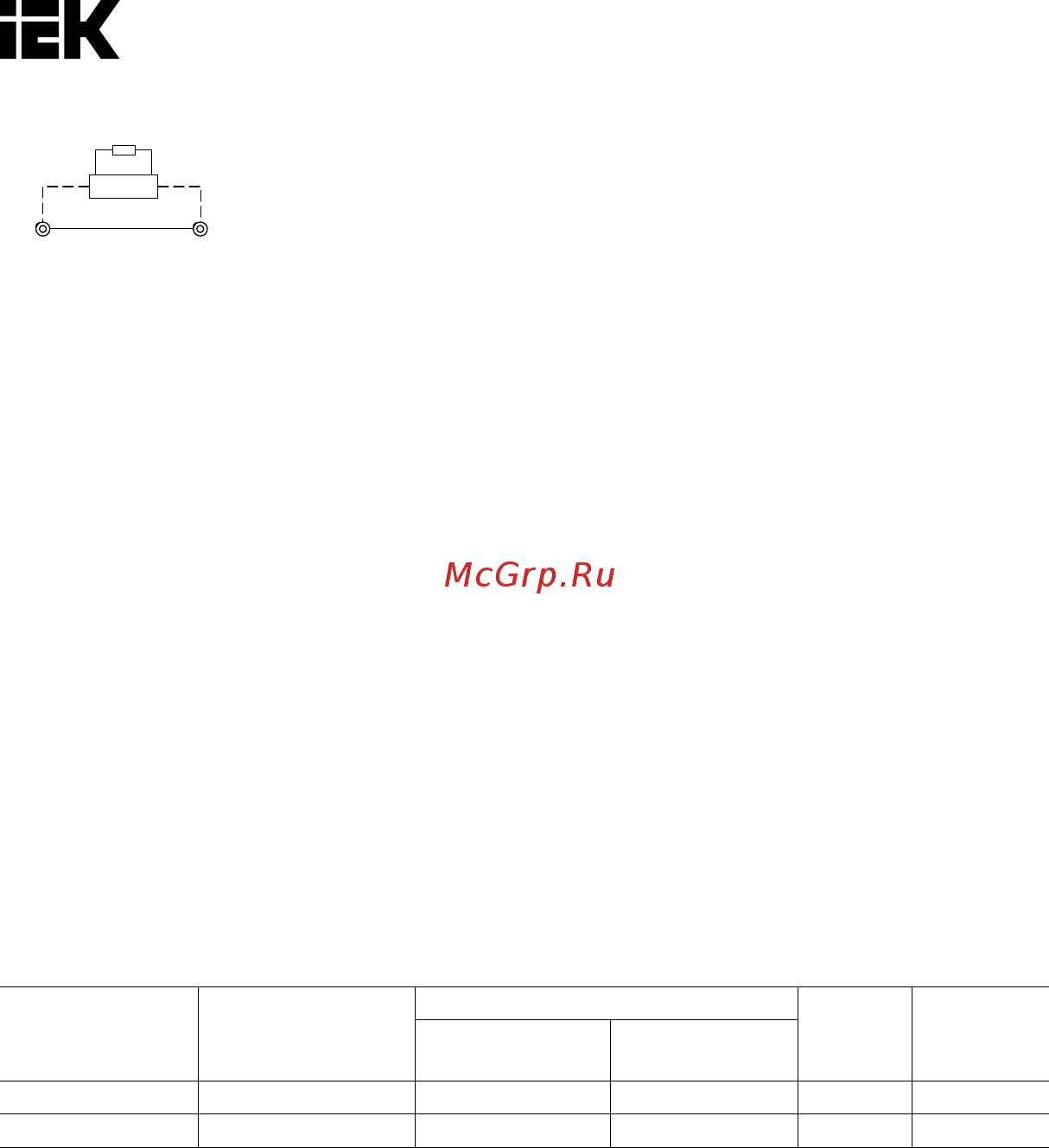

• При установке тормозного резистора руководствуйтесь электрической схемой.

4.2.2.4 Контакт заземления

• Не применяйте слишком длинные кабели для предотвращения утечки тока по причине нестабильности

потенциала на контакте, удаленном от контакта заземления.

• Не используйте один и тот же кабель заземления для преобразователя и сварочного аппарата, или

иного оборудования, использующего большие токи. В противном случае нормальная работа преобра-

зователя и оборудования будет нарушена.

• Не наматывайте кабель заземления, когда устанавливаете несколько преобразователей, иначе нор-

мальная работа преобразователей или оборудования будет нарушена.

4.2.3 Сечение проводов силовой цепи и момент затяжки

Используйте провода и момент затяжки винтов, руководствуясь таблицей 4.2.3.

1. Рекомендуемые провода: 600 В кабели с ПВХ изоляцией, способные постоянно работать

при температуре нагрева до +75 °C, при температуре окружающего воздуха до +40 °C,

с прокладкой их на расстояние до 100 метров.

2. Контакты «+» и «–» используются только для подключения дросселя и тормозных резисторов.

Не подключайте к ним никаких других устройств.

3. При выборе сечения кабеля учитывайте величину падения напряжения. Если падение напряжения

превышает 2% номинального напряжения электродвигателя, выбирайте кабель с увеличенным попе-

речным сечением. Величина падения напряжения рассчитывается по следующей формуле:

падение линейного напряжения (В) = 3 × сопротивление кабеля (Ω/км) × длина кабеля (м) × ток (A) × 10

–3

Таблица 4.2.3 Сечение проводов и момент затяжки (три фазы, 400 В)

Мощность

преобразователя

Выводы Сечение Резьба

винта

контакта

Кгс

см

Рекомендуемое

сечение в мм

Применимое

сечение в мм

0,4 до 1,5 кВт R, S, T, U, V, W, PE 1 до 2,5 1 до 4 M3 14.2–16.3

2,2 до 3,7 кВт R, S, T, U, V, W, PE 1 до 4 1 до 10 M4 16.3–19.3
