Iek CONTROL-C600 380В 3Ф 0,40кВт CNT-C600D33V0040TM [26/66] Подключение входов выходов
![Iek CONTROL-C600 380В 3Ф 0,40кВт CNT-C600D33V0040TM [26/66] Подключение входов выходов](/views2/1520047/page26/bg1a.png)
25
4.4 Подключение входов/выходов
4.4.1 Выбор режима NPN или PNP
Воспользуйтесь DIP-переключателем на панели управления для настройки режимов NPN/PNP
многофункциональных цифровых входов с S1 по S6 (настройка по умолчанию: режим NPN).

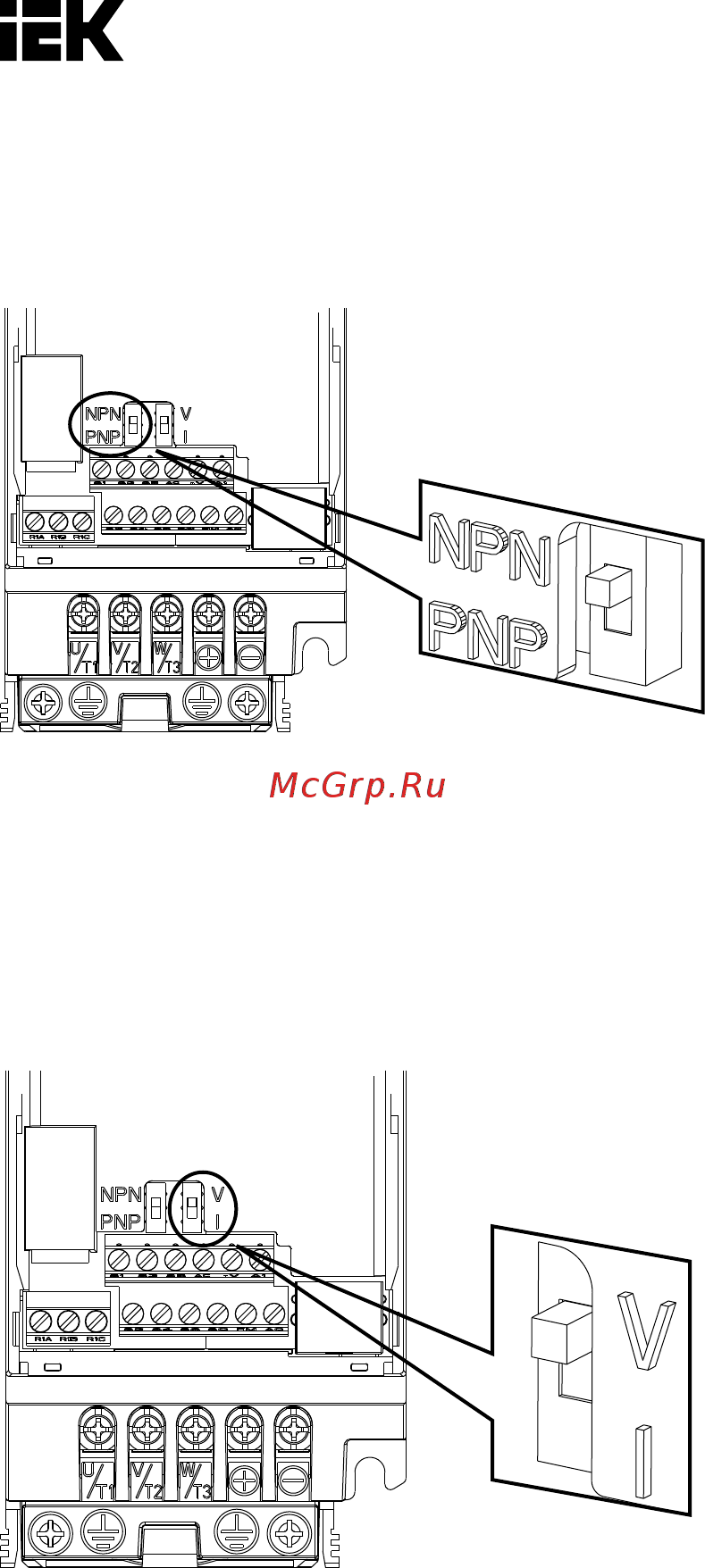

Рисунок 4.4.1. DIP-переключатель режимов NPN/PNP
4.4.2 Выбор входа по напряжению/току на панели А1
На панели А1 выбрать режим входа для напряжения или тока
• Для выбора входа по току установите DIP–переключатель А1 в положение I и настройте параметр
Е3–00 на 0 (0 … 20 мА) или 1 (4 … 20 мА).
• Для выбора входа по напряжению установите DIP–переключатель А1 в положение V и настройте пара-
метр Е3–00 на 2 (0 … 10 В) или 3 (0 … 5 В).
Рисунок 4.4.2. DIP-переключатель А1
