24
• Не снимайте крышку преобразователя и не касайтесь плат при включенном оборудовании. Нарушение
этого правила грозит поражением электрическим током.
• Разделяйте провода цепи управления с проводами силовой цепи и цепи питания. В противном случае
оборудование будет функционировать некорректно.
• Изолируйте экранированный кабель, чтобы не допустить соприкасания экрана с оборудованием и
другими сигнальными линиями. Недостаточная изоляция может стать причиной некорректной работы
преобразователя или оборудования.
• Всегда пользуйтесь экранированным кабелем с витой парой для предотвращения сбоев в работе
преобразователя и оборудования, вызванных помехами.
• Заземляйте экран на контакт заземления преобразователя. В противном случае преобразователь и
оборудование будут работать некорректно или будут повреждены. Соедините контакт заземления и
контакты основной цепи перед подключением контактов цепи управления.

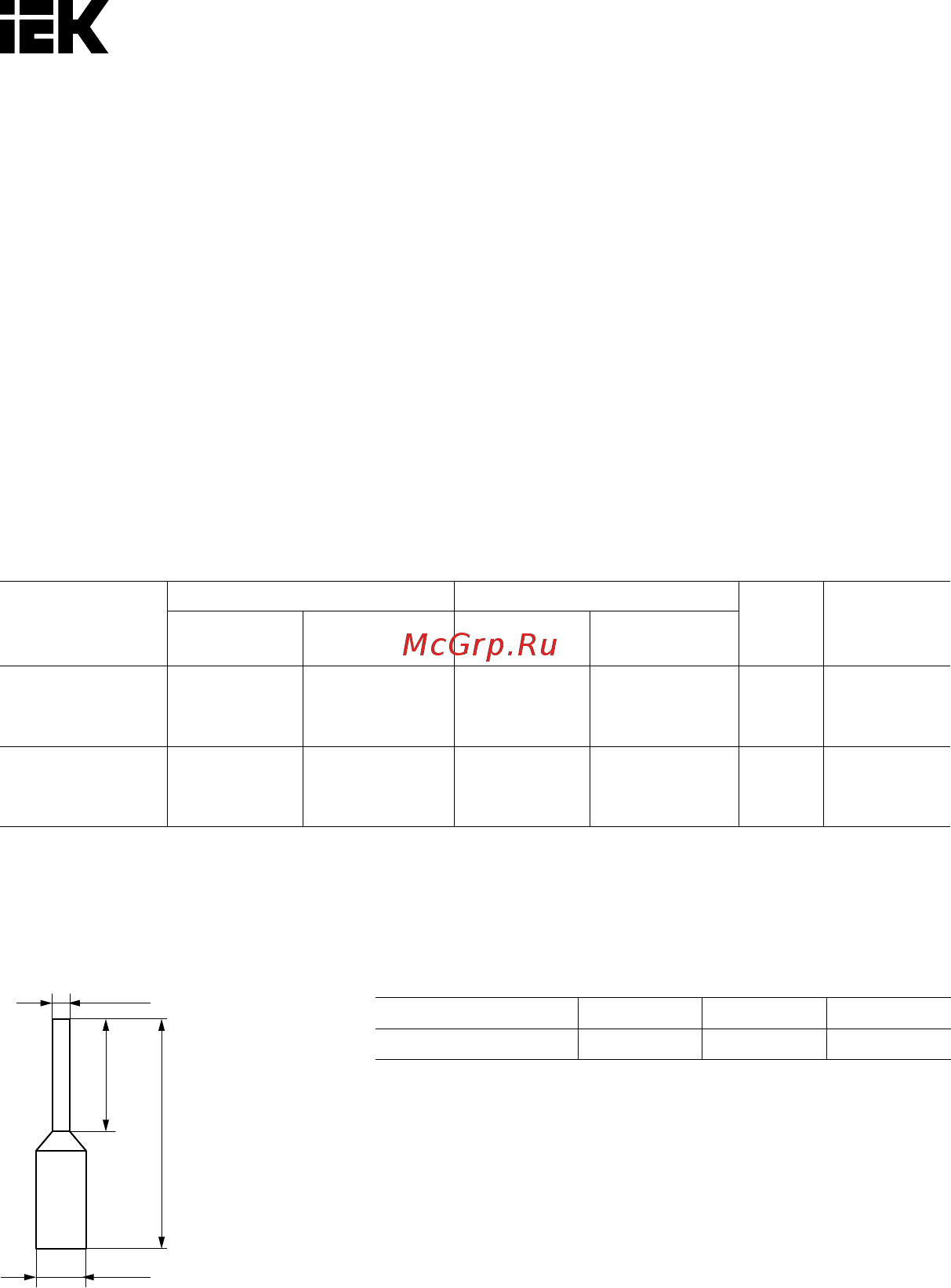

4.3.3 Сечение проводов цепи управления и момент затяжки
По таблице 4.3.3.1 выберите тип провода. Используйте обжимные наконечники для более про-
стого и надежного соединения.
Таблица 4.3.3.1 Сечения кабелей и момент затяжки
Контакты Провод без наконечника Провод с наконечником КГС–СМ ТИП КАБЕЛЯ
Применимое
сечение, мм
2
Рекомендуемое
сечение, мм
2
Применимое
сечение, мм
2
Рекомендуемое
сечение, мм
2
S1, S2, S3, S4,
S5, S6, SC, +V,
A1, AC, FM, PE
0,5÷1,5 0,5÷2 0,5÷1 0.5÷1 5,1–8,1 Экраниро-
ванный
кабель и т.д.
R1A, R1B, R1C 0,5÷1,5 0,5÷4 4 4 5,1–8,1 Экраниро-
ванный
кабель и т.д.
4.3.4 Контактные зажимы
Всегда используйте обжимные наконечники с изолированным фланцем. См. в таблице 4.3.4
размеры.
Ød1
Ø d2
6
L
Таблица 4.3.4
Сечение кабеля, мм
2
L, мм d1, мм d2, мм
0,5 14 1,1 2,5
