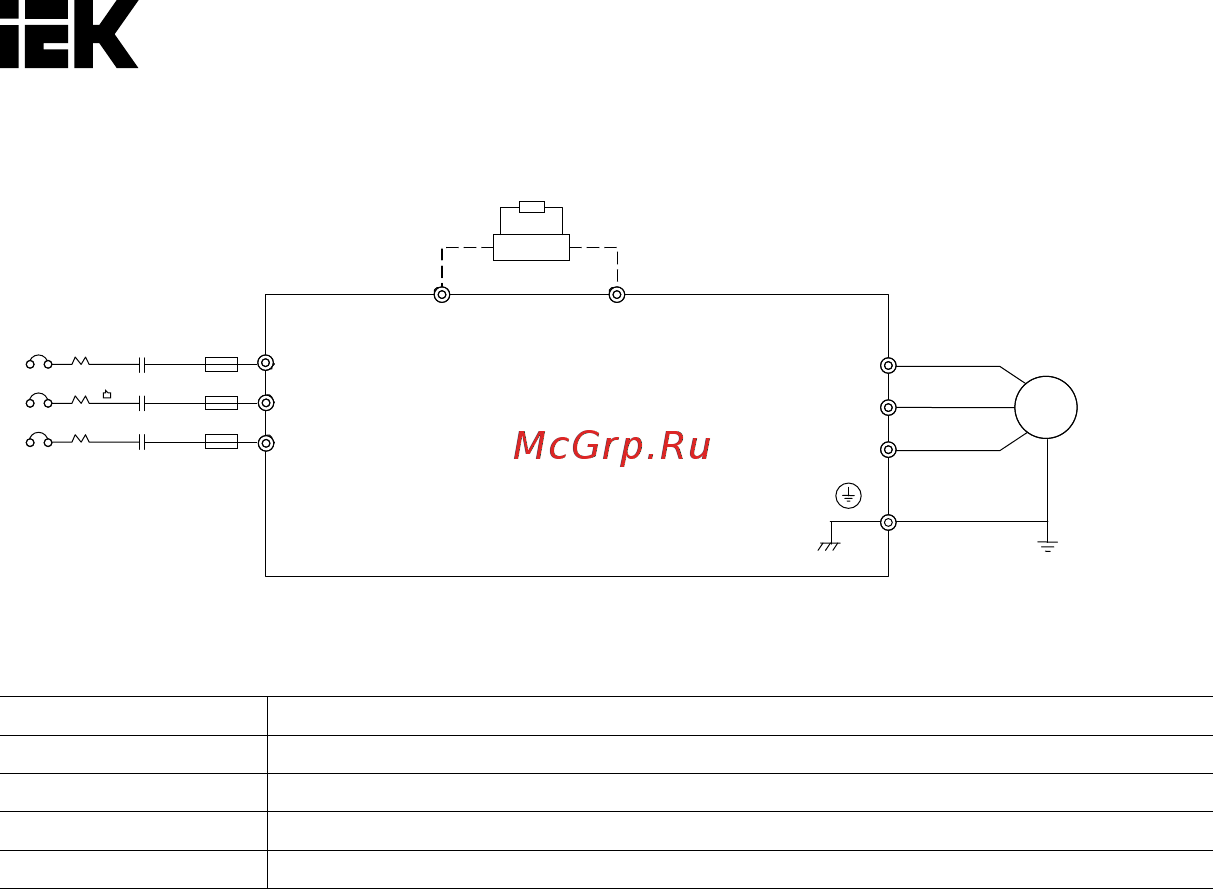

4.2.1 Выводы основной силовой цепи

DC+ DC–

MCMCCB

R/L1

S/L2

T/L3

U/T1

V/T2

W/T3

Быстродействующие

плавкие

предохранители

Двигатель

Выводы основной силовой цепи

Тормозной транзистор (опция)

Тормозной резистор (опция)

Таблица 4.2.1 Контакты силовой цепи (на схеме: вверху – тормозной резистор;

внизу слева – быстродействующий плавкий предохранитель).

Название Назначение

R/L1, S/L2, T/L3 Контакты входной силовой цепи

U/T1, V/T2, W/T3 Контакты выходной силовой цепи

+, – Выводы тормозного резистора. Выбрать опцию согласно параметрам

E Вывод заземления

4.2.2 Подключение основной силовой цепи

4.2.2.1 Входные контакты

• Между сетью и контактами основной цепи R/L1, S/L2 и T/L3 установите автоматический выключатель

и контактор.

• Удостоверьтесь в достаточной затяжке винтов выводов основной цепи во избежание ухудшения элект–

рического контакта, перегрева выводов и искрения.

4.2.2.2 Выходные контакты

• Для подключения фильтра защиты от помех к выводным контактам преобразователя U/T1, V/T2 и

W/T3 всегда применяйте индуктивный L–фильтр. Не устанавливайте силовые конденсаторы, фильтры

L–C и R–C.

• Подключите выходные контакты преобразователя U/T1, V/T2 и W/T3 к входам электродвигателя U, V и

W соответственно. Проследите, чтобы контакты электродвигателя и преобразователя были соединены

в той же последовательности, в противном случае электродвигатель будет вращаться в обратном

направлении.

• Не подключайте кабель питания к выходным контактам преобразователя, это приведет к его поврежде-

нию или возгоранию.

4.2.2.3 Контакты тормозного резистора

• Если преобразователь используется в высокочастотном или тяжелом режиме, требующем частого

торможения либо укороченного времени ускорения, установите тормозной резистор для усиления

тормозящего момента.
