29

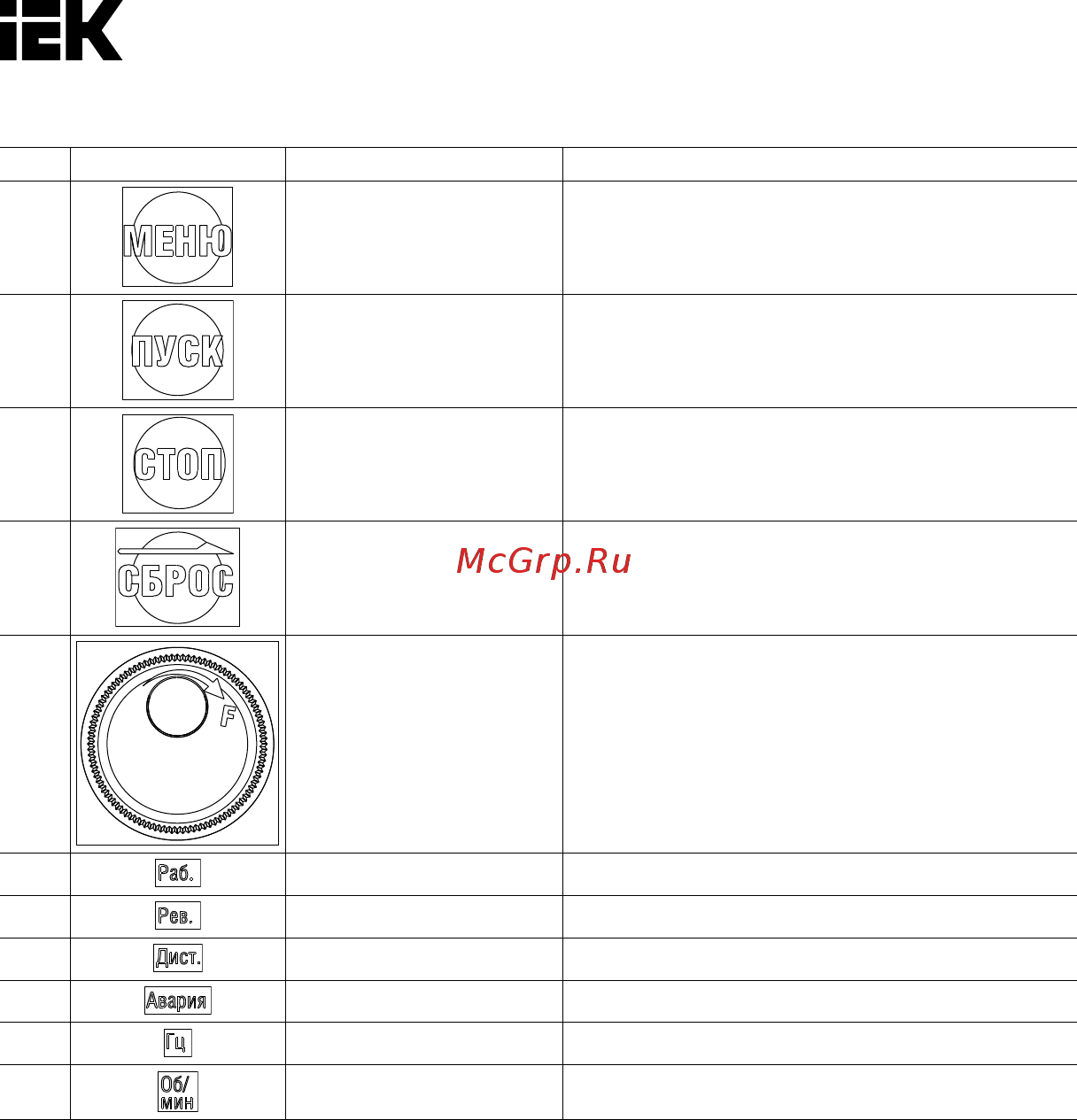

Таблица 5.1.1 Кнопки и информация на дисплее
№№ Символы Название Функция
1
Кнопка МЕНЮ – Вход или выход из группы параметров
– Включение отображаемого меню
2
Кнопка ПУСК Выбор режима «ВПЕРЕД/НАЗАД»
3
Кнопка СТОП Остановка преобразователя. См. таблицу 5.1.2.2
4
Кнопка СБРОС – Перевод курсора вправо
– Сброс для выхода при возникновении ошибки
5
Поворотный регулятор
настройки противосколь-
жения
Кнопка ВВОД:
– Вход в меню настройки параметра.
Круговая шкала:
повышение или понижение значения параметра,
настройка величины и частоты.
6
Индикатор «Раб.» См. таблицу 5.1.2.2
7
Индикатор «Рев.» См. таблицу 5.1.2.2
8
Индикатор «Дист.» См. таблицу 5.1.2.2
9
Индикатор «Авария» См. таблицу 5.1.2.2
10
Индикатор «Гц» См. таблицу 5.1.2.2
11
Индикатор «Об/мин» См. таблицу 5.1.2.2
