ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
12 ПРОКЛАДКА И ПОДКЛЮЧЕНИЕ ДРЕНАЖНОГО ТРУБОПРОВОДА
12.1 Дренажный трубопровод должен прокладываться в соответствии со схемой про-
екта и требованиями настоящей инструкции.
12.3 Чтобы исключить утечку конденсата из лотка или поддона внутреннего блока, ди-
аметр отводящей дренажной трубы должен соответствовать производительности блока
12.4 Диаметр общей дренажной трубы определяется количеством внутренних блоков
и должен быть не меньше 35 мм.
12.5 Дренажная труба должна быть изолирована, толщина стенки теплоизолирую-
щей трубы должна соответствовать требованиям настоящей инструкции. По возможно-
сти дренажную общую трубу необходимо подключить к канализационной трубе.
12.6 После установки дренажной трубы необходимо провести испытания с целью про-
верки обеспечения нормального слива конденсата (см. рис. 12.1). Утечки конденсата в ме-
стах соединения, а также перетекания через лоток или поддон не допускаются.

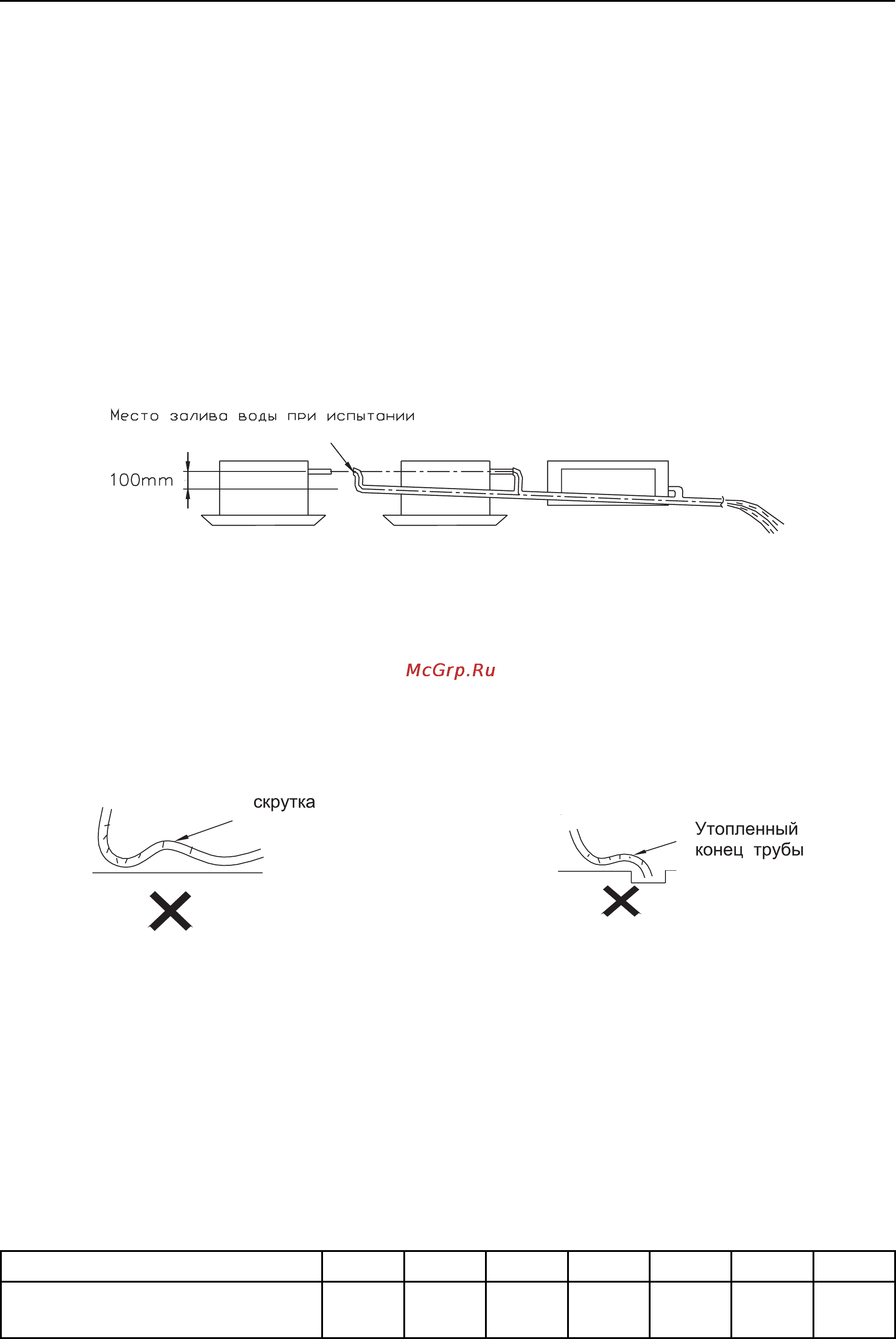

Рис. 12.1 — Проведение гидравлических испытаний
12.7 Установка дренажного шланга для блоков настенного и колонного типа
• Специфика установки внутренних блоков настенного и колонного типа предусма-
тривает индивидуальный дренаж от каждого блока.
• Дренажная труба должна иметь уклон в сторону движения конденсата. Не допуска-
ется наличие скруток, изгибов, защемлений т.п.
• Конец дренажной трубы и не должен находиться в воде (рис. 12.2).
Рис. 12.2 — Неправильная установка дренажных шлангов
13 РАСЧЕТ КОЛИЧЕСТВА ФРЕОНА ДЛЯ ДОЗАПРАВКИ
13.1 Количество фреона, заправленное в один наружный модуль рассчитано на 15 м
длины жидкостной трубы фреоновой трассы.
13.2 При удлинении длины трассы более 15м необходимо произвести дозаправку фре-
она.
13.3 Количество фреона для дозаправки (кг/м) зависит от диаметра трубы и рассчи-
тывается по таблице 13.1
Таблица 13.1
Диаметр трубы, дюйм 3/4” 3/8” 1/2” 5/8” 3/4” 7/8” 1”
Количество фреона
для дозаправки, кг.
0,022 0,054 0,11 0,17 0,25 0,35 0,40
