ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
14 МОНТАЖ ПРОВОДНОГО ПУЛЬТА
14.1 Требования по установке проводного пульта дистанционного управления.
• Для управления блоков канального типа применяется проводной дистанционный
пульт управления.
• Максимальная длина кабеля между главной панелью и проводным пультом дистан-
ционного управления составляет 20 метров (стандартное расстояние — 8 метров).
• Проводной пульт подключается к порту CN14, который расположен на плате вну-
треннего блока.
14.2 Порядок установки проводного пульта
• Прокладка кабеля пульта может быть скрытой или открытой в зависимости от ме-
ста расположения (см. рис 14.1).
• При открытой прокладке кабель проложить внутри декоративного короба

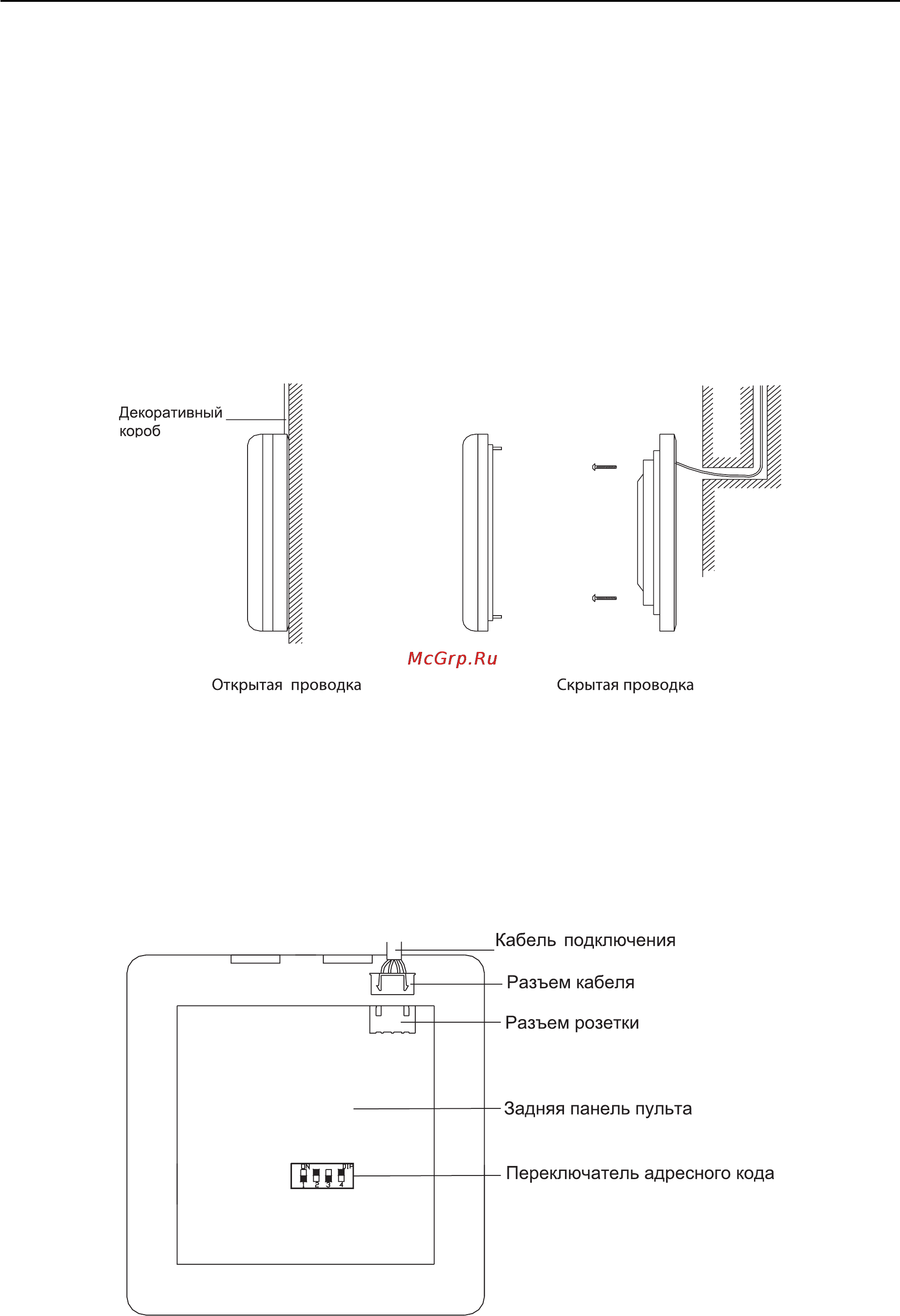

Рис. 14.1 — Установка пульта управления
• Проделайте отверстия в стене для дюбелей в соответствии отверстиями на задней
панели пульта
• Соедините разъемы соединительного кабеля и пульта (см. рис. 14.2)
• Выставите адресный код (см. п. 9.6).
• Закрепите пульт на стене при помощи шурупов или болтов (в зависимости от типа
дюбелей).
Рис. 14.2 — Подключение кабеля управления
