103
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
Например, при заправке азотом при температуре 30 °С давление было 2,5 МПа, то че-
рез 24 часа при температуре 25 °С давление азота должно быть не менее 2,43 МПа. В про-
тивном случае произведите проверку трассы на предмет наличия утечек.
• Проверьте резьбовые и паяные соединения на предмет наличия утечек азота. Обна-
руженные утечки устраните путем затягивания гаек или пайкой. Затем проведите по-
вторные испытания трубопровода на герметичность.
15.6 Вакуумирование системы.
15.6.1 После проведения испытания на герметичность для удаления азота и влаги си-
стему необходимо вакуум и ровать.
15.6.2 Для вакуум и рования системы применяется вакуумный насос.
Выбранный вакуумный насос должен обеспечивать степень вакуумирования системы
0 кг/см
2
(избыточное давление — 1 кг/см
2
).
Расходная производительность насоса должна быть не менее 40 л/мин.
15.6.3 Порядок вакуумирования.
а) Подключите шланги манометрического коллектора к сервисным портам жидкост-
ного и газового вентиля блока и к вакуумному насосу (Рис. 15.1).
б) Вакуумируются одновременно газовая и жидкостная труба.

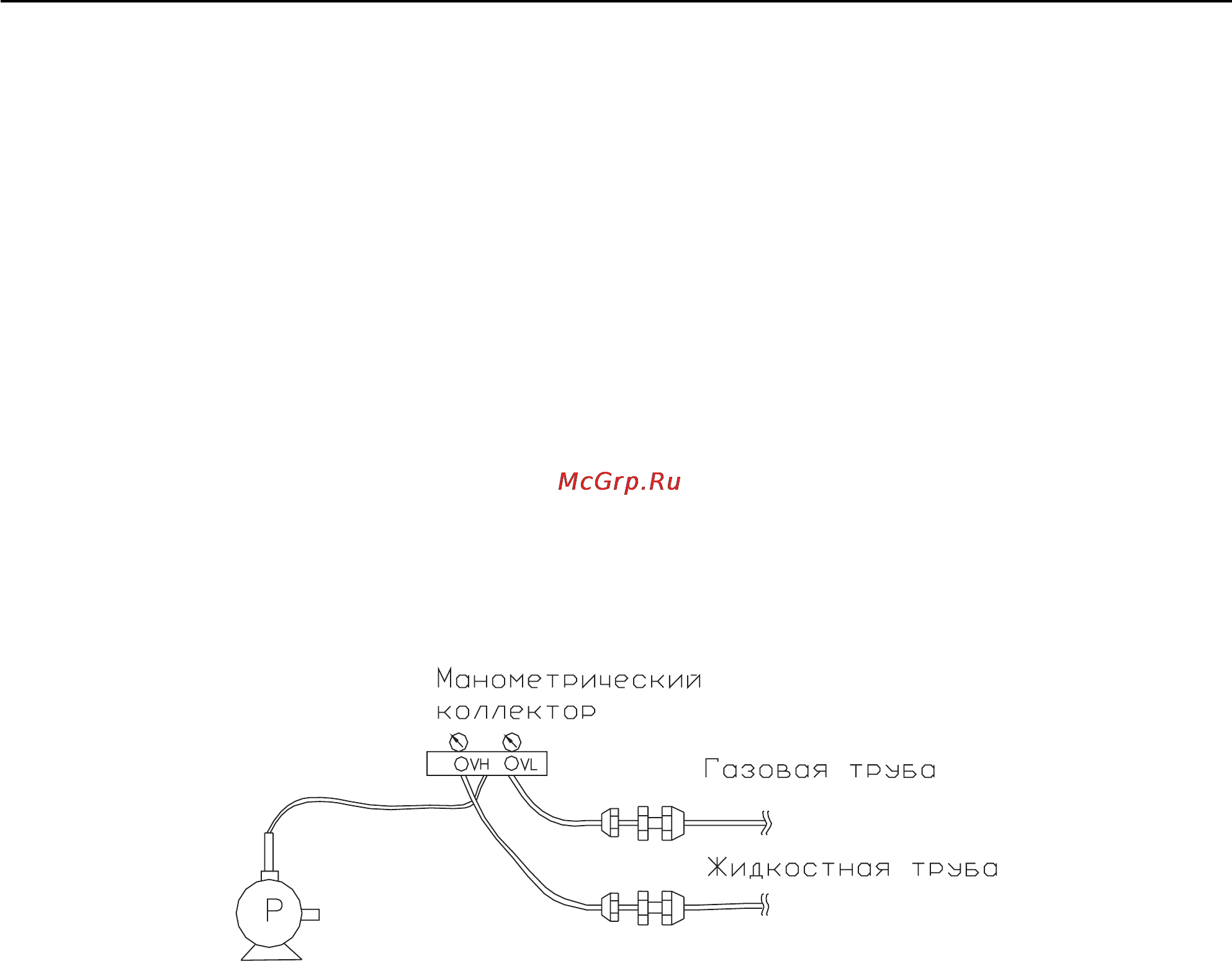

Рис. 15.1 — Вакуумирование системы
в) Поверните ручки Lo и Hi на вакуумном насосе.
г) После того как уровень вакуума достигнет значения -0,1 МПа (избыточное давле-
ние 1 кгс/см
2
), вакуумируйте систему еще в течение 0,5–1,0 часа, затем переведите руч-
ки канала высокого давления Vh и канала низкого давления Vl в выключенное положе-
ние для и остановите вакуумный насос.
д) Подключите трубу, соединенную с вакуумным насосом, к резервуару с фреоном.
Заправьте трубопроводную систему фреоном, когда давление достигнет 0,0 кгс/см
2
, по-
сле чего переведите ручку канала низкого давления Vl в выключенное положение.
е) Подключите трубу, соединенную с резервуаром фреона, к вакуумному насосу, от-
кройте вакуумный насос, переведите ручку высокого давления Vh во включенное поло-
жение, провакуумирование канал высокого давления в течение 30 минут, переведите
ручку низкого давления Vl во включенное положение, произведите вакуумирование ка-
нал низкого давления до тех пор, пока вакуумное давление не составит -0,1 МПа (-1 кгс/
см
2
).
ж) Вакуумируйте систему до давления не ниже -0,1 МПа. Затем выключите вакуум-
ный насос, через час проверьте давление в системе. Если вакуумное давление измени-
лось, это означает наличие источника утечки. Отыщите источник утечки и устраните
его.
После вакуумирования приступайте к дозаправке системы хладагентом.
15.7 Дозаправка системы хладагентом
15.7.1 В каждом наружном блоке заправлено количество фреона, которое рассчитано
на работу блоков без учета фреоновой магистрали. Поэтому после монтажа системы не-
