104
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
обходимо произвести ее дозаправку в соответствии с расчетом по таблице 5.12 настоя-
щей инструкции
15.7.2 Хладагент добавляется через сервисные порты газового и жидкостного вентиля.
15.7.3 Порядок заправки хладагента
• Подключите шланги высокого и низкого давления манометрического коллектора к
портам жидкостной и газовой трубы.
• Откройте клапан Vh, удалив воздух из трубы коллектора.
• Подсоедините шланг высокого давления коллектора к сервисному порту жидкост-
ного клапана наружного блока.

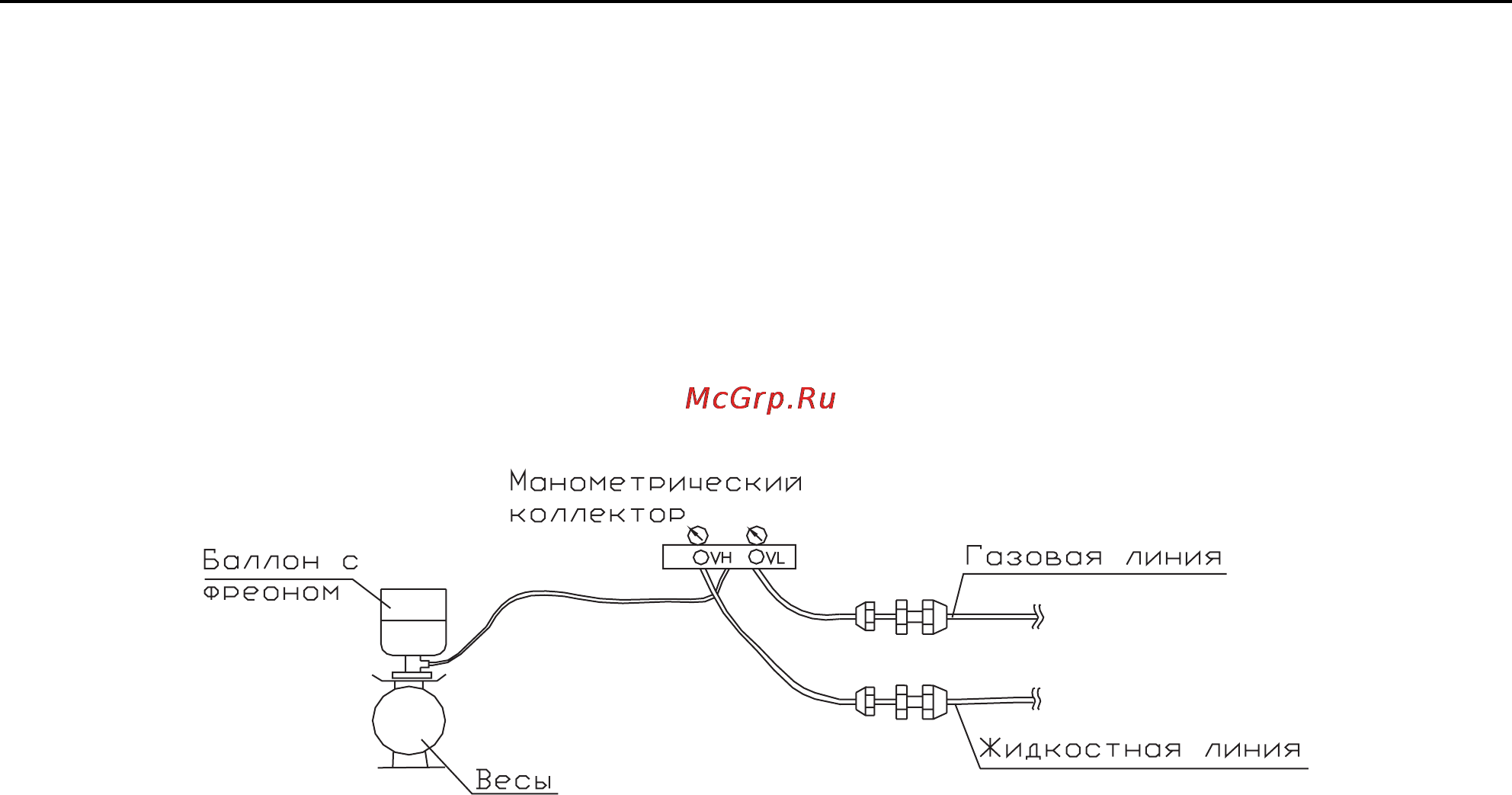

Рис. 15.6 — Дозаправка системы хладагентом
16 ПУСК, ТЕСТИРОВАНИЕ И НАСТРОЙКА СИСТЕМЫ
16.1 После проведения работ по монтажу и установке необходимо внимательно про-
верить готовность системы к работе, выполнение всех требований настоящего руковод-
ства. Затем запустить и проверить систему во всех режимах работы.
16.2 При тестировании необходимо пользоваться Руководством пользователя GMV и
Руководством пользователя центрального пульта управления ZJ7011.
16.3 При возникновении сбоев в работе пользуйтесь Руководством по диагностике и
устранению неисправностей GMVn п. 14.6 настоящего руководства.
16.4 Индикация наружного блока.
• После подачи питания на наружный блок на основной плате загорается красный
светодиодный индикатор (светодиод LED 6).
• Желтые светодиоды LED 1, LED 2, LED 3, LED 4 и зеленый светодиод LED 5 не го-
рят и не мигают.
• Красный светодиодный индикатор (светодиод LED 6) — индикатор питания — го-
рит при подаче питания, гаснет при отключении питания.
• Зеленый светодиодный индикатор (светодиод LED 5) — индикатор рабочего состо-
яния — горит во время работы и мигает в случае неисправности.
• Желтые светодиоды LED 1, LED 2, LED 3, LED 4 — индикаторы неисправности.
