69
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
Модель блока
Параметры
электропитания,
Ф/В/Гц
Номинальный
ток автоматиче-
ского выключа-
теля, A
Минимальное се-
чение жилы пи-
тающего кабеля
электропитания,
n x мм
2
Минимальное се-
чение жилы за-
земления,
n x мм
2
GMV-Pdm1350W3/Na-M
3/380-415/50
125 70 35
GMV-Pdm1405W3/Na-M 160 95 50
GMV-Pdm1458W3/Na-M 160 95 50
GMV-Pdm1512W3/Na-M 160 95 50
GMV-Pdm1600W4/Na-M 160 95 50
GMV-Pdm1650W4/Na-M 160 95 50
GMV-Pdm1700W4/Na-M 160 95 50
GMV-Pdm1750W4/Na-M 160 95 50
GMV-Pdm1800W4/Na-M 160 95 50
GMV-Pdm1854W4/Na-M 180 120 70
GMV-Pdm1908W4/Na-M 180 120 70
GMV-Pdm1962W4/Na-M 180 120 70
GMV-Pdm2016W4/Na-M 180 120 70
Внутренние блоки ~220-230В/50 6 1 1

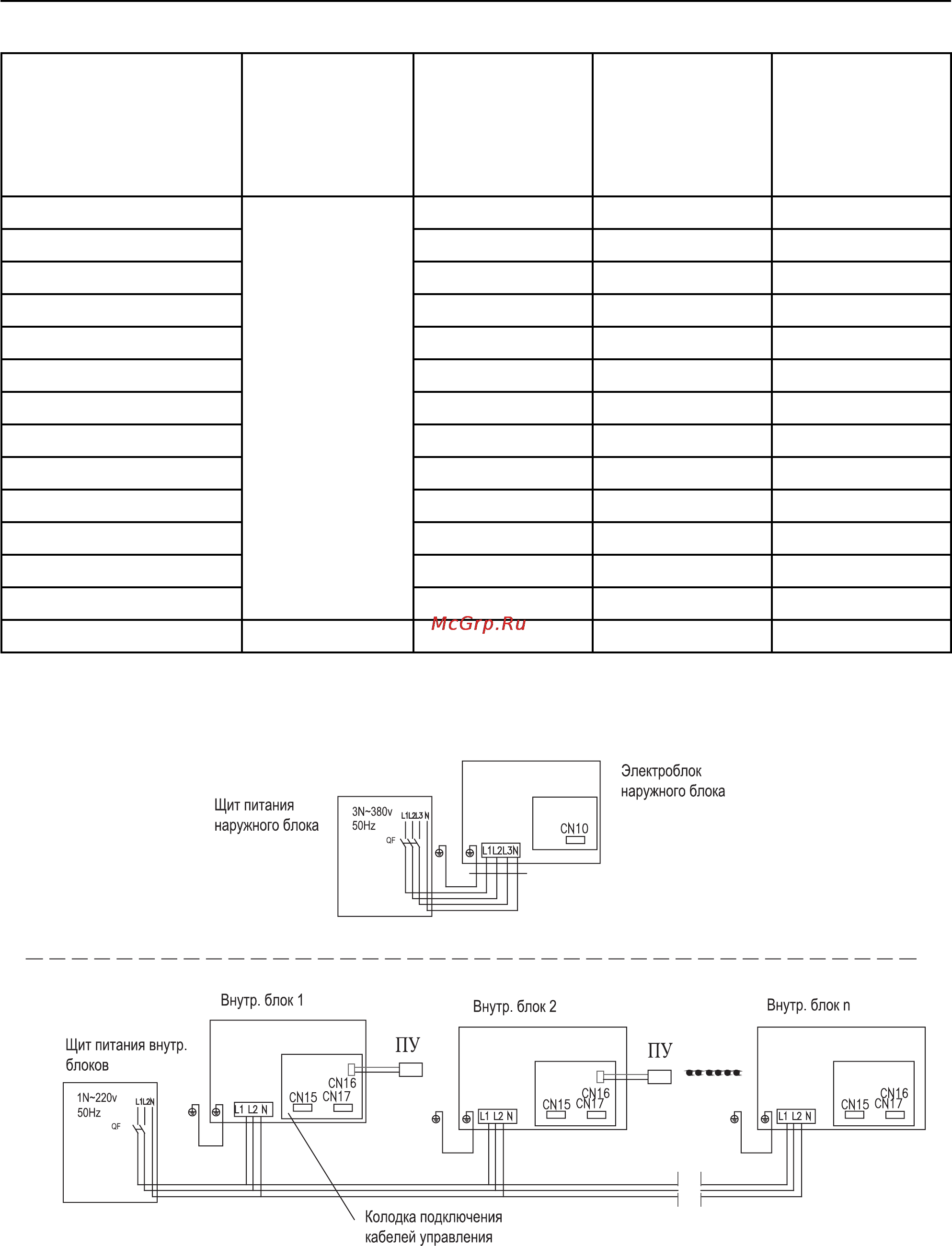

8.8 Внутренние и наружные блоки должны подключаться к разным щитам электро-
питания через отдельные автоматические выключатели (рис. 8.1).
Рис. 8.1
8.9 Через один автоматический выключатель к сети подключается группа внутрен-
них блоков.
8.10 При трехфазном электропитании внутренних блоков подключение возможно
двумя способами:
Продолжение таблицы 8.1
