70
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

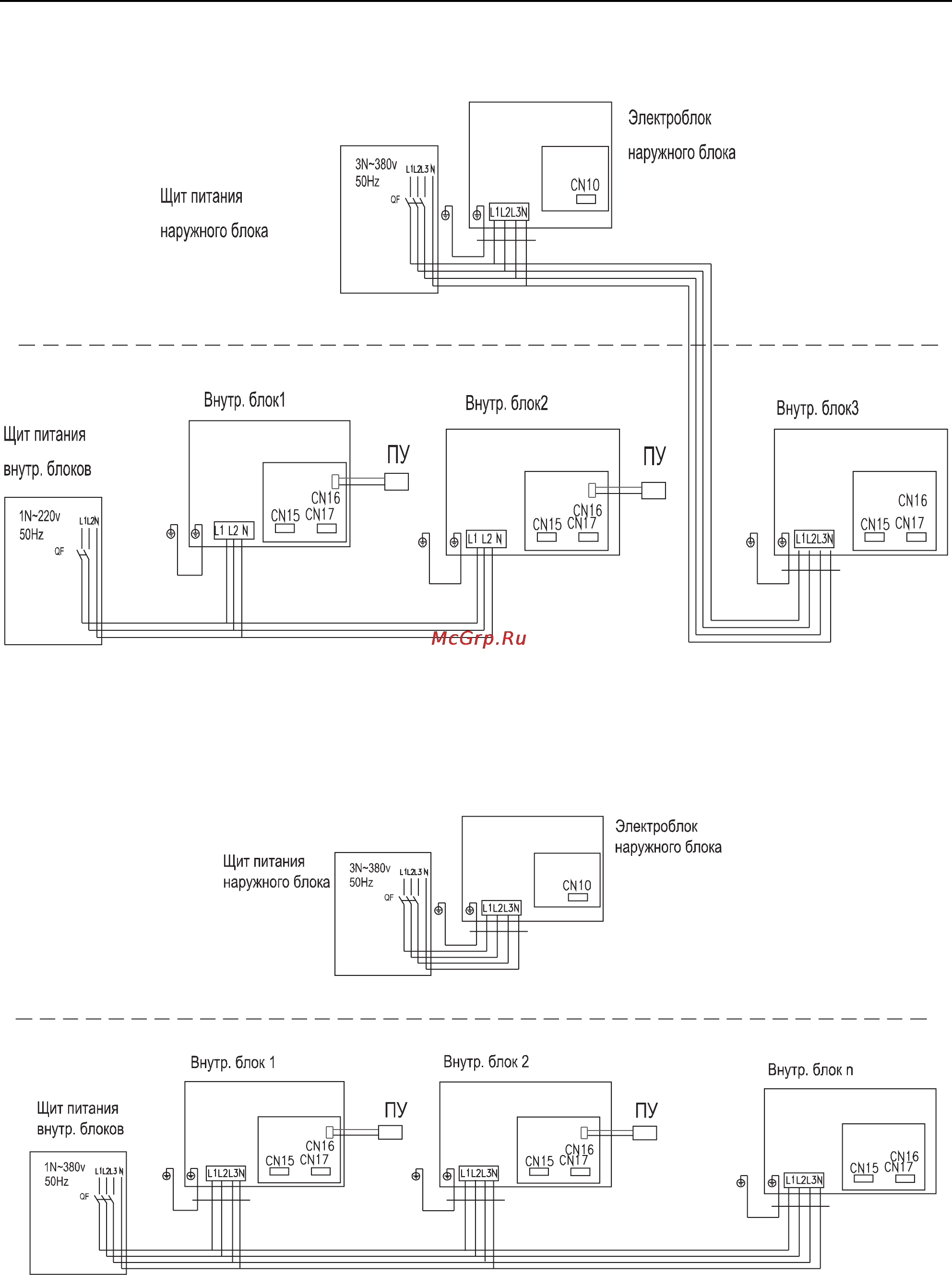

8.10.1 Первый — подключение наружного блока и одного из внутренних к одному щит-
ку электропитания (см. рис. 8.2).
Рис. 8.2
8.10.2 Второй — подключение наружного блока и всех внутренних к разным щиткам
электропитания (см. рис. 8.3).
Рис. 8.3
