72
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

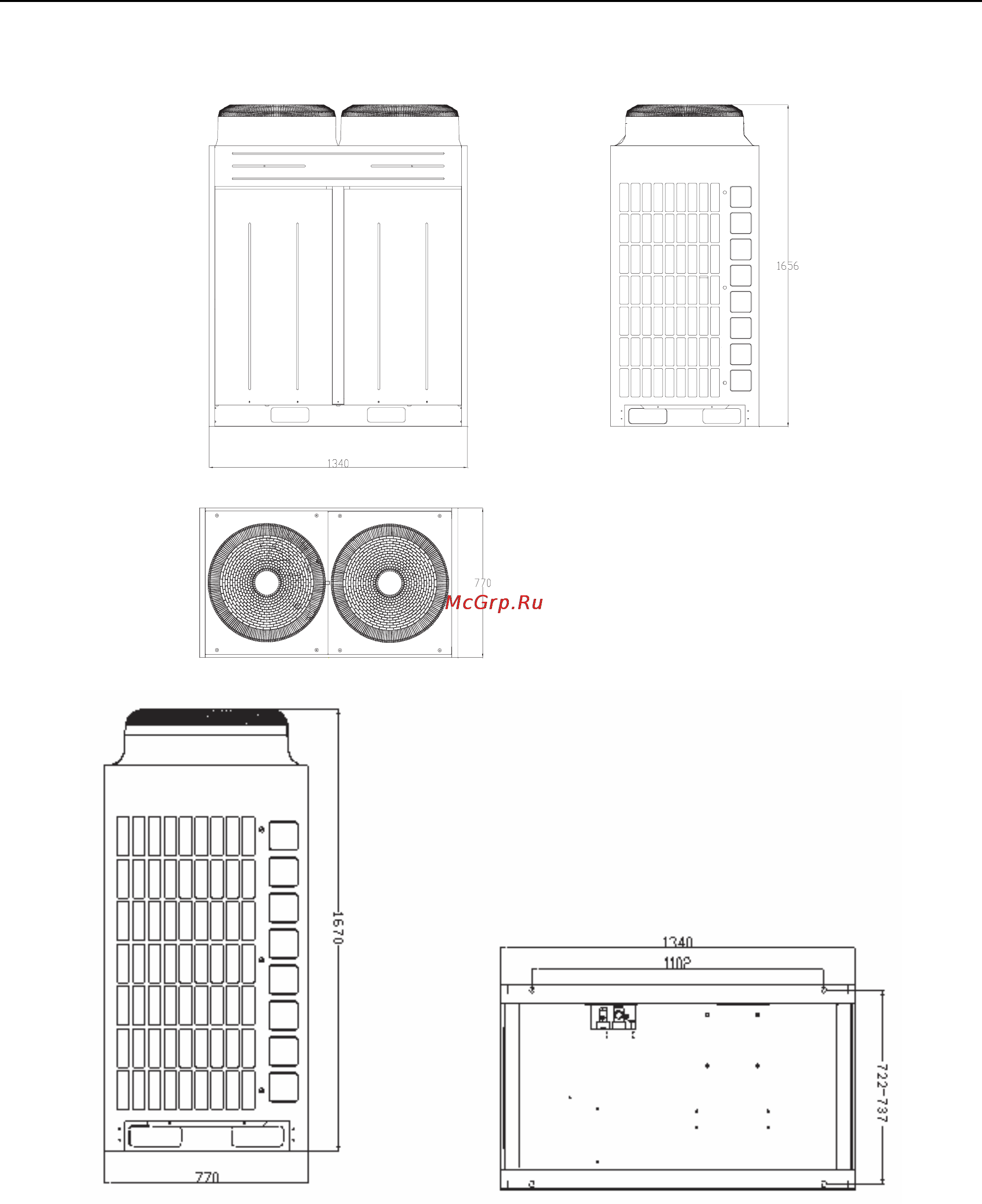

9.1.2 Габаритные и установочные размеры наружных блоков моделей GMV-Pdm335W/
Na-M, GMV-Pdm400W/Na-M, GMV-Pdm450W/Na-M, GMV-Pdm504W/Na-M (рис. 9.2).
Рис. 9.2
9.2 Габаритные и установочные размеры внутренних блоков
9.2.1 Габаритные и установочные размеры внутренних блоков настенного типа (рис.
9.3 и табл. 9.1).
