73
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

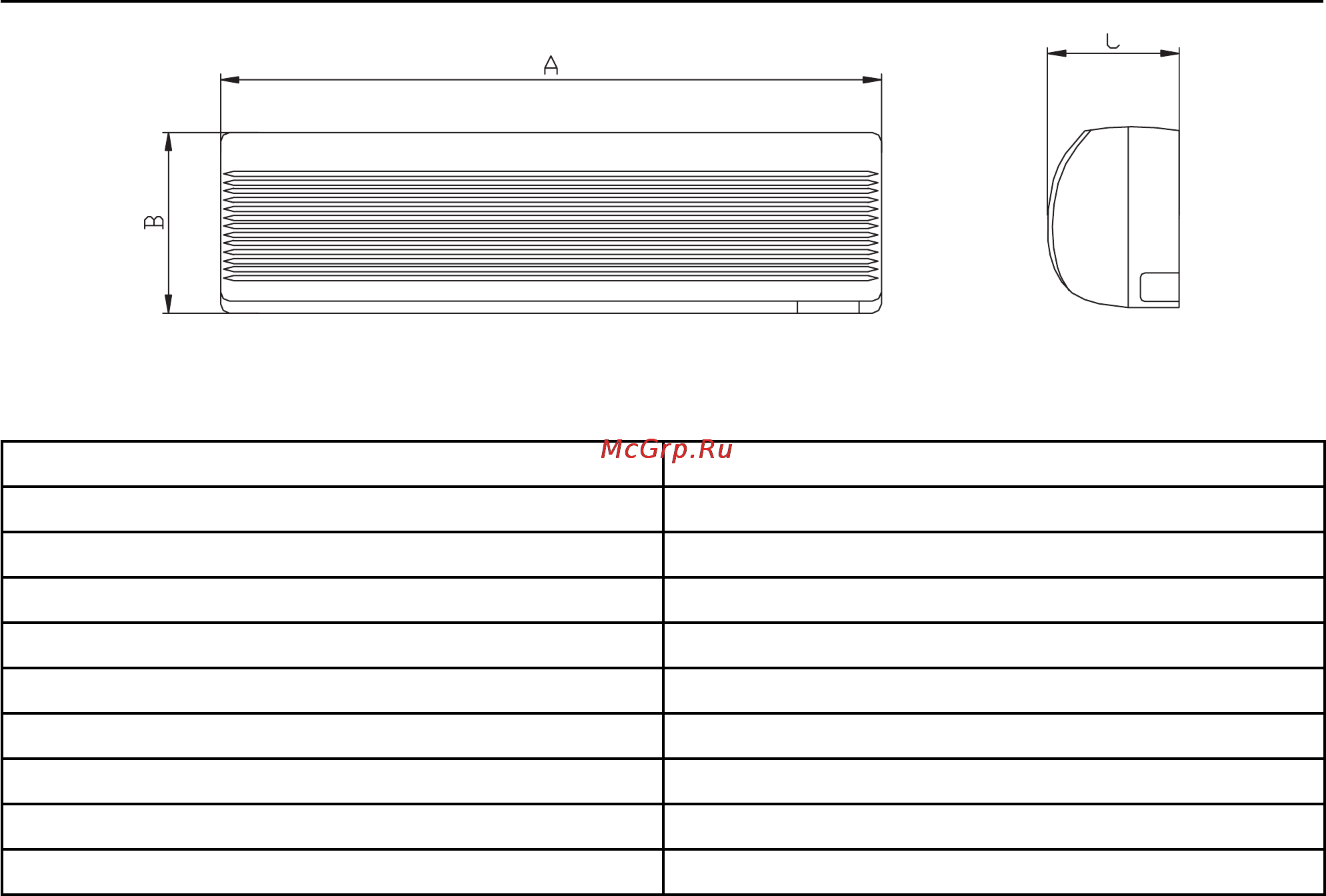

Рис. 9.3
Таблица 9.1
Модель блока Размеры (AxСxB)
GMV-R22G/NaG-K 843x180x275
GMV-R28G/NaG-K 843x180x275
GMV-R36G/NaG-K 940x200x298
GMV-R45G/NaG-K 940x200x298
GMV-R50G/NaG-K 940x200x298
GMV-R56G/NaG-K 1008x221x319
GMV-R63G/NaG-K 1008x221x319
GMV-R71G/NaG-K 1008x221x319
GMV-R80G/Na-K 1178x227x326
