74
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

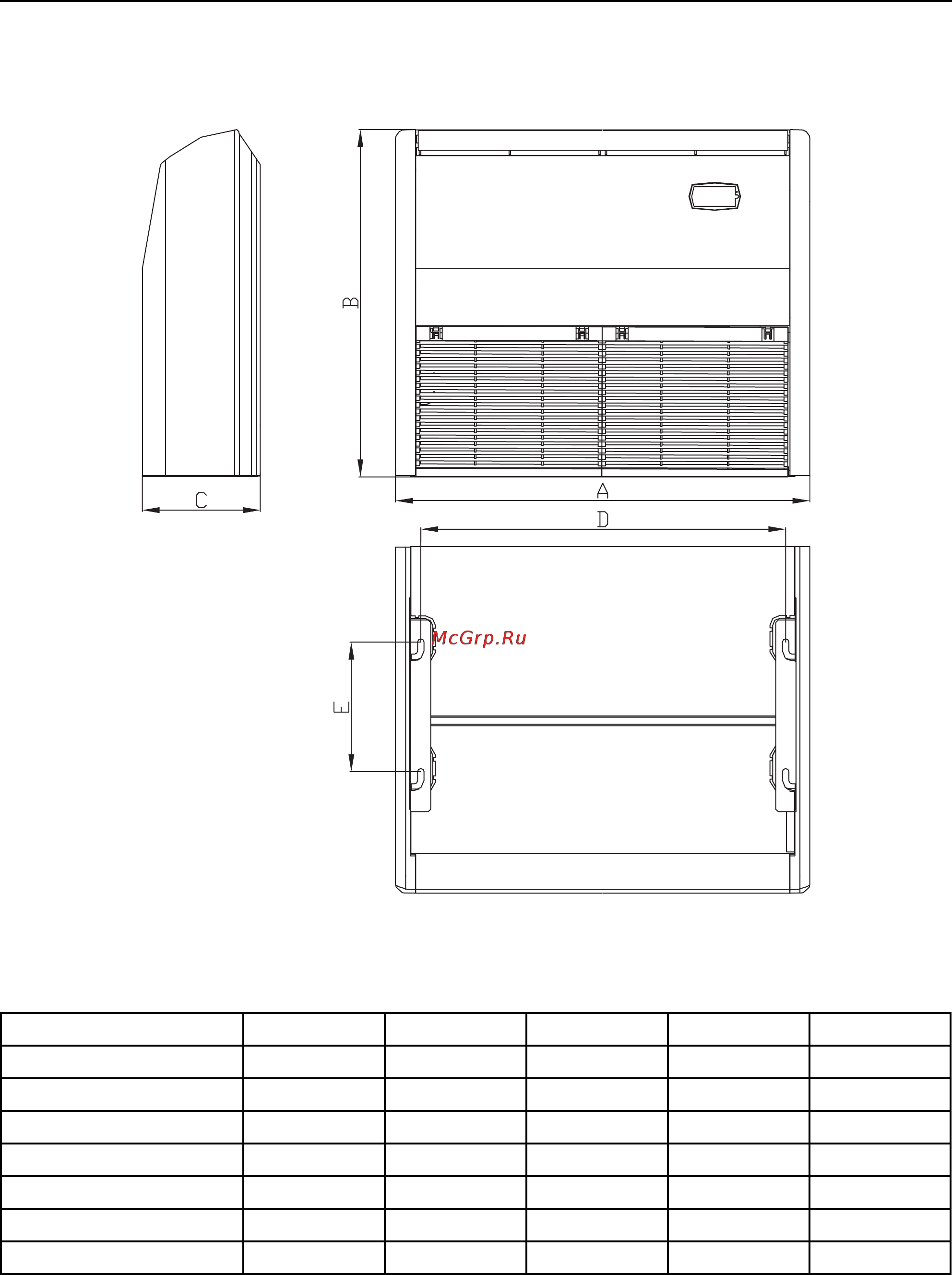

9.2.2 Габаритные и установочные размеры внутренних блоков напольно-потолочного
типа (рис. 9.4, табл. 9.2).
Рис. 9.4
Таблица 9.2
Модель блока A B C D E
GMV-R28Zd/NaB-K 840 695 238 745 260
GMV-R36Zd/NaB-K 840 695 238 745 260
GMV-R50Zd/NaB-K 840 695 238 745 260
GMV-R71Zd/NaB-K 1300 600 188 1220 260
GMV-R90Zd/NaB-K 1590 695 238 1500 260
GMV-R112Zd/NaB-K 1590 695 238 1500 260
GMV-R125Zd/NaB-K 1590 695 238 1500 260
