81
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

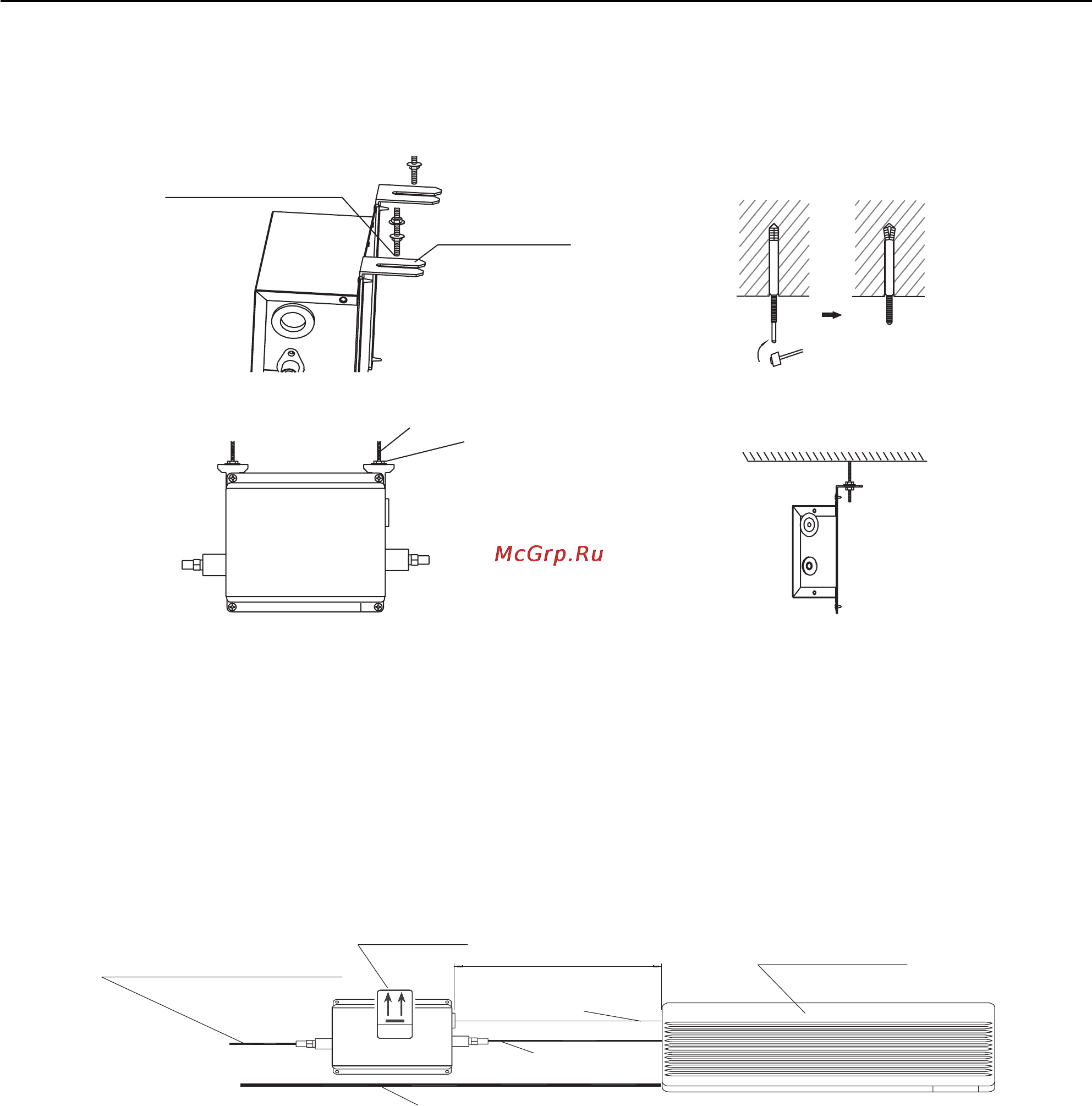

10.2.13.2 Для установки на потолке необходимо предварительно просверлить отвер-
стия в потолке, вставить втулки и закрепить при помощи шпилек (М8) и установочных
кронштейнов (рис. 10.10).
Установочный болт
Корпус
блока
Болт
Гайка
Потолок
Установочный
кронштейн
Рис. 10.10
10.2.14 Порядок подключения ТРВ.
10.2.14.1 Блок ТРВ монтируется на жидкостную трубу. Расстояние от ТРВ до блока не
более 1,5 м.
К одному из штуцеров ТРВ подключается конец жидкостной трубы со стороны на-
ружного блока, к другому конец трубы со стороны внутреннего блока (рис. 10.11).
Газовая труба
Внутренний блок
Жидкостная труба
со стороны наружного блока
Жидкостная труба со
стороны внутреннего блока
Кабель подключения к
плате внутреннего блока
Блок ЭТРВ
не более 1,5 м
Рис. 10.11
10.2.15 Совместите гайки со штуцерами с одной и другой стороны клапана и при помо-
щи гаечных ключей надежно затяните их.
Внимание ! При подключении будьте осторожны, не повредите соединительную труб-
ку, не допускайте заломов, элипсности в сечении трубки и трещин.
10.2.8.2 Подключите электрический разъем блока ТРВ к плате внутреннего блока.
10.3 Размещение и монтаж внутренних блоков напольно-потолочного типа
10.3.1 Блоки напольно-потолочного типа должны устанавливаться в соответствии с
требованиями раздела 2 настоящего руководства и таблицы установочных размеров п.
9.2.2.
10.3.2 Предусмотрены два варианта установки внутреннего блока напольный и пото-
лочный
10.3.3 По специальному трафарету, который входит в комплект поставки, сделайте
разметку для крепежных винтов на стене или потолке.
