82
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
10.3.4 Для установки блока применяйте аксессуары, которые входят в комплект по-
ставки или аналогичные.
10.3.5 Снимите решетку выходящего воздуха, боковою панель и подвеску. Для снятия
решетки нажмите на кнопку фиксации решетки и удалите решетку из блока.
10.3.6 Снимите боковую панель, предварительно открутив винты.

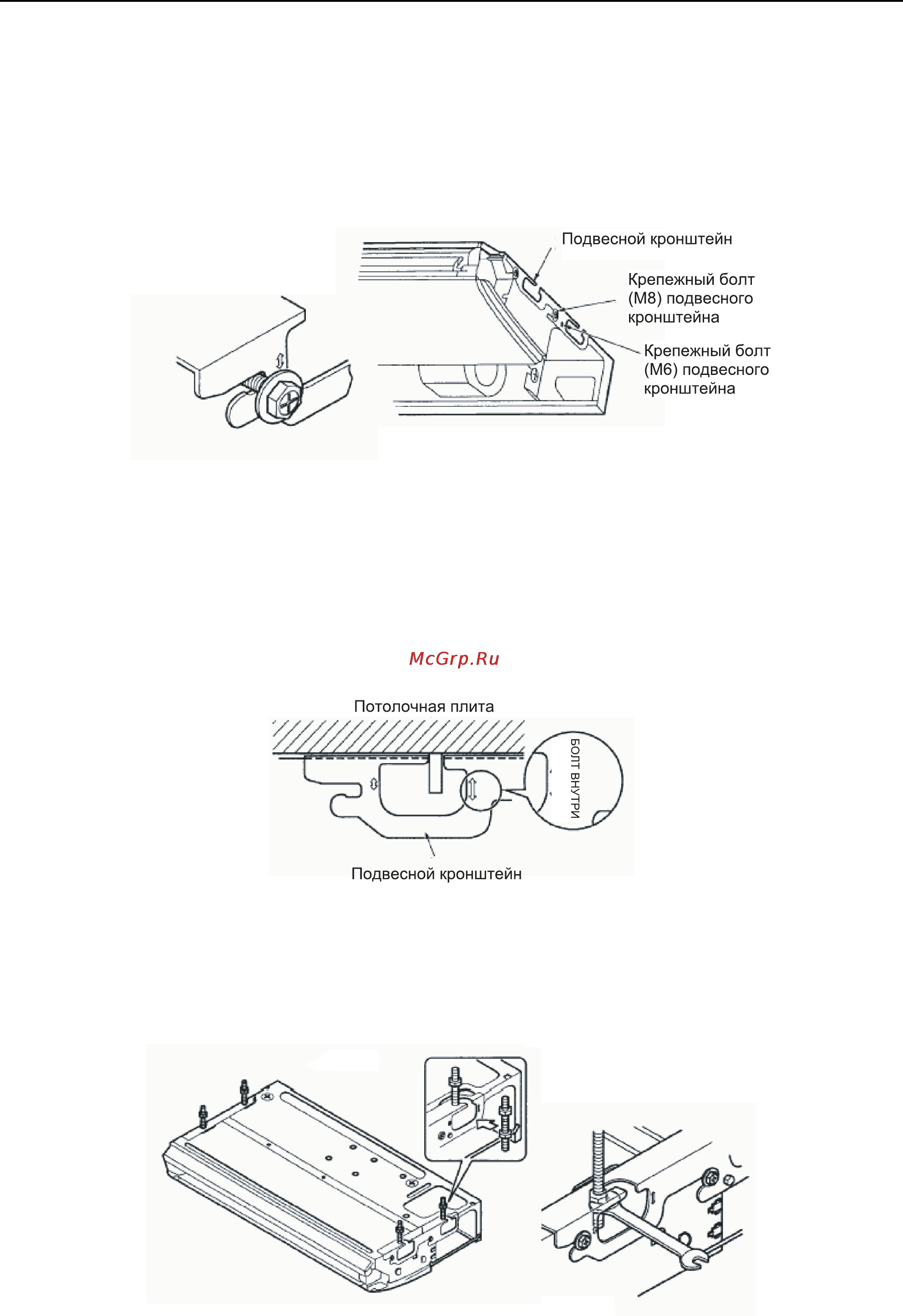

10.3.7 Для установки блока на стену необходимо приподнять его и повесить на устано-
вочный болт в соответствии с рис. 10.12.
Рис. 10.12
10.3.8 Затяните установочные болты. После чего установите и зафиксируйте боковые
панели, а также крышку передней панели.
10.3.9 Для установки блока на потолок необходимо в соответствии с разметкой устано-
вить анкерные болты в потолке, затем поднять блок и повесить его в соответствии с ри-
сунками 10.12 и 10.13 на кронштейн.
Рис. 10.13
10.3.10 Отрегулируйте положение блока поворотом гайки при помощи гаечного клю-
ча (рис. 10.14).
Рис. 10.14
