ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
10.4 Размещение и монтаж внутренних блоков кассетного типа.
10.4.1 Блоки кассетного типа должны устанавливаться в соответствии с требованиями
раздела 2 настоящего руководства и таблиц установочных размеров п. 9.2.3.
10.4.2 Допустимые расстояния от блока до стен и потолка в соответствии с рисунком
10.15.

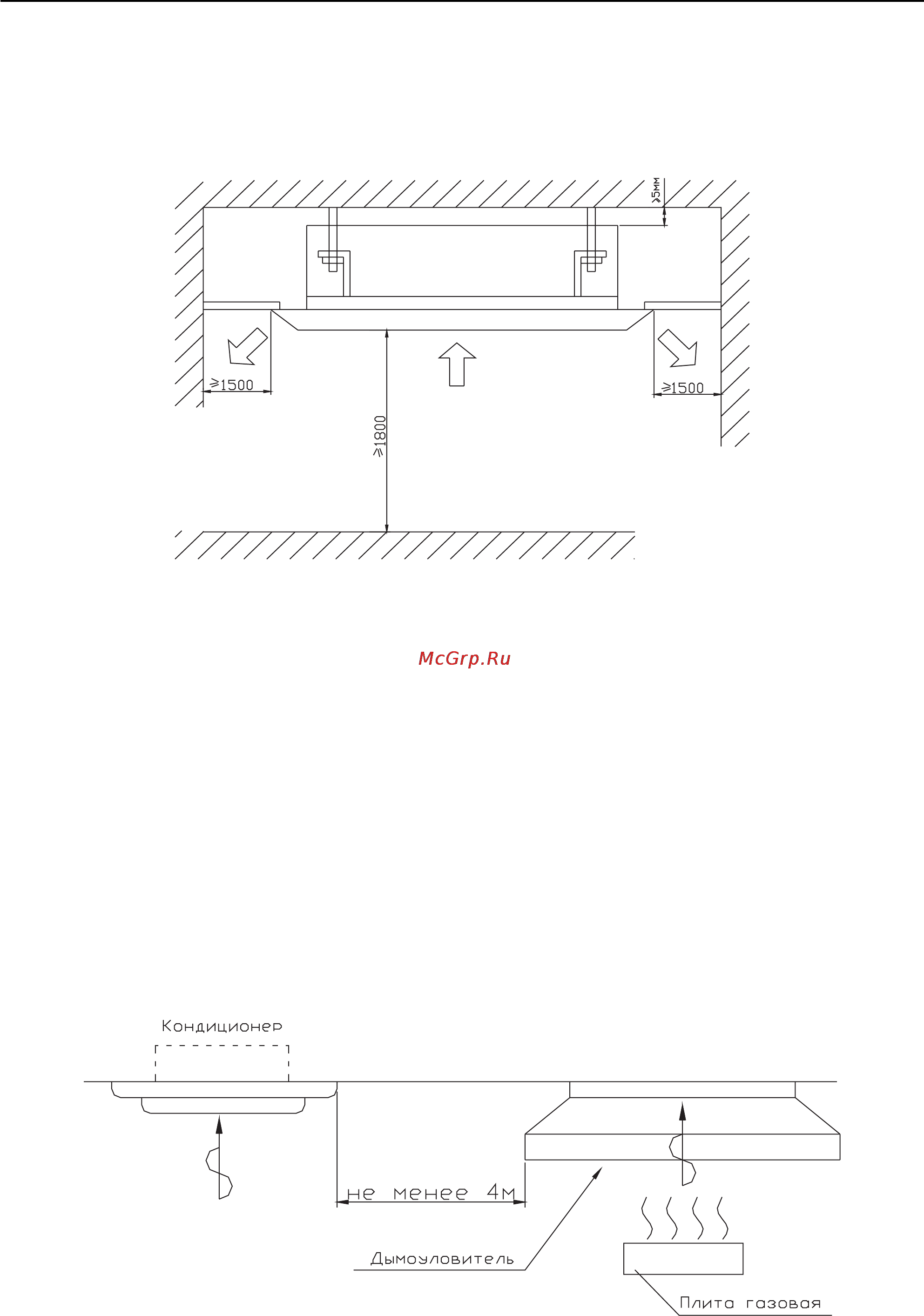

Рис. 10.15 — Размещение блока кассетного типа
10.4.3 Воздухозаборное и воздуховыпускное отверстия блока не должны загромож-
даться, обеспечивая свободный проход воздуха.
10.4.4 Расстояние между панелью блока и полом должно быть не менее 1800 мм. Место
размещения должно обеспечивать возможность технического обслуживания.
10.4.5 Основание, куда устанавливается подвесной блок должно быть достаточно проч-
ным и выдерживать четырехкратный вес блока, не создавая шума и вибраций при ра-
боте.
10.4.6 Блок должен быть установлен при помощи строительного уровнемера строго го-
ризонтально.
10.4.7 Выбранное место, должно быть удобным для прокладки межблочных соедине-
ний и дренажной трубки.
10.4.8 Не размещайте блок кондиционера в задымленных местах, а также местах с по-
вышенным содержанием пыли, масляных паров.
Рис. 10.16 — Требования по размещению кассетного блока
