84
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
10.4.9 Установочные размеры блока.
10.4.9.1 Установочные и габаритные размеры 4-х струйного кассетного блока в соот-
ветствии с рисунком 10.17.

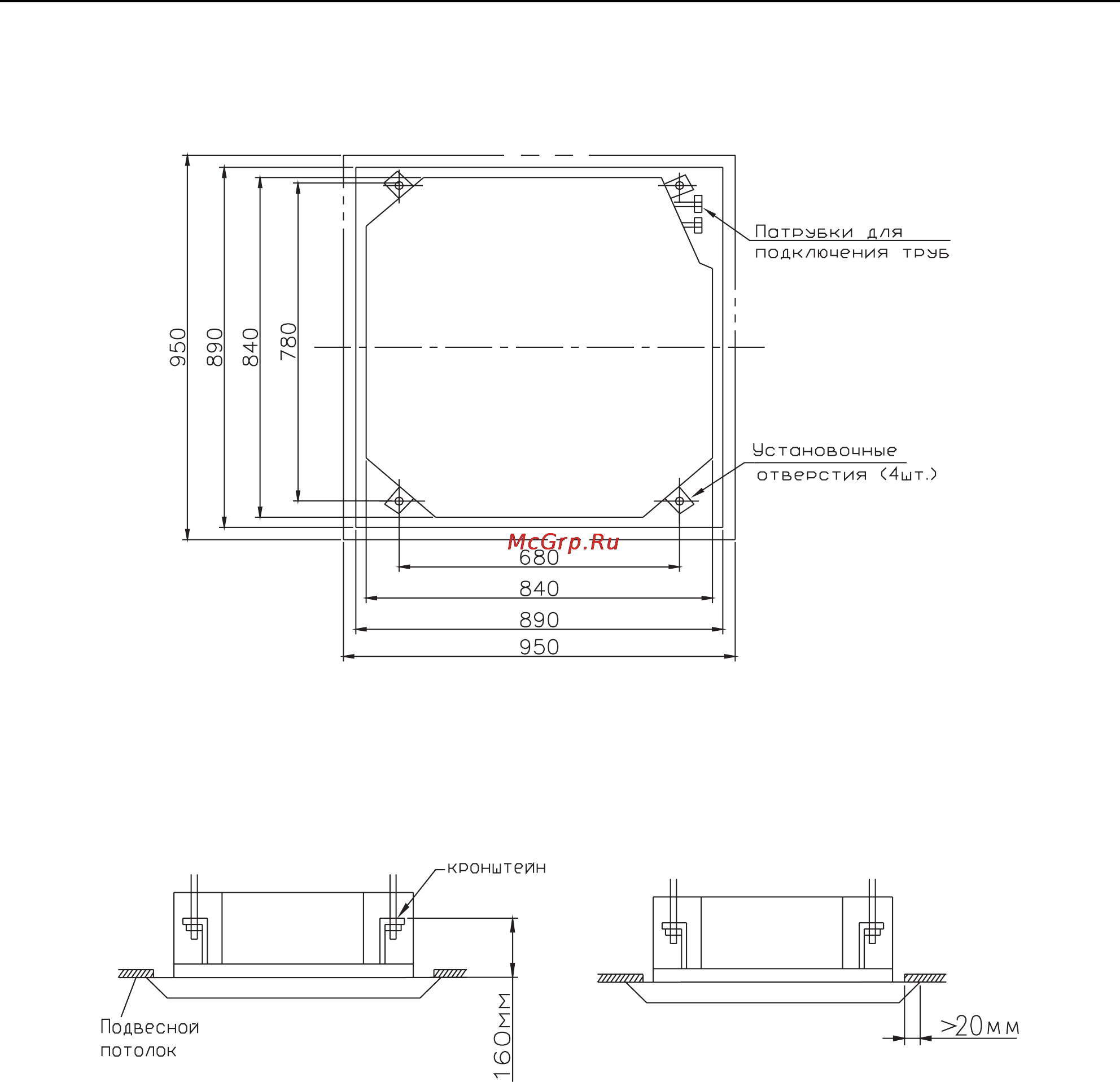

Рис. 10.17— Установочные и габаритные размеры блока
10.4.9.2 Размеры потолочного отверстия под блок 890х890 мм.
10.4.10 Расположение внутреннего блока кассетного типа относительно потолка пока-
зано на рисунке 10.18.
Рис. 10.18 — Расположение блока относительно потолка
10.4.11 Порядок установки блока (см. рис. 10.19).
а) Выберите место установки в соответствии с требованиями по размещению настоя-
щей инструкции и нормативных документов.
б) Прикрепите установочные уголки к блоку при помощи винтов.
в) Наложите шаблон на блок и сделайте отметки в местах расположения крепежных
отверстий
г) Используя шаблон, сделайте разметку на потолке для сверления отверстий под
кронштейны.
д) Просверлите отверстия и установите кронштейны, навернув на них гайки.
е) Поддерживая блок, установите и зафиксируйте специальными фиксирующими
пластинами и заверните гайки на кронштейнах
ж) При помощи уровнемера отрегулируйте гайками на кронштейнах положение бло-
ка в горизонтальной плоскости.
