85
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

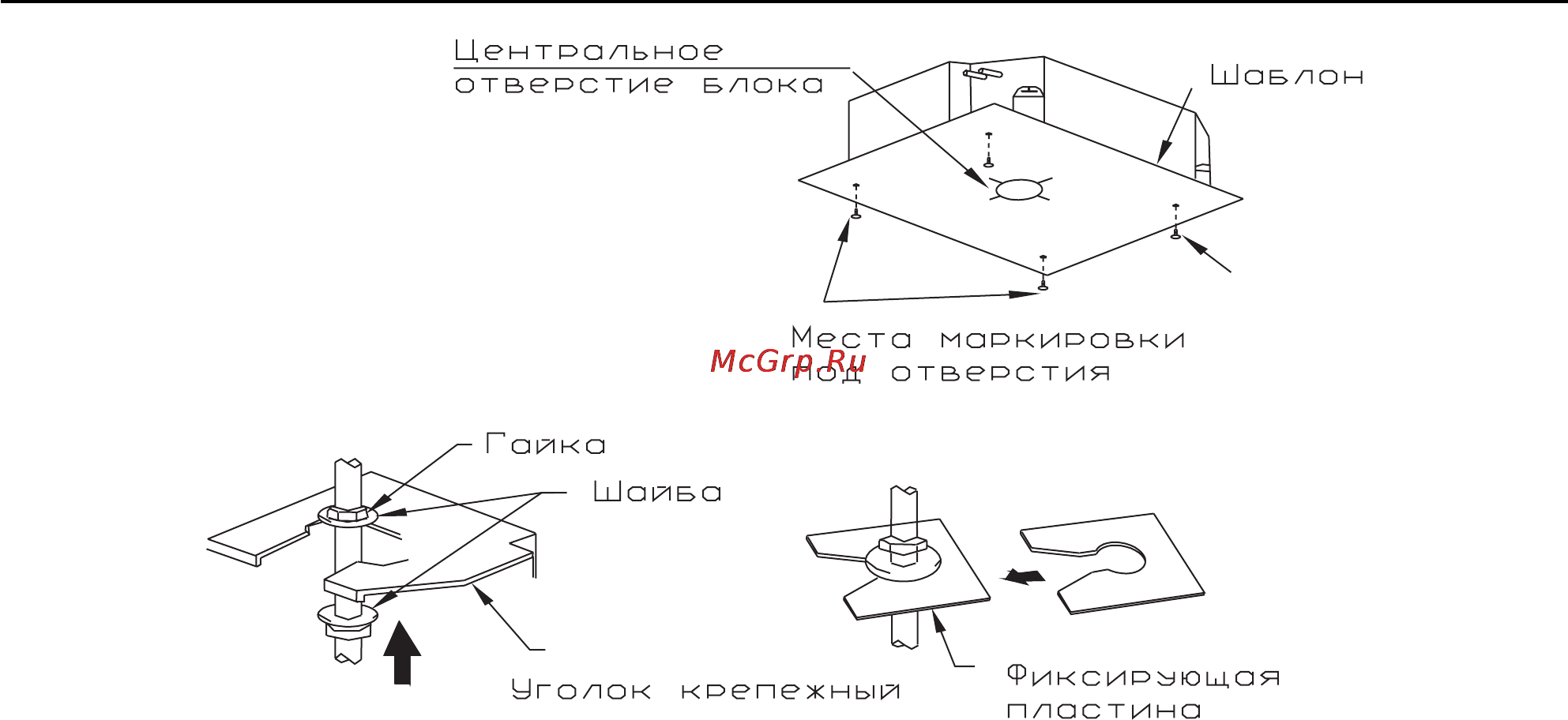

Рис. 10.19 — Нанесение разметки на шаблоне и фиксация блока при установке
10.4.11.1 Установка панели
• Установите панель на корпус внутреннего блока, при этом электродвигатель по-
воротных жалюзи должен быть напротив отводов соединительного межблочного трубо-
провода внутреннего блока (см. рисунок 10.20).
• Зацепите две защелки панели, расположенные на противоположной стороне от
электродвигателя поворота жалюзи.
• Затем зацепите остальные две защелки на скобах по бокам внутреннего блока. При
установке панели следите за тем, чтобы провод электродвигателя жалюзи не был при-
жат .
• Заверните 4 винта с шестигранной головкой под защелками примерно на 15 мм (па-
нель должна подняться).
• Отрегулируйте панель, повернув ее в направлении, указанном стрелкой (см. рису-
нок ниже), так чтобы регулировочная пластина нормально соединилась с потолком.
• Затягивайте винты до тех пор, пока толщина уплотнительного материала между
панелью и внутренним блоком не уменьшится до 5–8 мм (рис. 10.20).
