92
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
• После установки фланец и воздуховод необходимо теплоизолировать.
• Если боковой воздуховод используется для приточного свежего воздуха, то в него
необходимо установить воздушный фильтр.

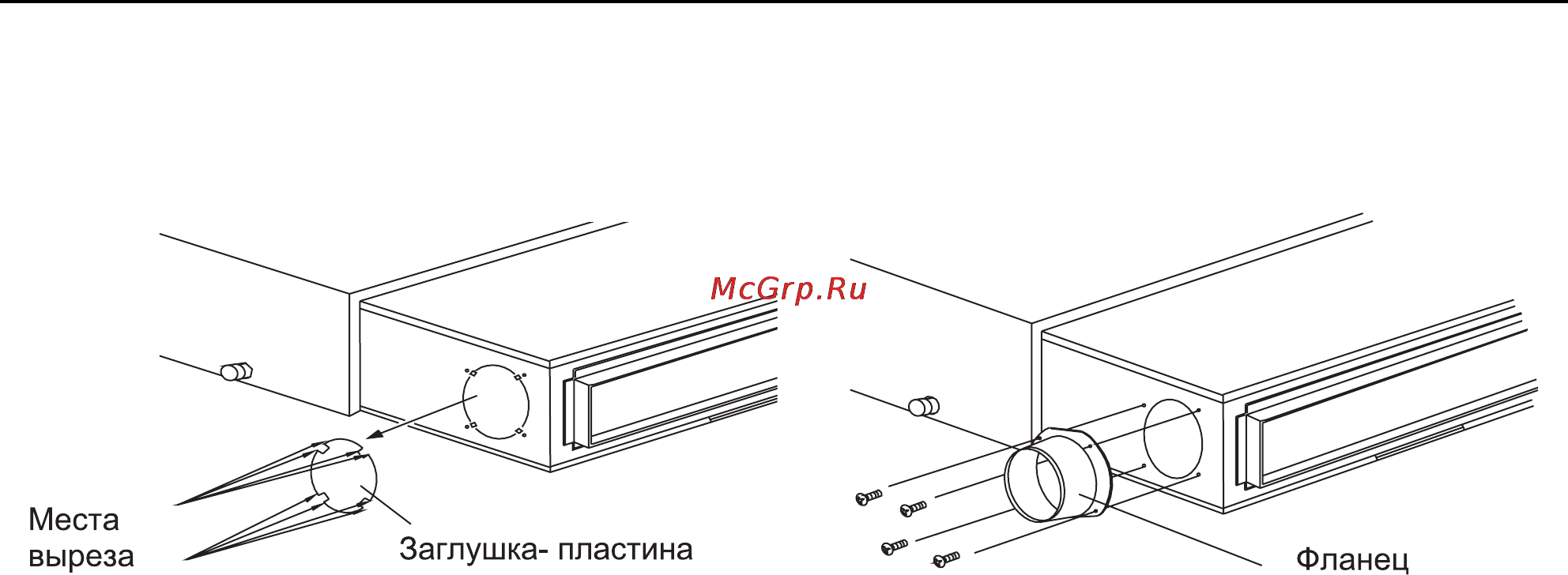

Рис. 10.33 — Установка фланца круглого воздуховода
• 10.5.10 Общие требования к установке воздуховодов
• Установка и монтаж воздуховодов должен проводиться в соответствии с норматив-
ными документами (СНиП, ГОСТ).
• С целью предотвращения потери тепла и образования конденсата все воздухопро-
водные трубы должны быть герметичны и надежно теплоизолированы.
• Места стыковых соединений теплоизолирующих труб при установке должны скле-
иваться.
• Каждая воздуховодная труба должна надежно крепиться стальным кронштейном.
• Вздухозаборная решетка всасывающей трубы должен располагаться на потолке на
расстоянии не менее 150 мм от стены.
• Конструкция воздуховодов должна обеспечивать снижение шума и обладать доста-
точной амортизирующей способностью.
• Для сервисного обслуживания и проверки необходимо предусмотреть люковое от-
верстие напротив электрического блока размером не менее 500 х 500 мм.
