93
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
11 ТРЕБОВАНИЯ ПРИ МОНТАЖЕ ГИДРАВЛИЧЕСКОЙ ТРАССЫ
11.1 Общие требования
11.1.1 Медные трубы должны транспортироваться и храниться в упакованном виде в
герметичной полиэтиленовой упаковке и не должны подвергаться механическим воз-
действиям. Внутренняя поверхность труб должна быть очищена от загрязнений, пыли
и влаги
11.1.2 Диаметр труб для фреоновой трассы в соответствии с требованиями таблицы 5.8
раздела 5 настоящего руководства.
11.1.3 Жидкостная труба магистрали наружного блока работающего на холод/тепло
должна подключаться к наружному блоку через двусторонний (реверсивный) фильтр-
осушитель.
11.1.4 Медные трубы фреоновой магистрали подключаются к наружным блокам пай-
кой или развальцовкой.
11.1.5 Если между наружным блоком и внутренними имеется перепад по высоте, то
необходимо на вертикальном участке газовой трубы через каждые 6 м устанавливать
маслоподъемные петли.
11.2 Пайка труб фреоновой трассы
Внимание! Для того чтобы исключить окисление паяных швов, пайку труб маги-
страли производить в сухом азоте.
• При подсоединении большого количества наружных блоков во избежание путани-
цы между блоками на трубах необходимо сделать маркировку.
• Места соединений перед пайкой должны быть тщательно очищены и обезжирены.
11.2.1 Монтаж медных труб
• Пайка труб должна проводиться обученным квалифицированным специалистом
газовой горелкой с использованием смеси газов пропан-бутан-кислород, пропан-бутан-
воздух.
• Поверхность труб в местах пайки должна быть ровной, не деформированной, очи-
щенной от пыли и грязи.

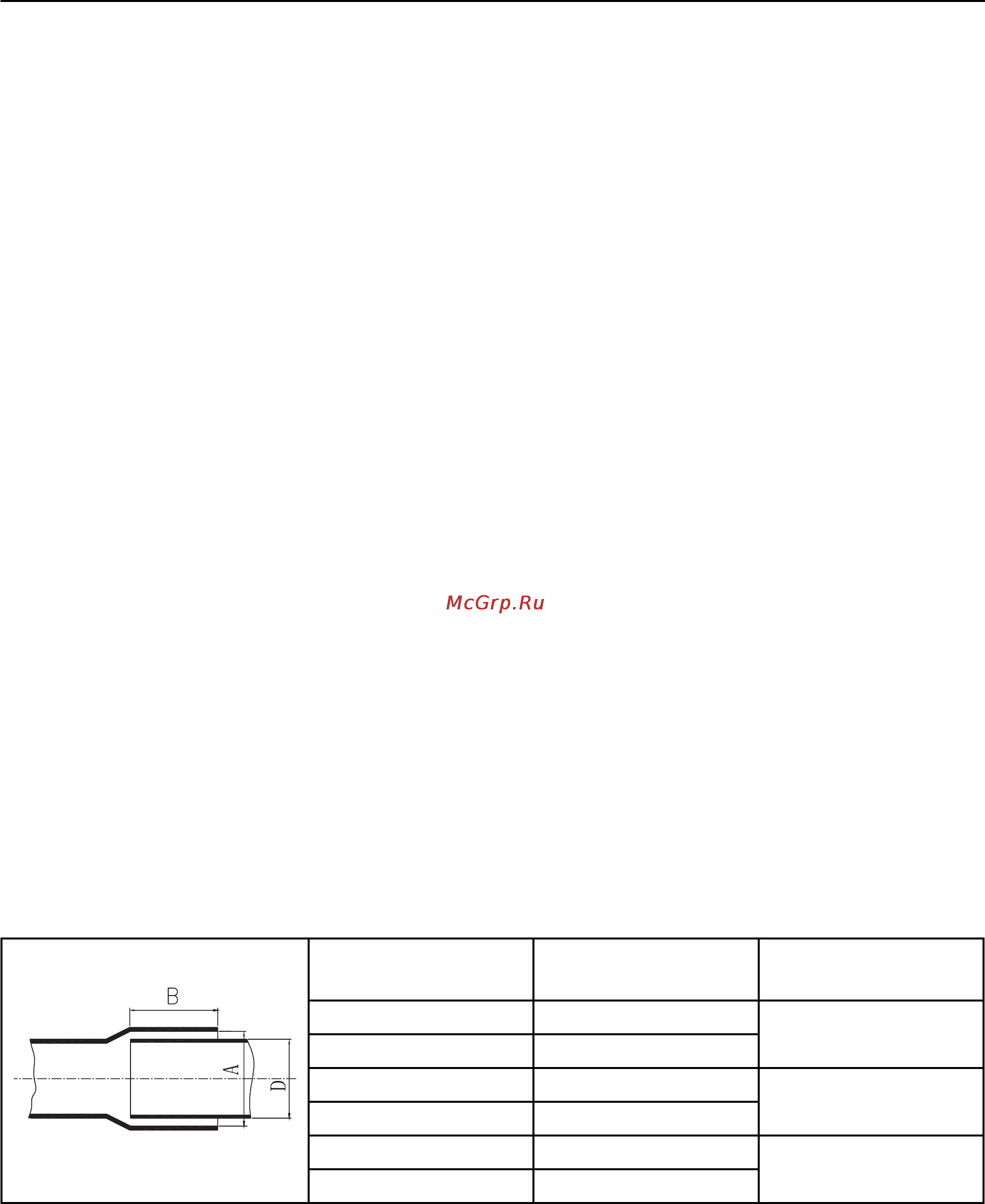

• Зазор между трубами и глубина установки одной трубы в другой должны соответ-
ствовать параметрам таблицы 11.1.
Таблица 11.1
Внешний диаметр
трубы, D
Минимальная длина
сопряжения В, мм
Допустимый зазор
между трубами, мм
1/4” 6
0,05–0,21
3/8”; 1/2” 7
5/8” 8
0,05–0,27
3/4”; 7/8”; 1” 10
1 1/8”; 11/4” 12
0,05–0,35
≥ 1 3/8” 14
11.2.3 Подача азота при пайке
• Баллон с сухим азаотом подключается к фреоной магистрали через регулятор рас-
хода газа.
• Давление азота в трубах должно составлять 0,05–0,3 МПа; объемный расход азота
4–6 л/мин (газовый поток ощущается прикосновением руки).
• После завершения процесса пайки подачу азота необходимо еще производить в те-
чение 10 сек. пока температура сварного шва будет не более 38 °С.
Внимание! Убедитесь в прохождении азота до места паяного соединения.
