ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
• При непрерывной подачи азота необходимо обеспечить отверстие для выхода газо-
вой смеси (рис. 11.1).

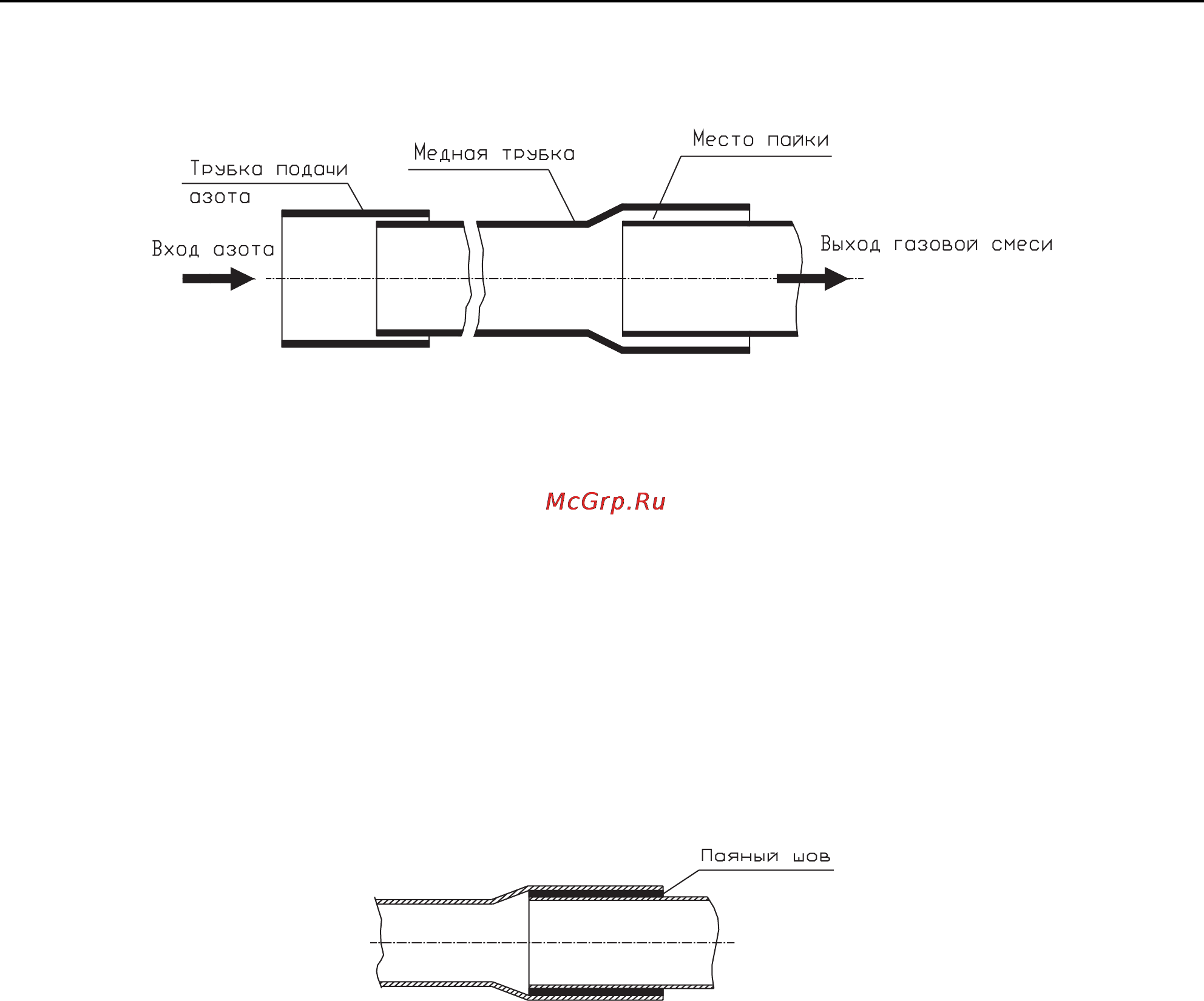

Рис. 11.1 — Подача азота к месту пайки
При выполнении пайки соблюдайте правила пожарной безопасности.
• Вся площадь паяного шва должна прогреваться горелкой равномерно.
• Сначала необходимо нагреть трубу, которая вставляется внутрь, затем вставь-
те трубу, и, поворачивая ее, добейтесь плотного контакта, после чего нагрейте соедине-
ние до температуры пайки (труба становится светло-красной); одновременно с нагревом
должен добавляться припой.
• При подключении труб магистрали к наружному блоку необходимо применять при-
пой с содержанием серебра не менее 50%.
11.2.4 Требования к качеству паяного шва Поверхность паяного шва должна быть ров-
ной. На поверхности шва не должно быть прожогов, трещин, неровностей, включений
Рис. 11.2 — Паяный шов в разрезе
11.3 Резьбовое подключение труб
11.3.1 При резьбовом-гаечном соединении концы трубок необходимо развальцевать
11.3.2 Для развальцовки необходимо использовать специальный инструмент.
11.3.3 Порядок обработки раструбного отверстия
11.3.3.1 Отрежьте трубу с помощью трубореза. Трубки нельзя резать ножовкой по ме-
таллу, т.к. остаются неровности, шероховатости, а также невозможно точно выдержать
прямой угол.
• Держите лезвие трубореза таким образом, чтобы труба отрезалась под прямым
углом.
• Торцы трубок перед развальцовкой должны быть ровные без заусенцев. Заусенцы
необходимо удалить при помощи специального инструмента — шабровки (римера).
• Чтобы исключить попадание медной стружки внутрь трубы при резке или удале-
нии заусенцев трубное отверстие должно быть направлено вниз.
• Царапины на внутренней поверхности раструба при развальцовке не допускаются.
• Для очистки внутренней поверхности трубы слегка ударьте по концу трубы отверт-
кой.
11.3.3.2 Установите соединительную гайку.
11.3.3.3 Установите трубу в приспособление для развальцовки в соответствие с табли-
цей 11.2.
