96
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

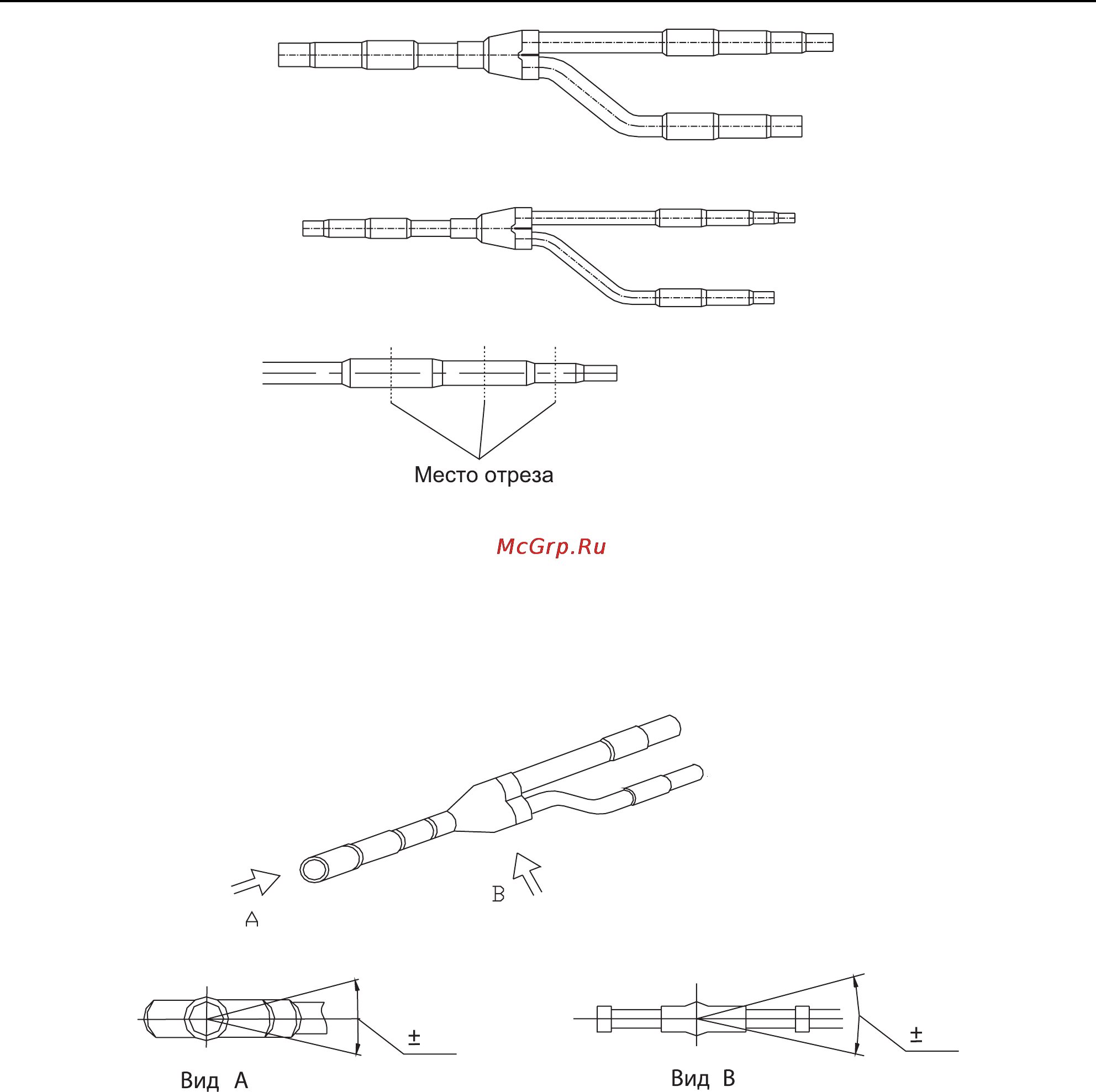

Рис. 11.5 — Отрез разветвителя в нужном сечении
11.4.5 Внимание! Разветвитель должен устанавливаться таким образом, чтобы отво-
ды к внутренним блокам находились в горизонтальной плоскости с отклонением не бо-
лее 30° (см. рис. 11.6).
30°
30°
Рис. 11.6 — Расположение разветвителя при подключении
11.4.6 При проектировании и монтаже разветвителей необходимо учитывать следую-
щее (см. рис. 11.7):
а) Перед разветвителем должен быть участок прямой трубы длиной менее 300 мм.
б) Между разветвителями должен быть участок прямой трубы длиной не менее 800
мм.
в) Между разветвителем и изгибом трассы или между двумя изгибами должен быть
участок прямой трубы не менее 800 мм.
