97
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

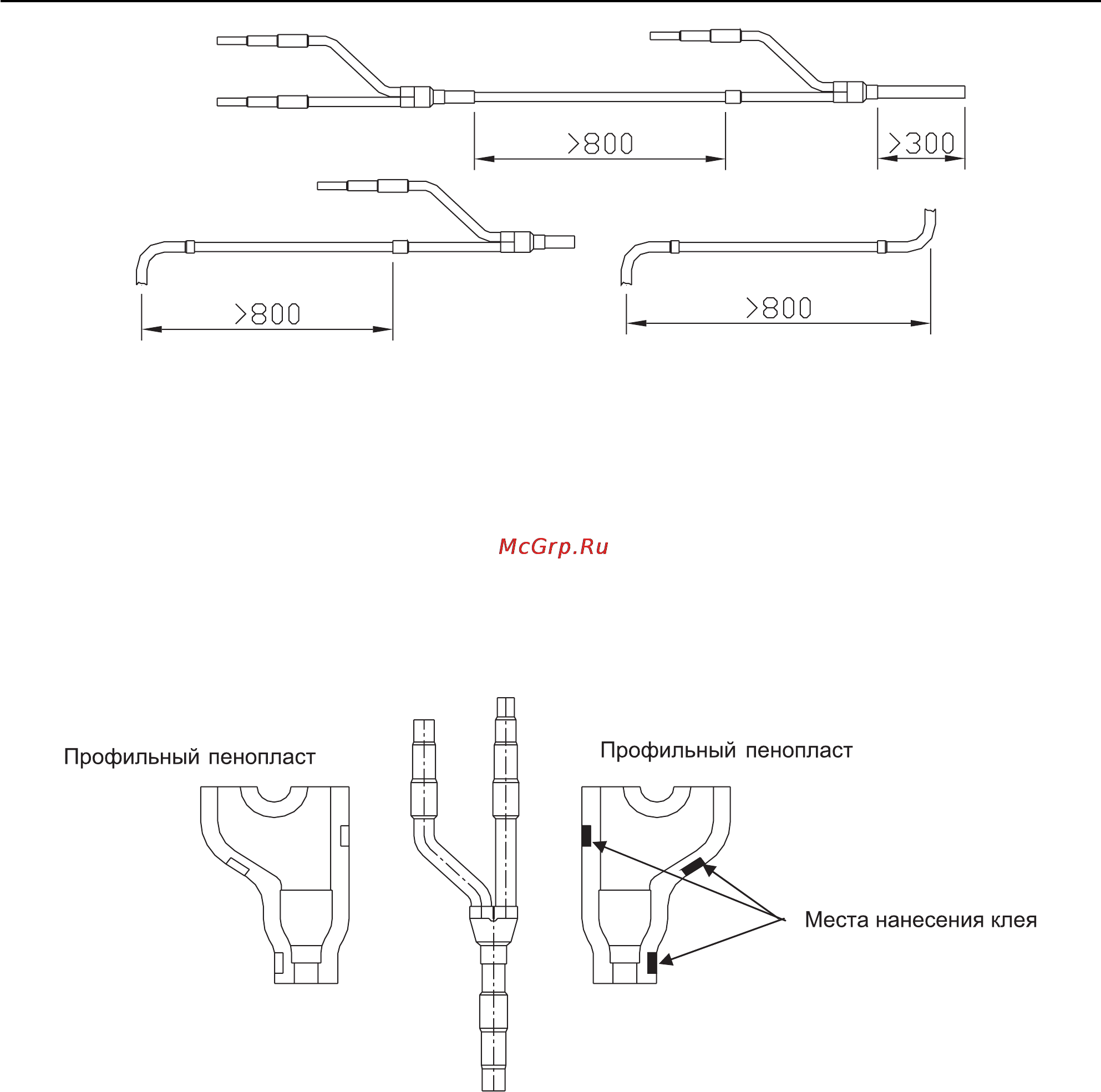

Рис. 11.7
11.4.7 Теплоизоляция разветвителей.
11.4.7.1 Разветвители необходимо теплоизолировать, используя профильный пено-
пласт (входит в комплект поставки).
При установке двух половин изоляции необходимо использовать клей.
Участок, изолированный профильным пенопластом, кроме того, еще должен быть по-
крыт термоизоляцией.
Места контакта половин изоляционного пенопласта обрабатываются клеем.
Рис. 11.8 — Установка изоляции разветвителя
11.5 Продувка и проверка трубопровода на герметичность.
11.5.1 Продувка трассы азотом.
• После пайки трубопровод необходимо продуть азотом.
• Продувка азотом необходима для устранения окисления внутренней поверхности
трубы после сварки, удаления загрязнений и воды, появившихся в результате непра-
вильного хранения и транспортировки, а также для проверки на предмет отсутствия
утечек в трубопроводной системе между внутренним и наружным блоком.
• Продувка трассы производится последовательно, сначала жидкостная труба потом
газовая.
