98
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
11.5.1.1 Порядок продувки трассы азотом:
а) Установите манометр на баллон с азотом

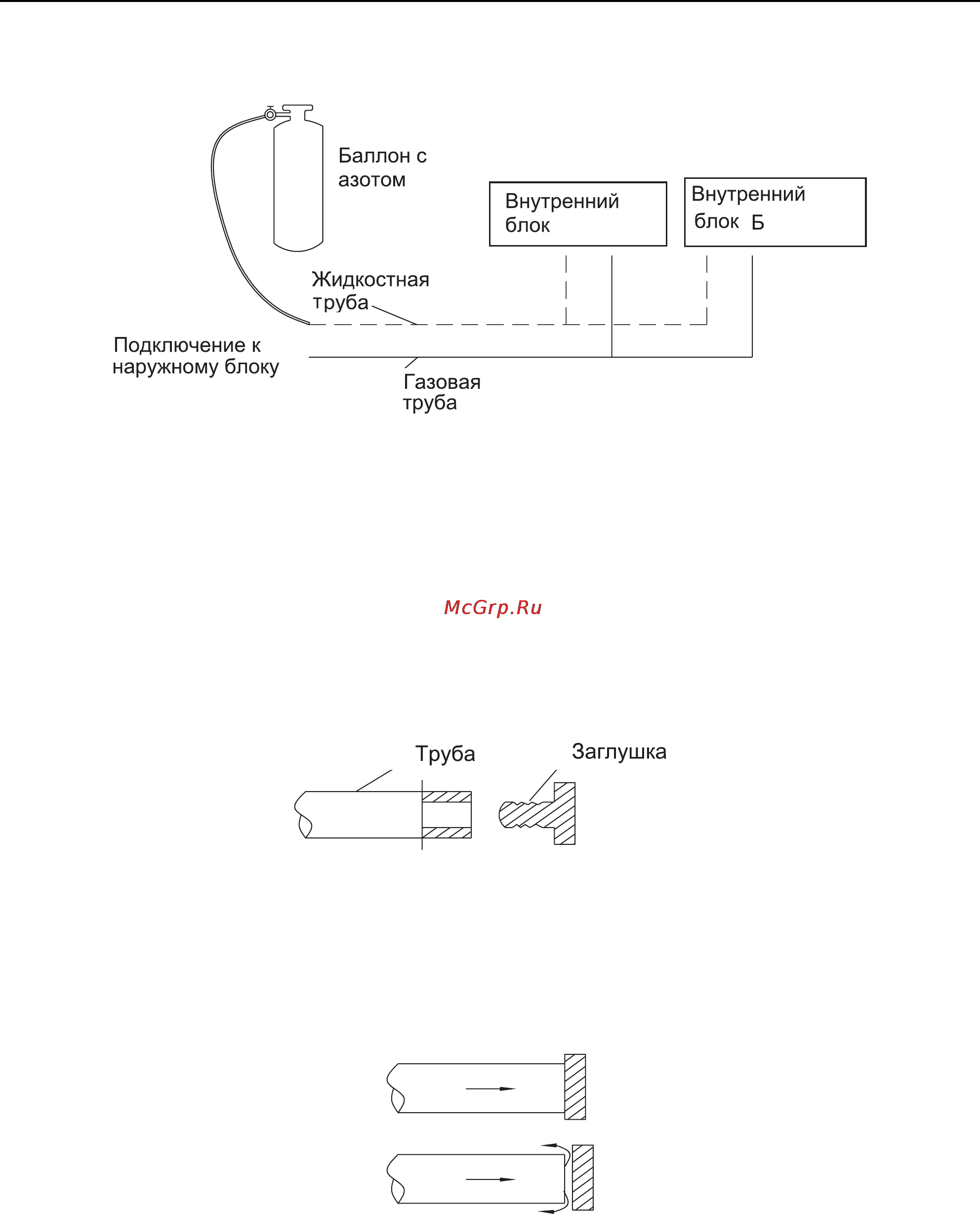

Рис. 11.9 — Схема подключения для продувки трассы азотом
б) Установите насадку на жидкостную трубу системы и подсоедините к ней шланг вы-
сокого давления манометрического коллектора, установленного на резервуар с азотом.
в) Откройте вентиль на баллоне с азотом, давление азота должно быть не менее 0,7
МПа.
г) Убедитесь, что азот поступает по трубе к внутреннему блоку.
д) На другой конец трубы (на пример для внутреннего блока А) установите заглушку
(см. рис. 11.10).
Рис. 11.10 — Установка заглушки на трубу
е) Снимите быстро заглушку, когда давление в трубе вырастет. Затем снова закройте
трубное отверстие заглушкой. Выполните данную операцию несколько раз, пока не бу-
дут удалены все загрязнения.
Рис. 11.11 — Снятие заглушки с трубы при возрастании давления
ж) После продувки закройте вентиль на резервуаре с азотом.
з) Повторите вышеуказанную процедуру для внутреннего блока В.
и) После продувки жидкостной трубы аналогично произведите продувку и промывку
газовой трубы.
11.5.2 Проверка трубопровода на герметичность.
• После проведения пайки необходимо проверить трубопровод на герметичность.
