37
SVENSKA

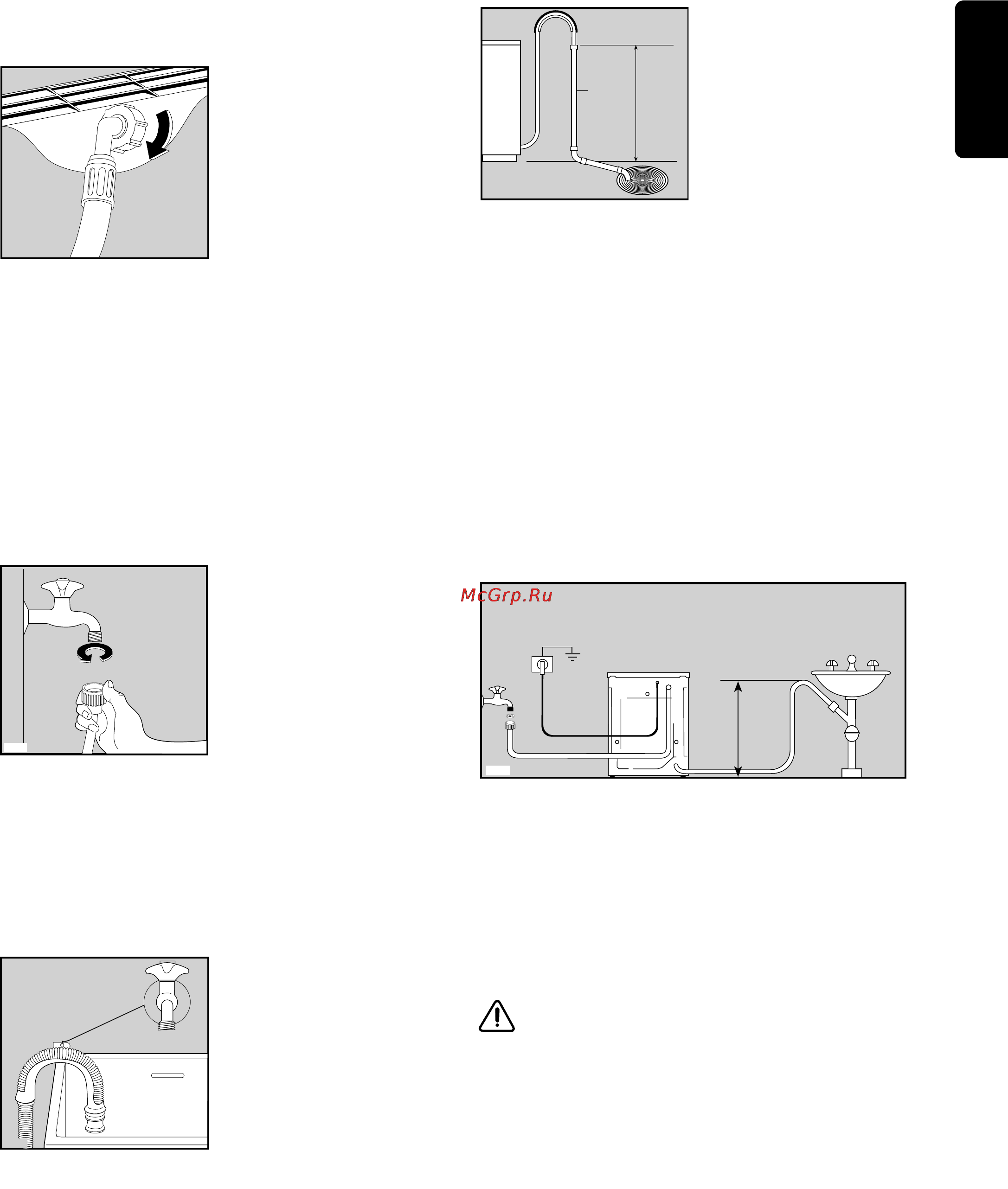

Vattenanslutning
Maskinen levereras med en tilloppsslang som sitter
monterad baktill på maskinen. Använd denna slang
för vattenanslutningen. Utnyttja inte någon annan
slang som använts tidigare. Slangen kan vridas åt
höger eller vänster för att underlätta installationen.
Lossa anslutningsmuttern och vrid åt önskat håll. Dra
sedan åt muttern ordentligt för att förhindra läckage.
OBS! Även om du inte behöver vrida slangen skall
du alltid kontrollera att muttern är åtdragen.
Vattenanslutningen kopplas till kallvatten. Arbetet
bör utföras av en kunnig VVS- installatör. Maskinen
skall anslutas via en avstängningskran. På
marknaden finns olika typgodkända kranar och
kransatser.
Vattentrycket skall vara 50-800 kPa (0,5-8 kp/cm
2
)
Viktigt: Glöm inte att passa in förminskningsnippeln
3/4"-1/2" i låsringen (om den behövs).
Tilloppsslangen får inte förlängas. Är den för kort -
ersätt hela slangen med en längre högtrycksslang.
Avloppsanslutning
Avloppsslangens ända kan placeras på tre sätt:
Över kanten på en vask: I det fallet skall du
försäkra dig om, att slangen inte kan röra sig, när
vattnet töms ut. Den kan t ex fästas i väggen med
en krok eller bindas fast vid kranen med ett snöre.
P0022
P1088
P0021
Anslutning till golvbrunn: Fäst ett rör på väggen,
60-80 cm från golvet och anslut avloppsslangen till
röret. Avloppsslangens ändstycke skall vara
ventilerat, d.v.s. rörets invändiga diameter skall vara
min. 40 mm. Se till att slangen sitter fast och inte
kan lossna.
Anslutning till vattenlås: Då avloppsslangen
ansluts till ett vattenlås under en tvätt- eller diskho,
måste du kapa pipen på vattenlåset för att få största
möjliga öppning så att maskinen kan tömmas
ordentligt.
Avloppsslangen är 170 cm lång och får förlängas till
max. 400 cm.
Använd en förlängningsslang med en invändig
diameter, som minst motsvarar originalslangens
diameter och använd en lämplig slangkoppling.
Placera alltid slangen längs golvet och lyfta endast
upp slangen vid avloppet, min 60 cm och max
100 cm från maskinens botten.
Kontrollera att inga veck uppstår på
avloppsslangen.
Elektrisk anslutning
Maskinen levereras med sladd och stickkontakt för
anslutning till 220-230 V 1 fas 10 A. Vid placering i
våtutrymmen t ex. badrum skall maskinen anslutas
fast enligt gällande bestämmelser. Fast elanslutning
får endast utföras av behörig elinstallatör.
Om anslutningssladden måste bytas ut skall
detta arbete utföras av auktoriserad service.
Efter att maskinen har ställts upp skall det gå att
kunna komma åt elledningen.
P0989
min. 60 cm
max. 100 cm
P0990
ø 40 mm
60-80 cm
