55
SUOMI

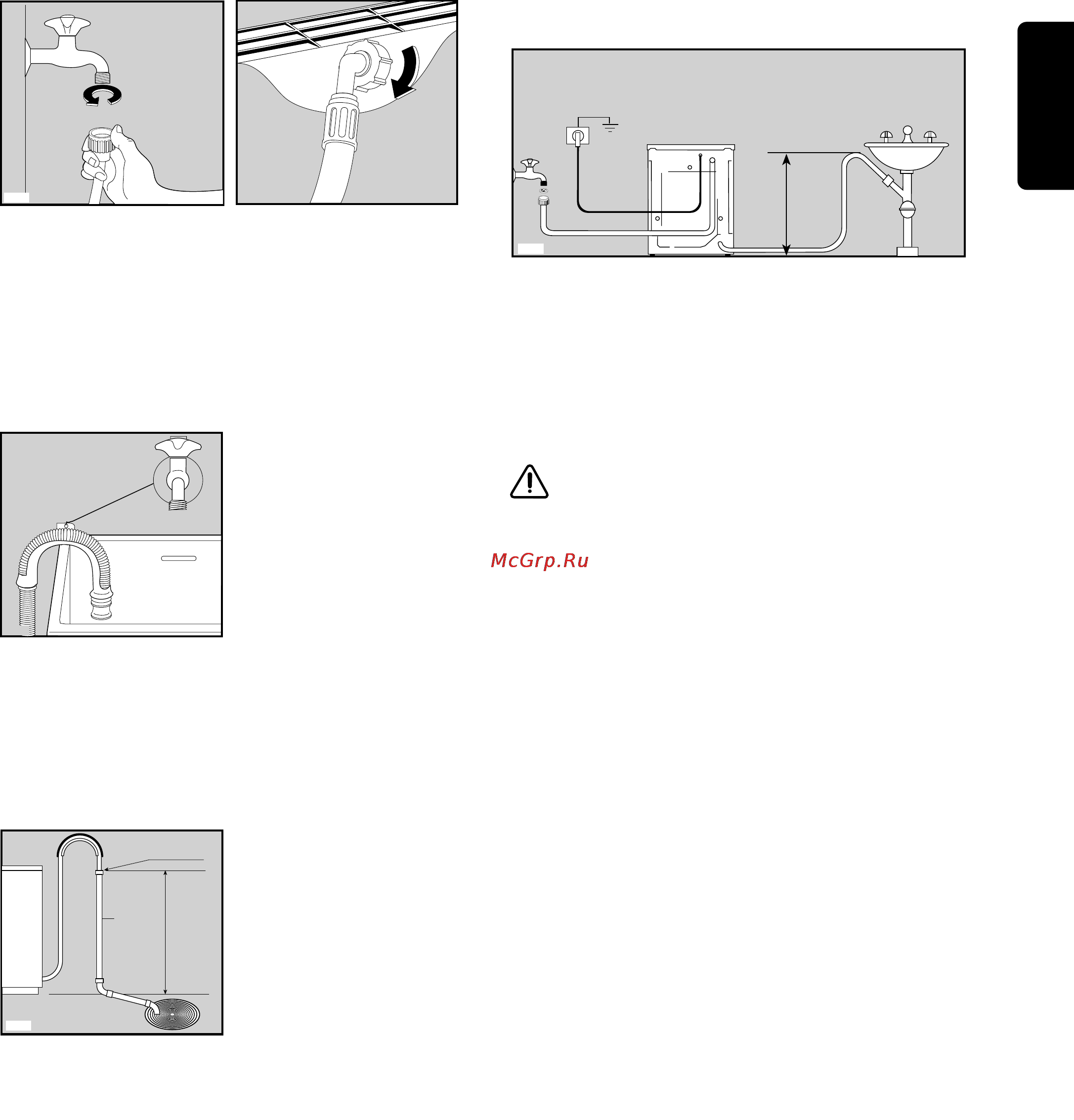

Vesiliitäntä
Kytke vedentuloletku hanaan 3/4" kierteellä.
Käytä koneen mukana toimitettua vesiliitännän
letkua. Älä käytä muuta letkua.
Vedentuloletkua ei saa jatkaa. Jos se on liian lyhyt, ja
haluat muuttaa vesihanan paikkaa, vaihda tuloletku
uuteen erikoisvalmisteiseen letkuun.
Tarkista, että letkun liitokset ovat tiivlit.
Vedentuloletkun koneeseen liitettävä pää kääntyy
joka suuntaan. Löysäät vain liitososan, kierrät letkun
haluttuun asentoon ja kiristät uudelleen.
Viemäriliitäntä
Tyhjennysletkun pää voidaan sijoittaa kolmella eri
tavalla:
Pesualtaan reunan yli: tällöin letku on kiinnitettävä
tukevasti paikoilleen, joko koukulla seinään tai esim.
sitomalla se vesihanaan.
Lattiakaivoon: Yhdistä tyhjennysletku seinään
kiinnitettyyn putkeen. Putken yläpää ei missään
tapauksessa saa olla matalammalla kuin 60 cm eikä
korkeammalla kuin 80. cm. Katso kuva.
Tyhjennysletkun päässä tulee aina olla ilmarako*, ts.
putken sisähalkaisijan tulee olla suurempi kuin
tyhjennysletkun ulkohalkaisija.
P1103
ø 40
60-80
*ilmarako
P0022
P0021
P1088
Pesualtaan tyhjennysputken haaraan: putkihaaran
tulee olla altaan vesilukon yläpuolella siten, että
letkun pää on vähintään 60 cm:n korkeudella
lattiasta.
Poistoletku on 1,70 metriä pitkä; sitä voidaan
pidentää 4 m.
Käytä pidennysletkua, jonka sisähalkaisija on sama
kuin alkuperäisen letkun, sekä sopivaa letkuliitintä.
Letku asetetaan lattialle ja viemärin kohdalla se
nostetaan ylös.
Tarkista, että letku on ehjä.
Tarkista, että letkun liitokset ovat tiiviit.
Sähköliitäntä
Kone liitetään 220-230 V sähköverkkoon 10 A
sulakkeella suojamaadoitetun pistorasian kautta.
Koneen asennuksen jälkeen verkkojohtoon on
päästävä helposti käsiksi.
Liitäntäjohdon vaihto- ja asennustyöt on
annettava.
P0989
min. 60 cm
max. 100 cm
