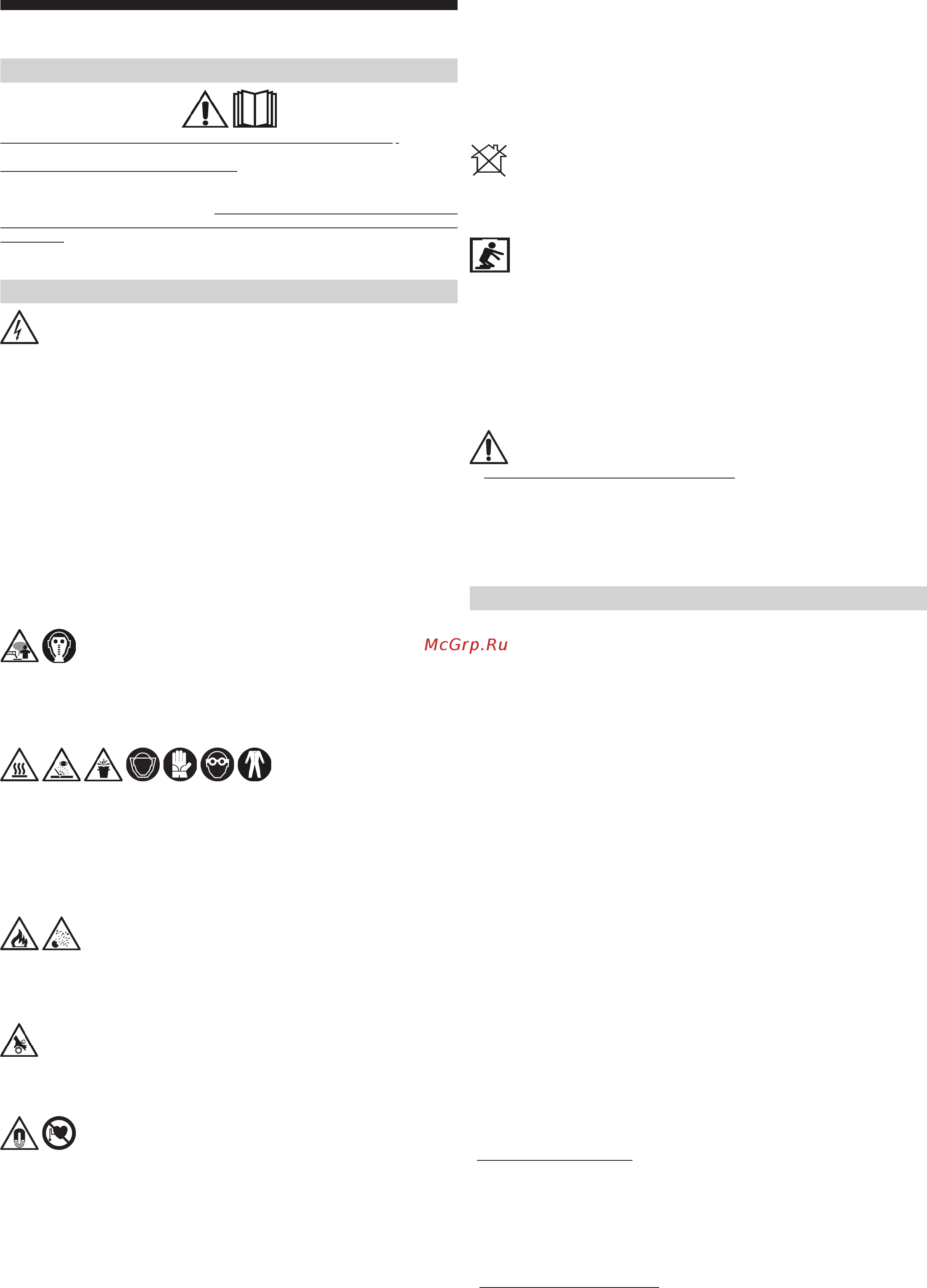

Használati kézikönyv
A forrasztó használata elõtt olvassa el gyelmesen a használati kézikönyvet.
A MIG/MAG folyamatos pákás íves forrasztó készülékek, késõbb “forrasztó”nak nevezve,
ipari és professzionalis használatra készülnek.
Ellenõrizd, hogy a forrasztót hozzáértõ személy szerelje fel és javítsa, a törvényeknek és
a nemzeti szabályoknak megfelelõen.
Ellenõrizd, hogy az operátor be legyen tanítvaaz íves forrasztás folyamatára és az
azzal járó veszélyekre, valamint a szükséges védõberendezésekre és az azonnali
közbelépésre.
Részletes információ található az “Ives forrasztó berendezések felszerelése és
használata” címû könyvben: IEC o CLC/TS 62081.
Biztonságigyelmeztetések
Ellenõrizd, hogy a konnektor, ahová bekötöd a forrasztót, el legyen látva
védõberendezésekkel (automatikus kapcsoló), és hogy földelve legyen.
Ellenõrizd, hogy a dugó és a tápláló huzal jó állapotban legyen.
Mielõtt a dugót bekötöd a konnektorba, ellenõrizd, hogy a forrasztó ki legyen kapcsolva.
Ahogy elvégezted a munkát, kapcsold ki a forrasztót és húzd ki a dugót a tápláló
konnektorból.
Kapcsold ki a forrasztót és húzd ki a dugót a tápláló konnektorból, mielõtt: a forrasztó
vezetéket bekötöd, felszereled a folyamatos pákát, a forrasztófej vagy a pákahúzó
részeit cseréled, karbantartási múveletet végzel, vagy mozgatod (használd a forrasztón
található fogót).
Ne érintsd bõrrel vagy vizes ruhával a feszültség alatti részeket. Szigeteld saját magadat
az elektródtól, a forrasztandó darabtól, és bármilyen esetleg elérhetõ, földelt fém résztõl.
Használj kesztyût, cipõt, ruhát, melyek erre a célra készültek, valamint szigetelõ száraz,
nem éghetõ szõnyeget.
A forrasztót száraz és szellõzött helyen használd. Ne hagyd a forrasztót esõ vagy erõs
napsütés alatt.
Csak akkor használd a forrasztót, ha minden panell és védõlemez helyesen felszerelve
a helyén van.
Ne használd a forrasztót, ha leesett, vagy ütést szenvedett, mert lehet, hogy nem
biztonságos. Ellenõriztesd egy hozzáértõ vagy minõsített személlyel.
A forrasztás gõzeit távolítsd el megfeleõ szellõztetéssel, vagy egy füstelszívó
berendezéssel. Rendszeresen ellenõrizni kell a forrasztási füst elviselhetõségének
határait, azok összetételének, koncentrálási fokának, valamint idõtartamának
gyelembevételével.
Ne forrassz olyan anyagokat, melyek klorid oldóanyaggal lettek tisztítva, vagy annak
közelében álltak.
Használj nem sugárzó üvegbõl készült, a forrasztási folyamatnak megfelelõ forrasztó
maszkot. Cseréld ki, ha megsérült; a sugárzás áthaladhat rajta.
Használj tûzmentes kesztyût, cipõt és ruhát, melyek megvédik a bõrt a forrasztó ív által
képzett sugárzástól, és a szikráktól. Ne használj zsíros vagy olajos ruhanemût, mert egy
szikra tûzt okozhat. Haználj védõ elemeket a melletted lévõ személyek megvédésére.
Ne nyúlj kesztyû nélkül izzó fém részekhez, mint: forrasztófej, elektródtartó csipesz,
elektród végek, éppen forrasztott darabok.
A fém megdolgozása szikrákat és szilánkokat képez. Használj biztonsági szemüveget,
melyek oldalról is védik a szemet.
A forrasztás szikrái tüzet okozhatnak.
Ne forrassz vagy vágj olyan helyen, ahol gyulladó anyagok, gázok vagy gõzök vannak.
Ne forrassz vagy vágj tartályokat, palackokat vagy csöveket, csak abban az esetben,
ha egy hozzáértõ vagy erre minõsített személy ellenõrizte, hogy megmunkálhatók, és
megfelelõen elõkészítette õket.
Ne fordítsd a forrasztófejet magad felé, sem más személyek vagy fém részek felé: A
folyamatos páka luokat fúrhat, vagy rövidzárlatot okozhat.
Kapcsold ki a forrasztót és húzd ki a dugót a tápláló konnektorból, mielõtt kézzel nyúlnál
a huzalhúzõ szerkezet mozgó részeihez.
EMF elektromágneses mezők
A hegesztéshez használt áram elektromágneses mezőket (EMF) hoz létre a hegesztő
áramkör és a hegesztő közelében. Az elektromágneses mezők interferálhatnak különféle
orvosi segédeszközökkel, mint például a pacemaker.
Az orvosi készülékeket viselő személyekkel kapcsolatban tehát megfelelő
védőintézkedéseket kell foganatosítani. Például tilos bemenniük arra a területre, ahol
a hegesztőt használják. Az orvosi segédeszközök viselői tehát beszéljenek orvosukkal,
mielőtt a hegesztő munkaterületének közelébe mennének.
Ez a berendezés megfelel a termékre vonatkozó műszaki szabvány követelményeinek,
kizárólagosan ipari és szakmai környezetben használandó. Nem biztosított az
elektromágneses mezőknek való emberi kitettség otthoni környezetben előírt
határértékeinek való megfelelés.
A következő óvintézkedéseket foganatosítsd, hogy minimalizálhasd az elektrománeses
mezőknek (EMF) való kitettséget:
Tested ne kerüljön a hegesztőkábelek közé. Mindkét hegesztőkábelt tested ugyanazon
oldalán tartsd.
Amikor csak lehet, fond össze egymással a hegesztőkábeleket, ragasztószalaggal
rögzítve őket.
Ne tekerd a hegesztőkábeleket a tested köré.
A földkábelt kösd a megmunkálandó darabra a lehető legközelebb a hegesztendő
ponthoz.
Fejedet és törzsedet tartsd a lehető legtávolabb a hegesztő áramkörtől. Ne dolgozz a
hegesztőnek támaszkodva, ülve vagy annak közelében. Minimális távolság: 9 Ábra
Da = cm 50; Db = cm.20
A osztályú gép
Ezt a gépet ipari és szakmai jellegű felhasználásra tervezték.
Lakossági környezetben, és ott, ahol alacsony feszültségű lakossági áramvezetékre van
rákapcsolva, mely lakóépületeket lát el árammal, problémás lehet az elektromágneses
kompatibilitásnak való megfelelés vezetékes vagy sugárzó zavarótényezők miatt.
Forrasztás kockázatos körülmények között
Ha olyan helyen kell forrasztanod, ahol megnõtt az elektromos kisülések, fulladás
veszélye, vagy tûzveszélyes vagy robbanó anyagok jelenlétében, ellenõrizd, hogy egy
szakértõ elõzõleg mérlegelje a körülményeket. Ellenõrizd, hogy azonnali közbelépésre
betanított személyek legyenek jelen. Alkalmazd a technikai védõeszközöket, melyeket
az IEC vagy CLC/TS 62081 technikai jegyzék 5.10; A.7;A.9 pontjában találsz.
Ha a talajról felemelt szinten kell dolgoznod, alkalmazz mindíg biztonsági alapot.
Ha több forrasztó dolgozik ugyanazon a darabon, vagy elektromosan összekötött
darabokon, az elektródon vagy a forrasztófejen jelenlevõ üres feszültségeket össze lehet
adni, és így túl lehet haladni a biztonsági szintet Ellenõrizd, hogy egy felelõs szakember
elõzõleg értékelje, hogy van-e kockázat, és esetleg alkalmazza az IEC vagy CLC/TS
62081technikai jegyzék 5.9 pontjában jelzett védõintézkedéseket.
Utólagosgyelmeztetések
Ne használd a forrasztót nem megfelelõ célokra mint például a vízvezeték csöveinek
felolvasztására.
A hegesztőgépet és a külön huzaladagolót egy sík, stabil felületen helyezze el, ahol
az nem mozog. Olyan helyzetben legyen, amely lehetõvé teszi az ellenõrzést, de nem
engedi meg, hogy a forrasztás szikrái elfedjék a gépet.
Ne emeld fel a forrasztót. Nincs felemelési módszer.
Ne dolgozz a páka-táplálóval testre akasztva, szijra vagy másra erősítve.
Ne használj rossz szigetelésû huzalt, vagy laza csatlakozásokat.
A forrasztó leírása
A forrasztó egy MIG / MAG-nak nevezett áram generáror, mely folyamatos pákával
forraszt, a forrasztásnak megfelelõ, védõ gáz és karbónium vagy lazán kötött acélok,
rozsdamentes acélok és aluminium segítségével.
A traszformátor elektromos jellemzõje lapos típusú (állandó feszültség).
A kézikönyv olyan forrasztó sorozatra vonatkozik, melynek darabjai néhány
jellegzetességben eltérnek egymástól. Keresd meg a te forrasztód modelljét az 1. Ábrán.
Fõ szervek 1. Ábra
A) Tekercset takaró panel
B) Tekercset tartó csörlõ
C) Pákahúzó szerkezet
D) Tápláló vezeték
E) Védõ gáz belépése
F) ON/OFF kapcsoló be- ki kapcsolva
G) Forrasztó fej csatlakozása
H) Földelõ vezeték/indukció csatlakozása
I) Potencia vezeték csatlakozása
L) Vezérlő vezeték csatlakozása
N) Forrasztófej hűtő vízcsöveinek helye
O) Olvadó biztosítékok
P) Feszültség váltó kapocs**
** (Ez az alkatrész hiányzik néhány modellnél).
Technikai adatok
Az adat táblázat a forrasztón található. A 2. Ábra a táblázat egyik példája.
A) Gyártó neve és címe
B) Hivatkozás a forrasztó berendezések gyártására és biztonságára szolgáló europai
szabályzatra
C) A forrasztó belsõ felépítésének jele
D) A terveztt forrasztási folyamat jele
E) Az állandóan szolgáltatott áram jele
F) Szükséges áramellátás tipusa:
1˜ monofázisú váltóáram; frekvencia
3˜ trifázisú váltóáram, fekvencia
G) Szilárd anyagok és folyadékok elleni védekezési fok
H) Jel, mely mutatja, hogy lehet-e a forrasztót olyan helyen használni, ahol elektromos
kisülés veszélye áll fenn
I) Forrasztási kör teljesítménye
U0V Legkisebb és legnagyobb üres feszültség
(forrasztó kör nyitva).
I2, U2 Áram és ennek megfelelõ normalizált feszültség, melyet a forrasztó
kibocsájt.
X Forrasztási szolgálat Azt az idõt jelzi, amennyit a forrasztó dolgozhat, és
amenny ideig kell állnia, hogy lehûljön. Az idõ %-ban van kifejezve egy 10
perces idõszak alapján. (pl. 60% 6 perc munkát és 4 perc pihenést jelent).
A / V Áram szabályozási terület és annak megfelelõ ív feszültség.
J) Tápláló vonalra vonatkozó adatok
U1 Áramellátás feszültsége (megengedett eltérés: +/- 10%)
I1 eff Felvett hasznos áram
I1 max Legnagyobb felvett áram
