ABB PSTX370-600-70 [11/92] Двигатели с короткозам кнутым ротором
![ABB PSTX210-600-70 [11/92] Двигатели с короткозам кнутым ротором](/views2/1555874/page11/bgb.png)
Двигатели с короткозам-
кнутым ротором
В этом руководстве основное внимание
уделено двигателям с короткозамкнутым
ротором, наиболее распространенному
типу двигателей на рынке. Такие двига-
тели относительно дешевы, а расходы на
техническое обслуживание, как правило,
небольшие. На рынке представлено мно-
го различных производителей и ценовых
диапазонов. Не все двигатели имеют та-
кую же производительность и качество,
как, например, двигатели АББ. Высокий
КПД позволяет значительно снизить за-
траты на электроэнергию, сохраняя нор-
мальное функционирование двигателя.
В стандарте для электрических машин
вращательного действия, IEC60034-30,
определены четыре различных класса
эффективности. Классы называются IE1,
IE2, IE3 и IE4, двигатели, принадлежащие
к классу IE4, являются наиболее эффек-

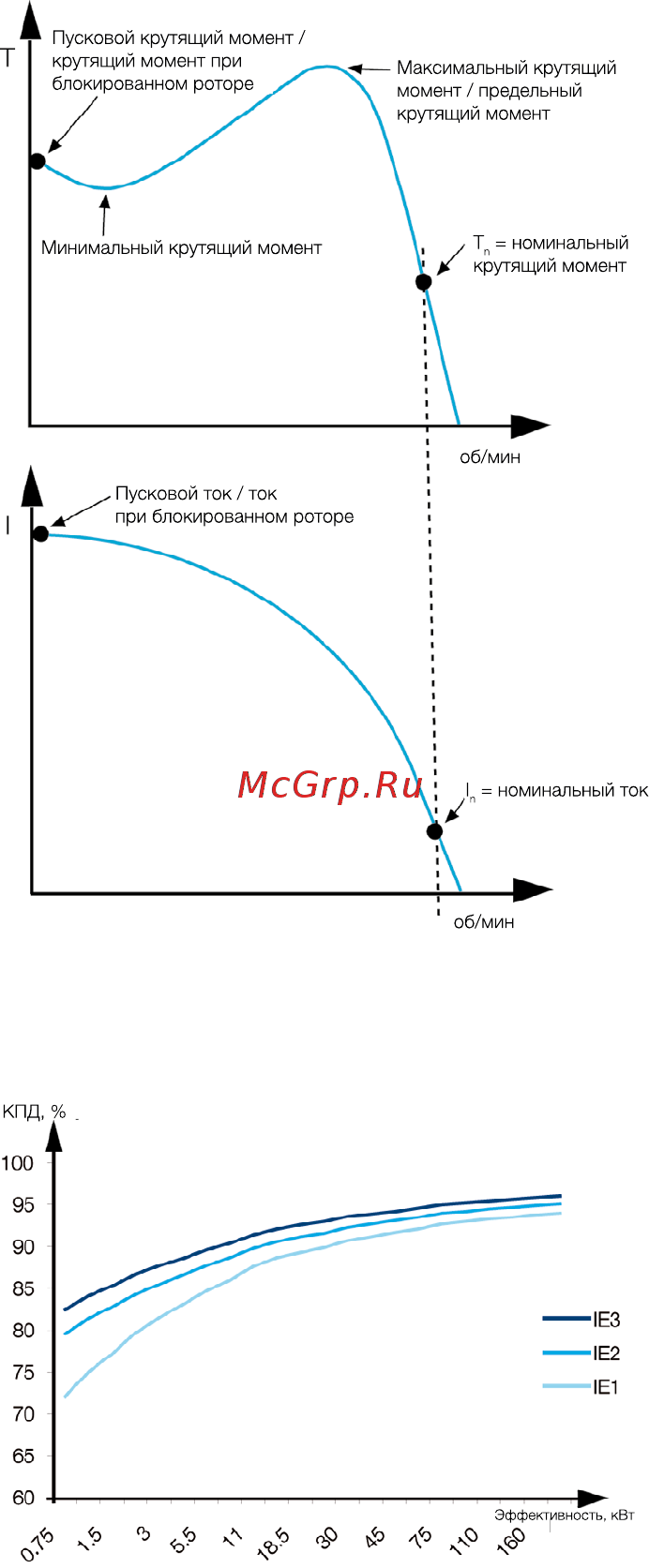

тивными. Уровень эффективности для
классов IE1, IE2 и IE3 представлен на
графике внизу справа. Низкий уровень
шума и способность выдерживать рабо-
ту в тяжелой среде также стали доволь-
но важными факторами.
Существуют также и различающиеся
параметры. Конструкция ротора влияет
на пусковой ток и крутящий момент, по-
этому эти параметры могут значительно
отличаться у различных производителей
при одной и той же номинальной мощ-
ности. При использовании устройства
плавного пуска желательно, чтобы дви-
гатель имел высокий пусковой момент
при прямом пуске. Когда такие двигате-
ли используются вместе с устройствами
плавного пуска, это позволяет умень-
шить пусковой ток по сравнению с дви-
гателями с низким пусковым моментом.
Количество полюсов также влияет на
технические характеристики. Двигатель
с двумя полюсами часто имеет более
низкий пусковой момент, чем двигатели
с четырьмя и более полюсами.
Учебное пособие по выбору и применению устройств плавного пуска | 5
