ABB PSTX370-600-70 [12/92] Скорость
![ABB PSE25-600 [12/92] Скорость](/views2/1555874/page12/bgc.png)
близка к синхронной, а при появлении
нагрузки слегка понизится.
Разница между синхронной и асинхрон-
ной скоростью, также называемой номи-
нальной, называется «скольжением», ее
можно вычислить по следующей форму-
ле:
s =
n1 - n
n1
s = скольжение (нормальное значение
находится в диапазоне от 1 до 3 %)
n1 = синхронная скорость
n = асинхронная скорость (номинальная
скорость)
Таблица значений синхронной ско-
рости при различных количествах
полюсов и значениях частоты:
Количество
полюсов
50 Гц 60 Гц
2 3000 3600
4 1500 1800
6 1000 1200
8 750 900
10 600 720
12 500 600
16 375 450
20 300 360
Скорость
Скорость двигателя переменного тока
зависит от двух вещей: количества
полюсов обмотки статора и основной
частоты. При частоте 50 Гц двигатель
будет работать со скоростью, рав-
ной постоянной 6000, разделенной на
число полюсов, при частоте 60 Гц по-
стоянная величина будет равна 7200.
Для расчета скорости двигателя ис-
пользуется следующая формула:
n =
2 x f x 60
p
n = скорость
f = частота сети
p = число полюсов
Пример:
4-полюсный двигатель на 50 Гц
n = 2 x 50 x 60 = 1500 об./мин.
4
Это синхронная скорость, двигатель с
короткозамкнутым или фазным ротором
никогда не смогут достичь ее. В незагру-
женном состоянии скорость будет очень

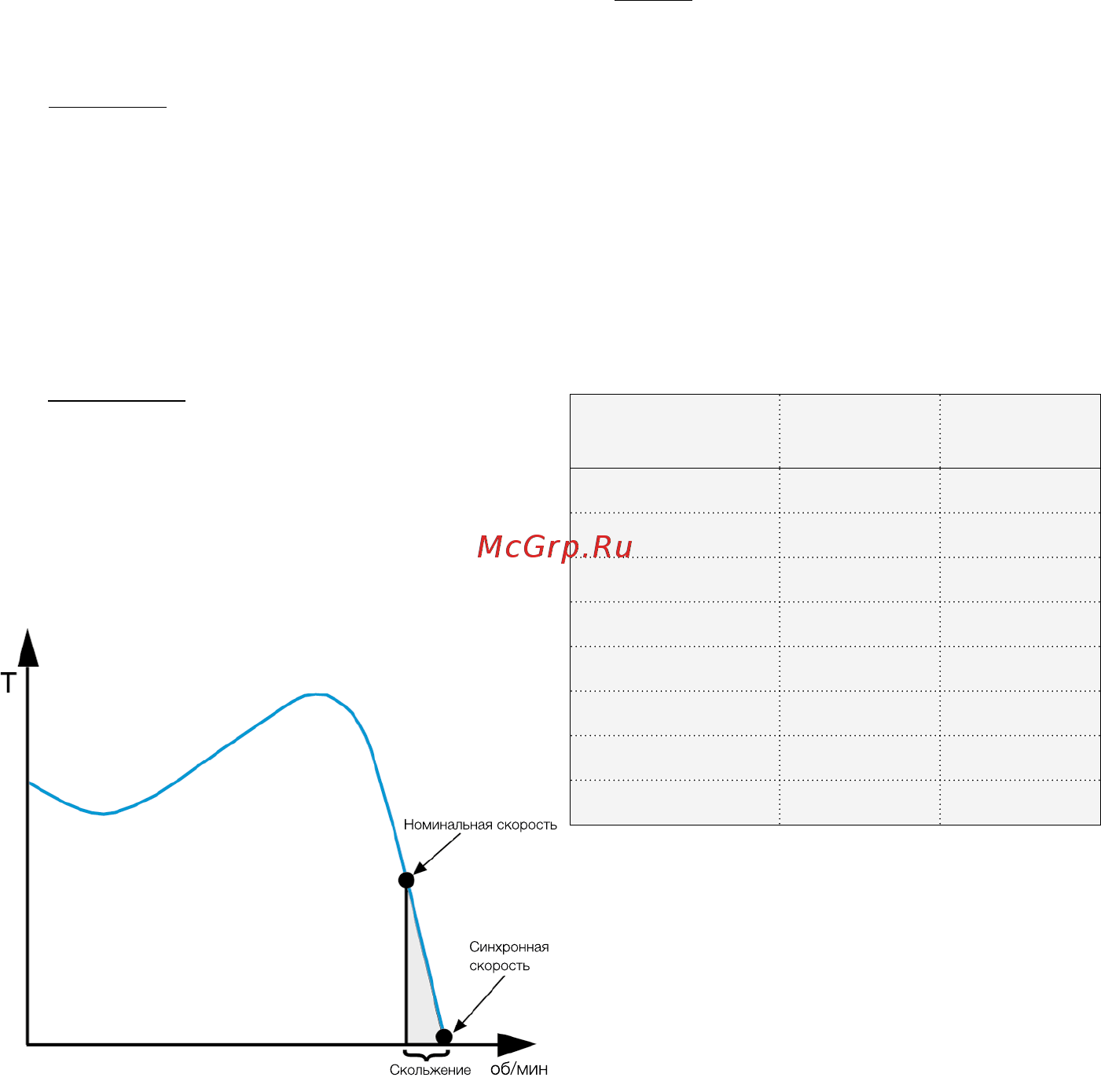

Диаграмма сравнения синхронной и номинальной скоростей
6 | Учебное пособие по выбору и применению устройств плавного пуска Учебное пособие по выбору и применению устройств плавного пуска | 7
