Пуск нескольких двигателей
В некоторых случаях требуется запускать несколько двигателей с помощью
одного устройства плавного пуска, параллельно друг с другом или по очереди.
Часто это осуществимо, но необходимо учитывать некоторые моменты.
Параллельный пуск двигателей
Если устройство плавного пуска
используется для запуска нескольких
двигателей одновременно
(параллельно), необходимо проверить
два важных параметра:
1. Устройство плавного пуска должно
выдерживать номинальный ток всех
двигателей вместе.
2. Устройство плавного пуска должно
выдерживать пусковой ток всех
двигателей вместе до достижения
номинальной скорости.
Пример:
Пуск двух двигателей с Ie = 100 A и
относительным пусковым током 4 х Ie.
Время пуска — 10 секунд.
Общий пусковой ток составляет 100 х 4
х 2 = 800 А в течение 10 секунд.
Проверьте график пусковой мощности,
чтобы убедиться, что выбран
требуемый типоразмер устройства
плавного пуска. Для каждого двигателя
необходимо использовать отдельное
реле перегрузки.
Примечание!
Если устройство плавного пуска
имеет шунтирующий контактор,
то необходимо учитывать только
пункт 2.
48 | Учебное пособие по выбору и применению устройств плавного пуска Учебное пособие по выбору и применению устройств плавного пуска | 49
MM
M
KM 1
Q 1
FR 1
KM 1 Линейный контактор
FR 1, 2 Реле перегрузки
Q 1 Устройство
плавного пуска

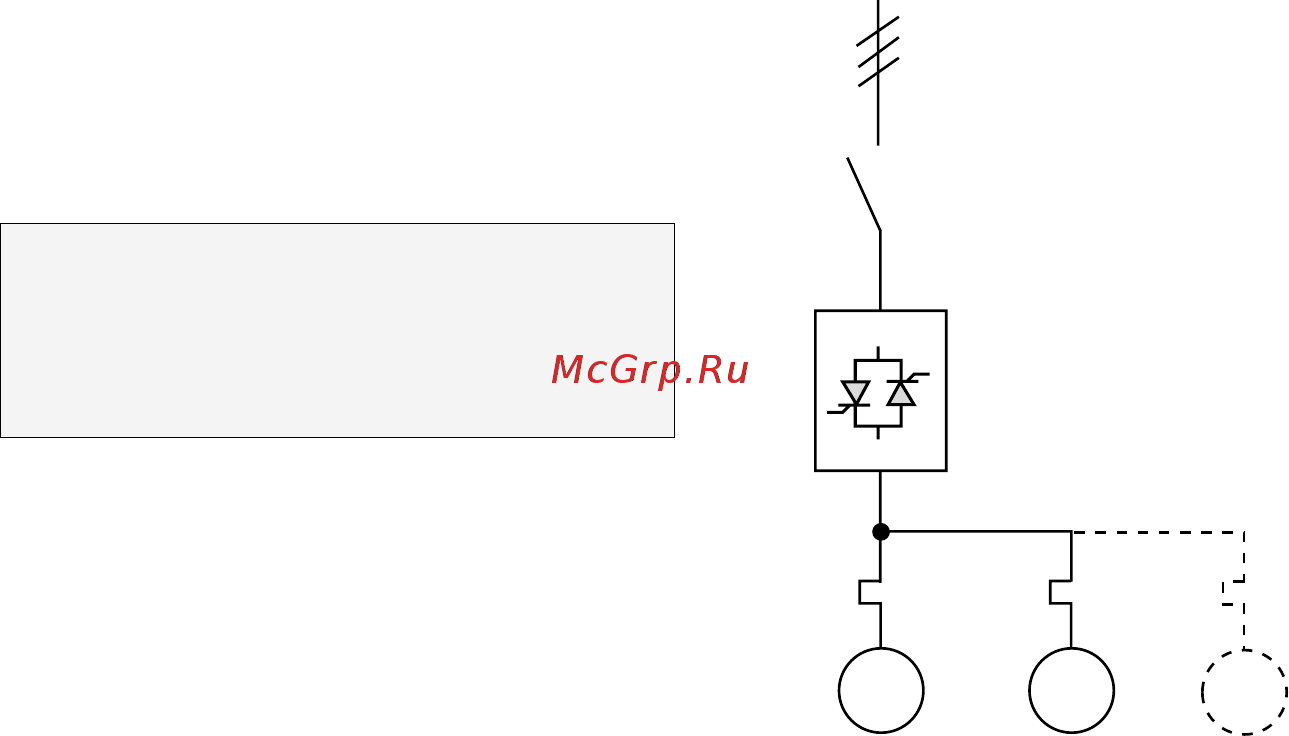

Параллельный пуск двигателей с помощью
устройства плавного пуска
FR 2
