Крутящий момент
Пусковой крутящий момент двигателя
существенно различается в зависимости
от его мощности. Маленький двигатель,
например, на мощность 30 кВт, как
правило, имеет значение пускового
момента в 1,5-2,5 раза выше
номинального крутящего момента,
а для двигателя среднего размера,
например до 250 кВт, данное значение
в 2-3 раза превышает номинальное.
Большие двигатели обычно имеют
небольшой пусковой крутящий момент,
который иногда может быть даже
меньше номинального. Такой двигатель
невозможно запустить под полной
нагрузкой, даже путем пуска при полном
напряжении.
Номинальный крутящий момент
двигателя можно вычислить с помощью
следующей формулы:
T
n
=
9550 x P
r
n
r
T
n
= номинальный крутящий момент (Нм)
P
r
= номинальная мощность двигателя (кВт)
n
r
= номинальная скорость двигателя (об/мин)
Двигатели с
фазным ротором
Если из-за высокого пускового тока нель-
зя использовать прямой пуск или при
пуске по схеме звезда-треугольник дви-
гатель выдает слишком низкий пусковой
крутящий момент, допускается использо-
вание специального двигателя с фазными
кольцами. Этот специальный двигатель
запускается путем изменения сопротив-
ления ротора. При разгоне двигателя
сопротивление постепенно снижается до
тех пор, пока не будет достигнута номи-
нальная скорость, а двигатель не начнет
работать на скорости, эквивалентной
скорости стандартного двигателя с ко-
роткозамкнутым ротором.
Преимущество двигателей с фазным ро-
тором состоит в том, что пусковой ток бу-
дет ниже, а также появится возможность
поднять пусковой крутящий момент до
максимального крутящего момента. Но
использование этого метода запуска се-
годня крайне затруднительно, так как та-
кой двигатель, а также пускатель в цепи
ротора, имеют очень высокую стоимость.

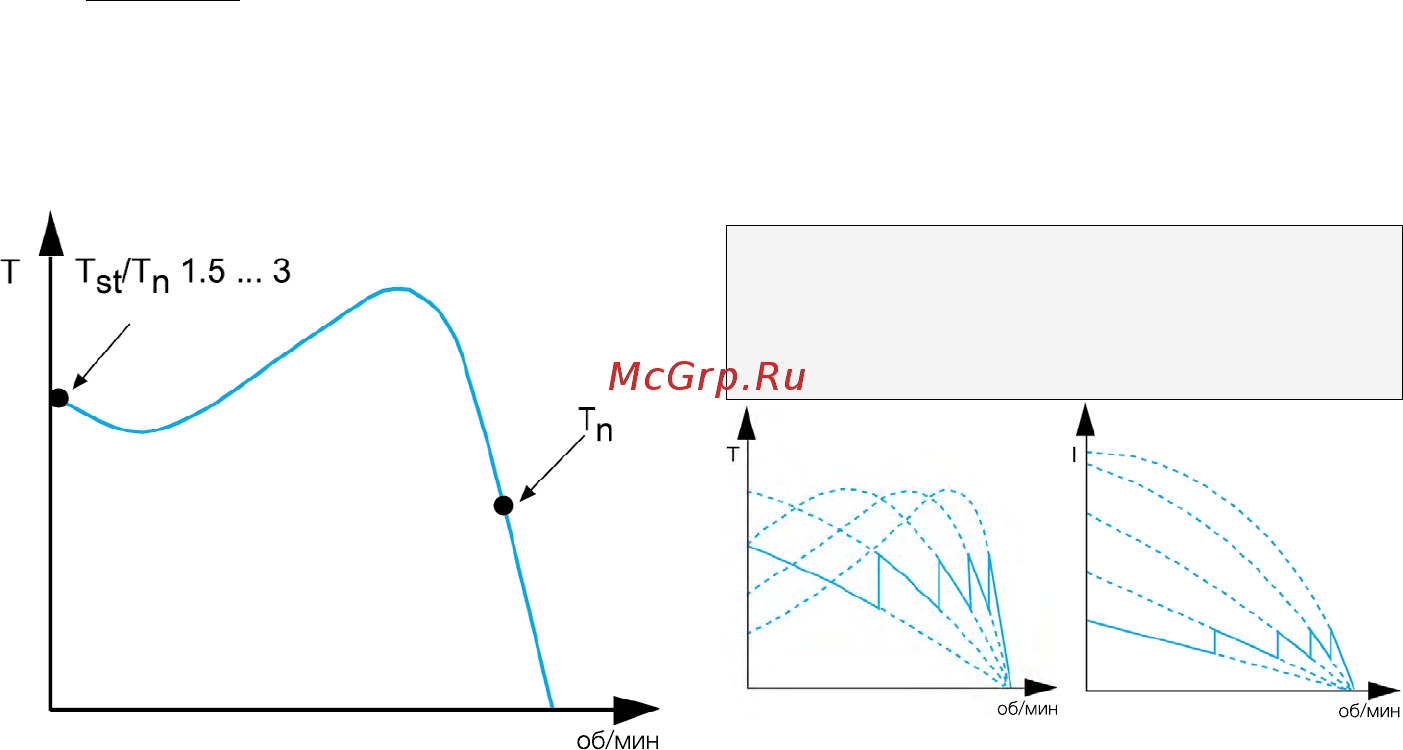

Кривая крутящего момента для двигателя с
короткозамкнутым ротором
Кривая крутящего момента
для двигателя с фазным
ротором
График тока для двигателя
с фазным ротором
Если устройство плавного пуска
будет использоваться в таких целях,
то потребуется заменить двигатель.
Учебное пособие по выбору и применению устройств плавного пуска | 9
