Устройство плавного пуска выполняет
пуск и останов, постепенно линейно на-
ращивая или снижая напряжение. Тем не
менее, линейное изменение напряжения
не всегда обеспечивает линейное изме-
нение крутящего момента или скорости.
В таком случае применяется функция
управления крутящим моментом. При
плавном изменении напряжения увели-
чивается или уменьшается не напряже-
ние, а крутящий момент. Это делается
с помощью петли регулирования, в ко-
торой путем измерения напряжения и
тока вычисляется крутящий момент. Этот
крутящий момент затем сравнивается с
необходимым, после чего напряжение
регулируется таким образом, чтобы со-
ответственно изменился крутящий мо-
мент.
Управление крутящим моментом осо-
бенно актуально для останова насосов,
где внезапное снижение скорости может
привести к гидроударам и скачкам дав-
ления, которые могут вызвать огромный
механический износ насоса, клапанов и
системы труб.
При выполнении останова с плавным
изменением напряжения оно начинает
уменьшаться сразу после получения ко-
манды. Тем не менее, по мере уменьше-
ния напряжения будет возрастать ток.
Это происходит потому, что двигатель
будет пытаться остаться в своем нынеш-
нем состоянии. Т. к. крутящий момент за-
висит как от напряжения, так и от тока,
он будет оставаться более или менее
неизменным. По прошествии определен-
ного периода времени, в течение кото-
рого напряжение достаточно снизится,
произойдет быстрое падение тока и кру-
тящего момента, двигатель резко оста-
новится. Такой останов все равно будет
гораздо лучше, чем прямой, но он не
подходит для многих насосных систем,
поэтому требуется другое решение.
Управление крутящим моментом
24 | Учебное пособие по выбору и применению устройств плавного пуска Учебное пособие по выбору и применению устройств плавного пуска | 25

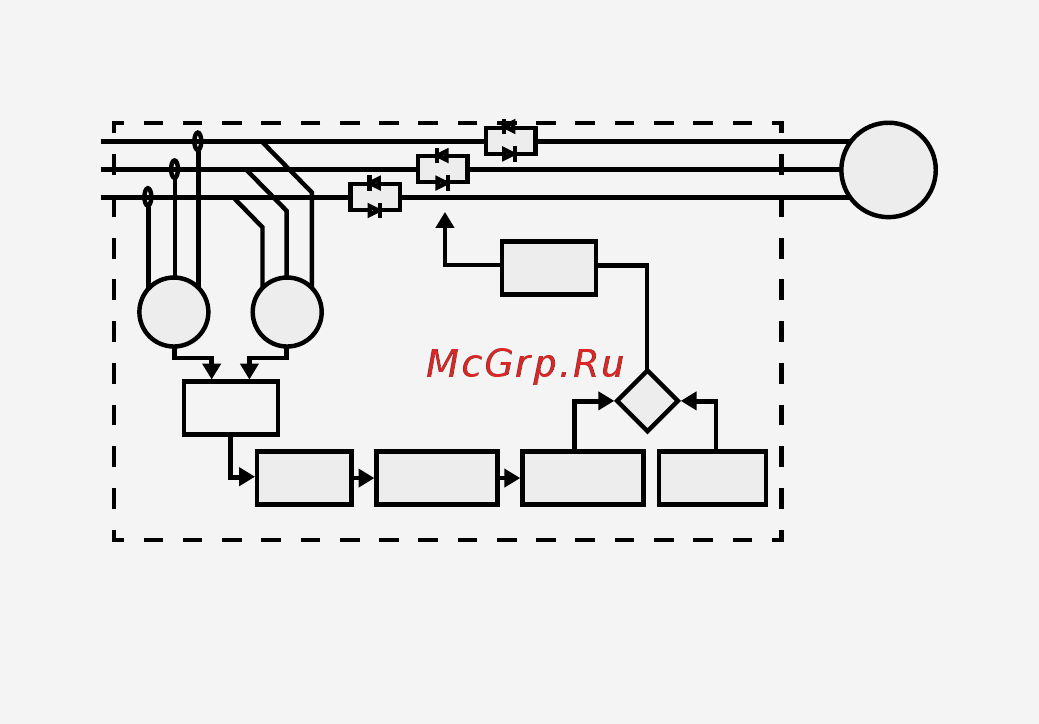

Алгоритм управления крутящим моментом
I V
A
M
P потр.
P потерь
P двиг. T на валу T оптим.
